工业级速度变化机制柜体设备三维设计

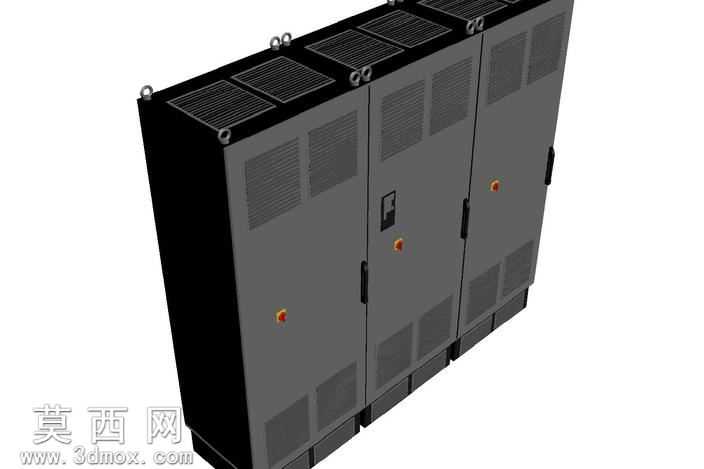

本作品为工业调速类电控柜体的三维建模设计，整体采用多柜体拼接式的立式结构设计，建模过程中严格遵循工业电控设备的实际尺寸比例进行搭建，首先通过基础几何体搭建柜体的整体框架，将整体柜体拆分为三个并排的独立柜体单元，每个单元分别设置独立的柜门结构，在柜门表面精准还原了操作按钮、门锁把手等细节部件，柜体顶部设置了吊装吊环与散热格栅结构，柜体侧面与下部也对应布置了通风散热的格栅区域，保证设备运行时的散热需求。材质渲染阶段，柜体主体采用哑光深灰的金属钣金材质，还原工业冷轧钢板喷涂后的质感，操作按钮分别设置醒目的红、橙配色，与柜体主体形成视觉区分，吊环部分采用亮面金属材质，还原金属吊装件的光泽质感，散热格栅部分做了镂空结构处理，通过材质透明度与凹凸贴图还原格栅的通透质感，整体渲染效果贴近真实工业设备的视觉表现。结构设计上，充分考虑了工业电控设备的实际使用需求，柜体底部设置了承托底座，保证柜体放置的稳定性，柜门采用侧开式结构，预留了足够的内部元器件安装空间，顶部吊环的位置对应柜体的承重结构点，满足设备吊装转运的结构强度要求，各个柜体单元之间设置了拼接定位结构，保证多单元组合安装时的对齐精度。设计思路围绕工业变频调速设备的实际应用场景展开，还原了VARIATEUR速度变化机制配套电控柜体的完整外观结构，建模过程中对每一处细节都做了精准还原，从边角的圆弧过渡到格栅的网格密度，都参考真实工业柜体的设计参数进行调整，既保证了模型的视觉真实感，也完整呈现了这类调速电控设备的结构特征，可用于工业场景展示、电控设备布局设计参考等相关用途。
