双槽下沉式不锈钢沥水台盆结构设计

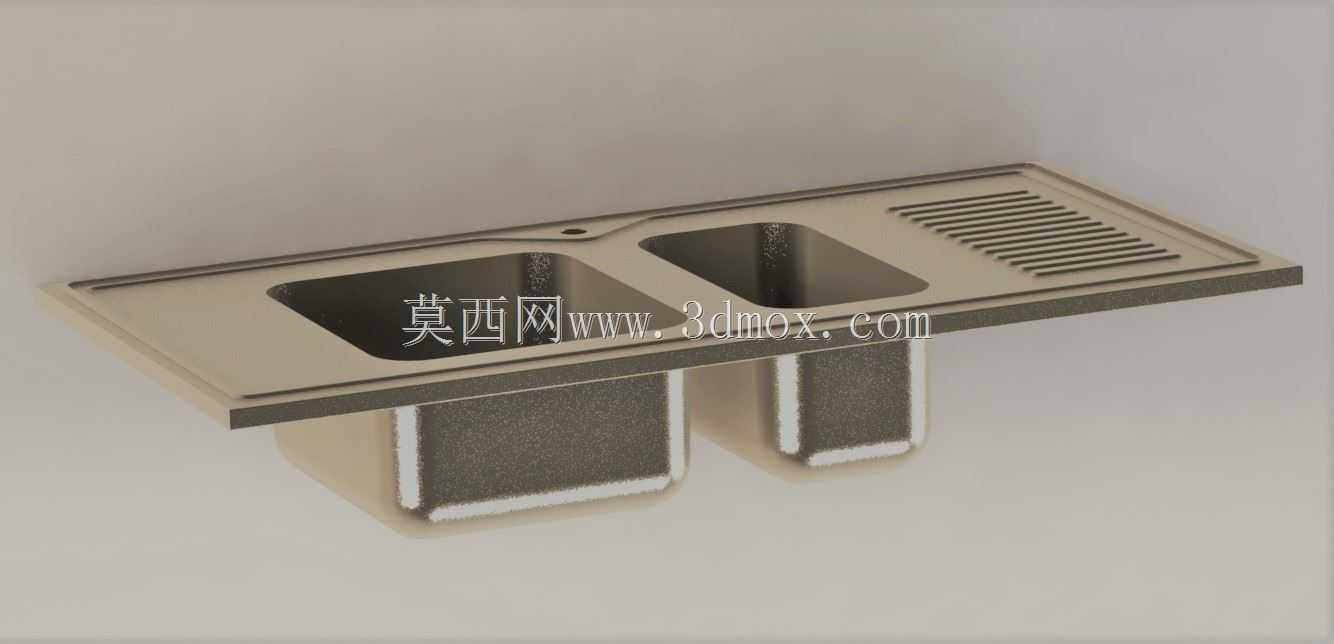

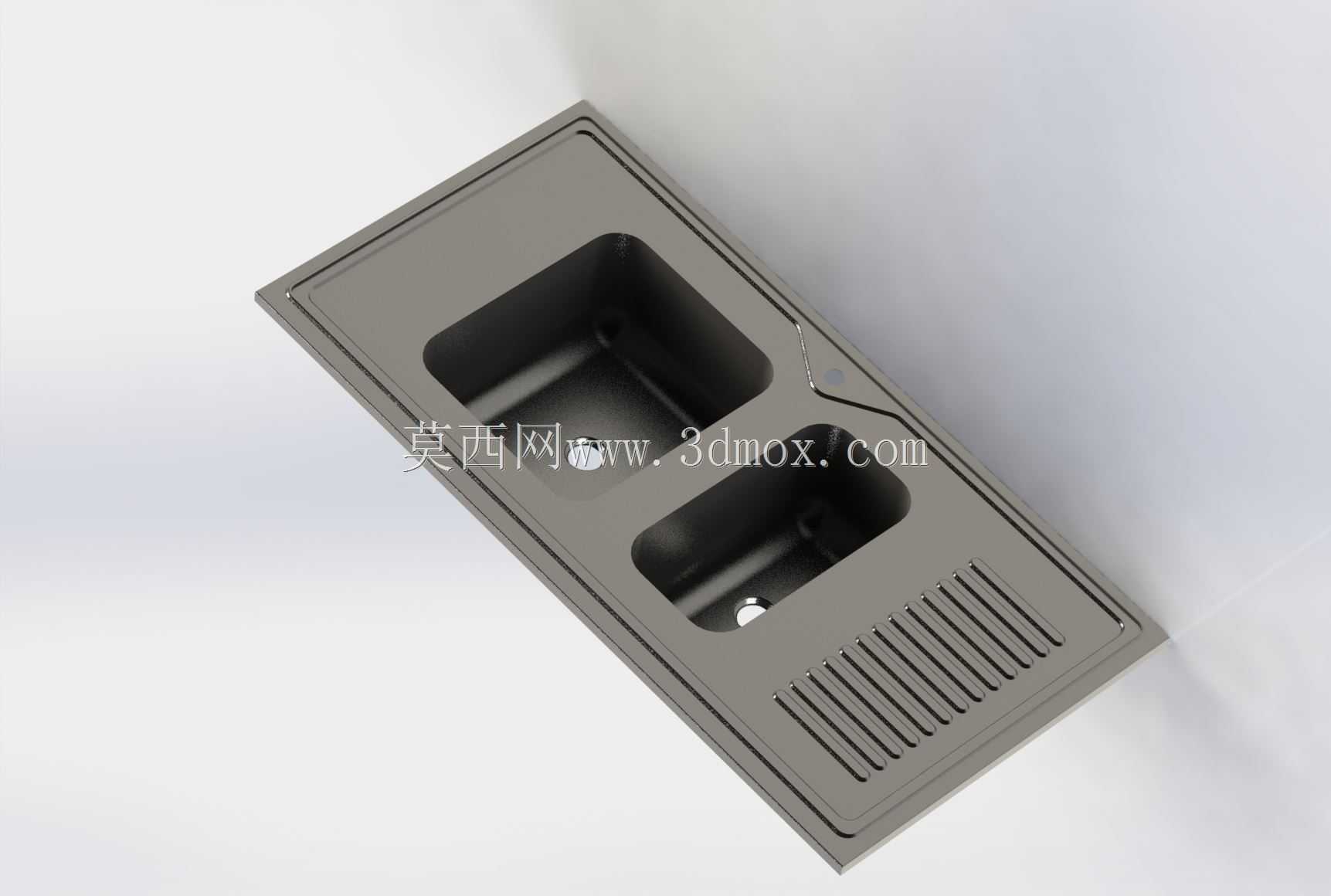

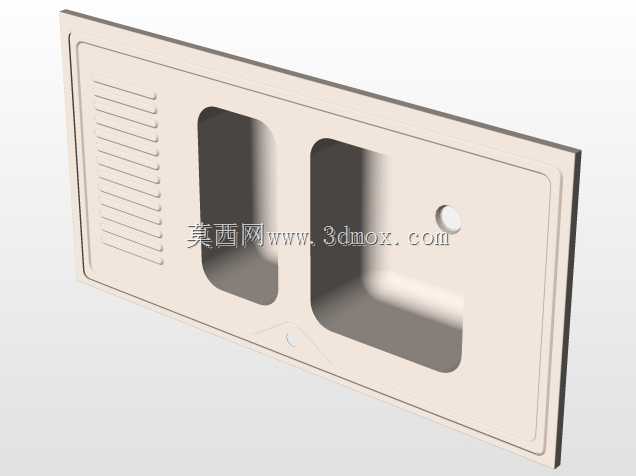

该模型呈现的是一款集成沥水区域的双槽下沉式台盆，整体采用钣金折弯工艺成型，在商用后厨、中央厨房配餐区、实验室清洗台以及家用开放式厨房中都有广泛应用。其核心功能是在有限台面空间内同时满足双工位清洗与餐具、食材、实验器皿的临时沥水需求，减少台面额外置物架的占用。从结构上看，两个槽体采用下沉拉伸结构，盆胆边缘与台面板通过折弯过渡形成平整搭接面，安装时可直接嵌入石英石或不锈钢台面预留开孔，搭接边承担主要承重，下方无需额外设置密集支撑龙骨。右侧一体化冲压成型的条形沥水栅格，栅条间距控制在8毫米左右，既保证沥水速度，又能避免小型餐具、杯盖滑落，栅格下方做微斜面导水设计，残留积水可顺势汇入相邻槽体，不会在台面积存。设计过程中优先考虑了钣金加工的工艺可行性，所有转角均设置了适配折弯机刀具的R角，避免直角拉伸造成的板材开裂；槽体深度按常规清洗场景设定，能够容纳炒锅、汤锅等较大炊具，同时控制下沉深度以减少台下管线与橱柜层板的干涉。台面板左侧预留的小孔可用于安装龙头或皂液器，孔位边缘做翻边强化处理，防止安装时应力集中导致面板变形。整体外形长宽比例适配常规橱柜的标准模数，安装边界需在台面开孔时预留2毫米的打胶密封间隙，槽体下方建议预留存水弯与给排水管线的安装空间，后侧边缘可做挡水翻边，防止用水时水流向墙面渗漏。双槽布局可将清洗与漂洗工序分区，避免交叉污染，沥水区与槽体的无缝衔接也消除了传统拼接水槽的卫生死角，日常擦拭清洁即可完成维护。建模时对壁厚、折弯系数、焊接预留量都做了对应参数化设置，可直接用于展开下料与工艺排产，也能作为厨卫布局方案中的配套部件进行装配干涉校验。
