卧式工业储运用压力容器三维设计

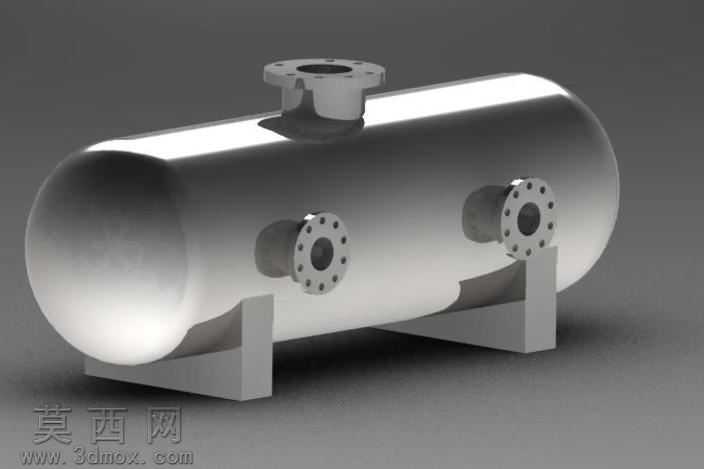

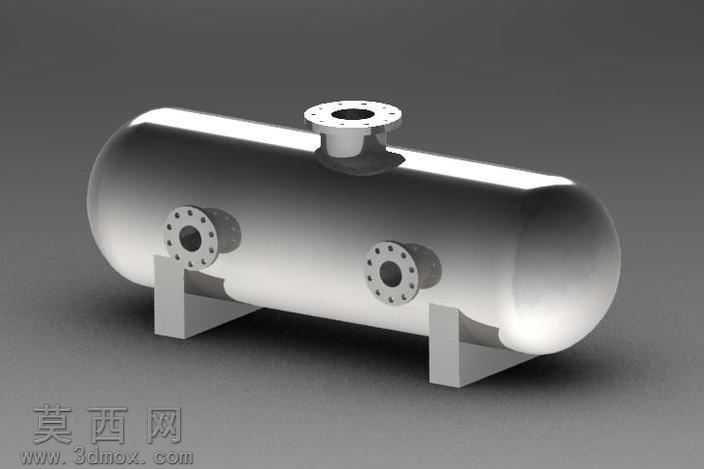

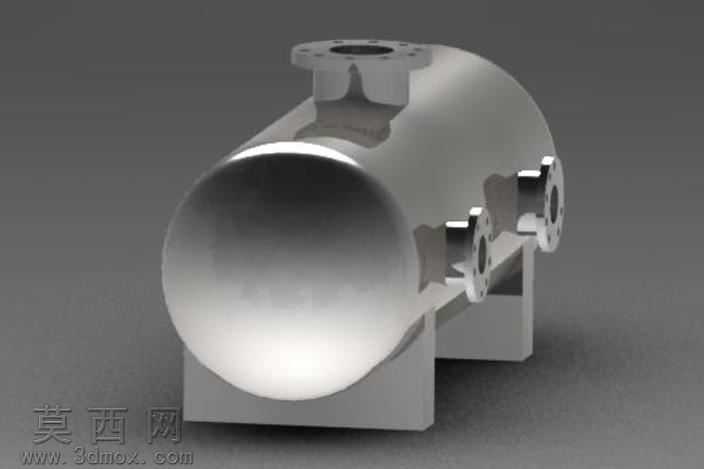

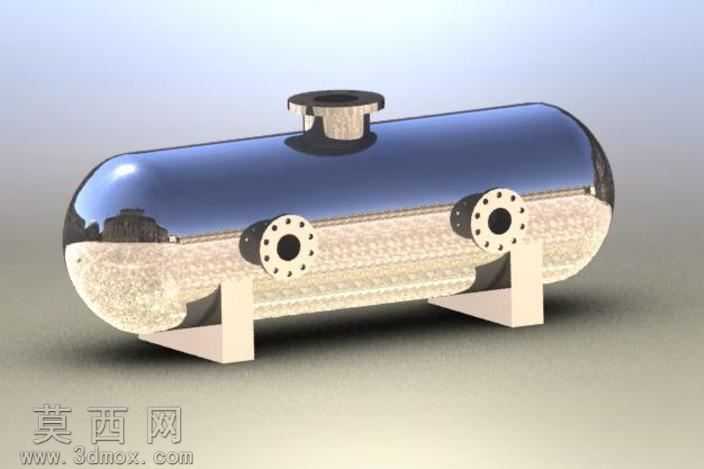

本作品为卧式工业压力容器的三维建模设计成果，建模过程严格遵循压力容器行业通用设计规范，先以基准轴与基准面搭建定位框架，首先完成圆柱形筒体的主体建模，通过旋转凸台命令生成两端标准椭圆形封头，保证筒体与封头的衔接处曲率连续过渡，避免应力集中的结构缺陷。支座部分采用鞍式支撑结构，通过拉伸、切除命令完成支撑立板与底板的结构设计，支撑位置经过受力校核，匹配卧式罐体的承重分布要求，保证设备放置的稳定性。接口部分共设置三处法兰连接结构，顶部为大口径主接口，筒体侧面对称分布两个侧接口，每个法兰都按照标准法兰的尺寸参数建模，精准还原法兰盘的螺栓孔分布、密封面凸台结构，保证接口的装配通用性。材质渲染阶段，罐体主体赋予哑光不锈钢金属材质，调整金属粗糙度与反射参数，还原工业不锈钢设备的真实质感，支座部分赋予深灰色碳钢喷漆材质，区分不同部件的材质属性，渲染时添加柔和的环境光与定向光源，突出罐体的曲面光影过渡，清晰展现各部件的结构层次。设计过程中重点考量压力容器的承压结构合理性，所有转角处都做了规范的圆角处理，避免尖锐结构带来的应力集中问题，各接口的位置排布兼顾管路连接的操作空间与罐体内部的流体流动特性，鞍座的安装位置避开了筒体的焊缝区域，符合压力容器的结构设计要求。整体模型结构完整，细节还原度高，各部件的尺寸比例协调，既可以作为工业设计的参考模型，也可用于压力容器相关的教学演示、结构验证场景，模型的各部件均为可编辑参数化特征，方便后续根据实际工况调整尺寸参数，适配不同压力等级、不同容积的设计需求。
