法兰连接式手动闸阀三维结构设计

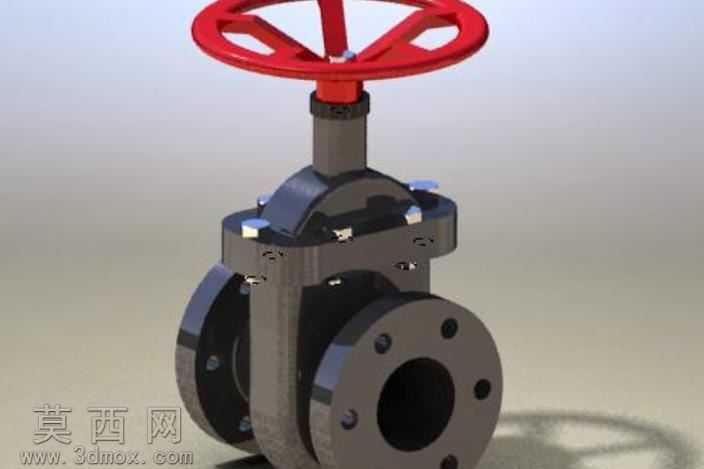

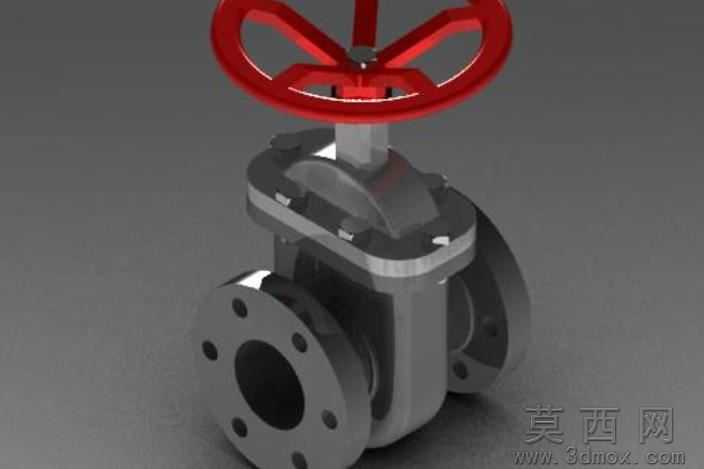

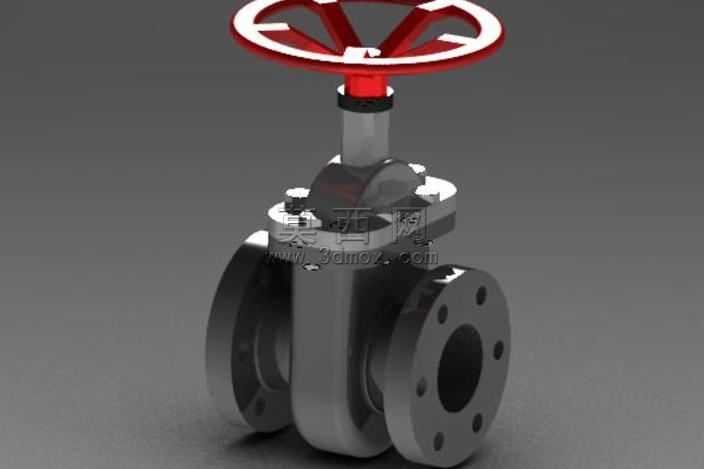

本作品为手动法兰连接闸阀的三维建模设计成果，建模过程严格遵循工业闸阀的通用结构规范，在三维建模软件中采用自底向上的装配设计思路完成全构件搭建。首先从核心的闸板密封构件开始建模，精准绘制楔形密封面的曲面轮廓，通过拉伸、切除、倒角等基础特征命令构建闸板主体，对密封接触面做0.2mm的精度公差预留，匹配实际工业产品的装配密封要求。随后构建阀体主体结构，针对两侧法兰连接端，严格按照通用法兰的螺栓孔分布参数做圆周阵列特征，保证法兰端的孔位间距、孔径、密封槽尺寸完全符合管路连接的通用标准，阀体的中腔流道部分做平滑过渡曲面处理，还原真实阀门的流道形态，避免结构上出现生硬的直角转折。阀杆部分采用梯形螺纹的参数化建模方式，通过螺旋线扫描切除生成传动螺纹结构，还原手轮转动时阀杆升降带动闸板启闭的运动逻辑，阀杆与阀体接触的密封填料函位置，分层构建填料压盖、密封填料环的细节结构，还原阀门的密封装配结构。顶部的手轮构件采用轮辐式结构设计，通过圆周阵列生成五根轮辐连接外圈轮缘与中心轮毂，手轮表面做防滑纹理的细节处理，中心位置预留与阀杆配合的方孔连接结构，还原手动操作的结构逻辑。材质与渲染阶段，针对不同构件匹配对应的工业材质：阀体、阀盖等铸钢构件赋予哑光深灰色金属材质，调整粗糙度参数模拟铸钢件的磨砂表面质感；手轮部分赋予亮红色烤漆材质，添加轻微的反光效果还原工业阀门手轮的典型涂装特征；阀杆、螺栓等机加工构件赋予亮面金属材质，模拟精加工表面的金属光泽；法兰密封面做轻微的粗糙度区分，突出机加工面与铸件表面的质感差异。渲染阶段采用三点布光方案，主光源从侧上方打亮阀门主体结构，勾勒出阀体的轮廓线条，辅光源补全暗部细节避免出现死黑区域，添加柔和的环境反射效果，让金属材质的质感表现更加真实，最终渲染效果清晰展现阀门的整体外观与各部分结构细节，完整还原手动法兰闸阀的工业产品形态，可用于阀门结构教学、产品展示、装配模拟等多种场景。
