农用敞篷式双坡杆仓棚架结构设计

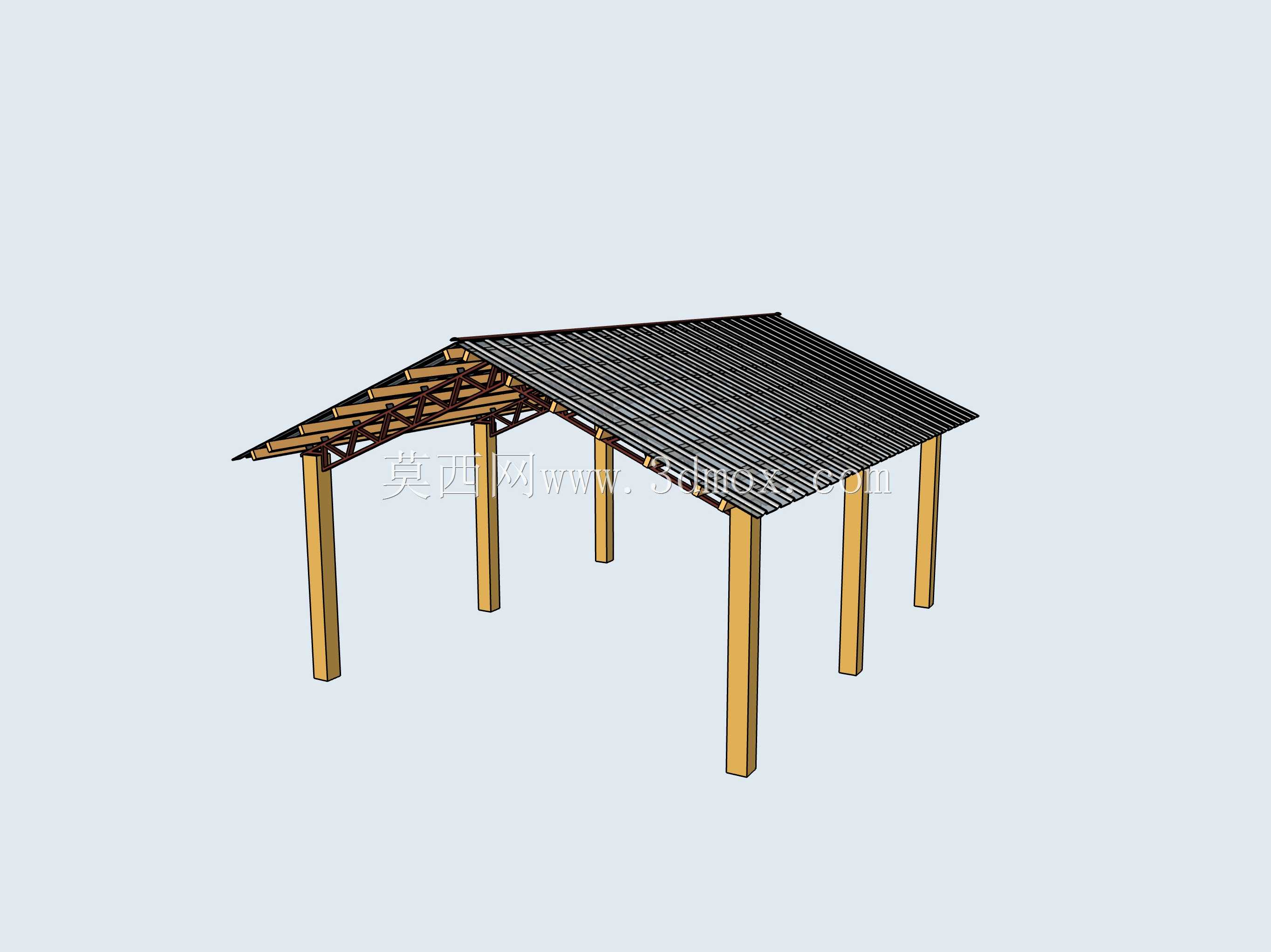

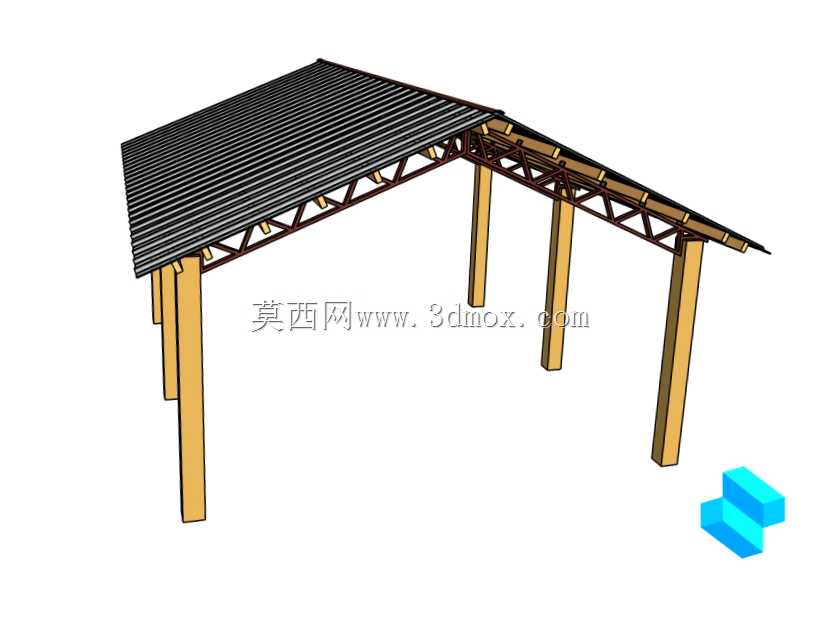

这类敞篷杆仓结构在南方丘陵区域的家庭农场、小型粮食种植户场景里应用十分普遍，主要用来临时堆放晾晒后的谷物、小型农具，也可作为散养家禽的临时遮雨棚，或是农用三轮车、小型耕地机械的露天停放遮护点，相比全封闭仓储，它的建造成本更低，通风性好，能避免谷物堆放时因密闭出现的返潮霉变问题，同时搭建速度快，不需要复杂的地基处理，在平整压实的泥土地或水泥晒场边都能架设。从结构设计逻辑来看，整个棚架采用立柱直撑+顶部桁架的受力体系，六根实木立柱作为主要竖向承重构件，直接将上部荷载传递到地面，立柱底部不需要做深埋混凝土基础，仅需垫上预制混凝土块或厚木板做分散承压处理，就能避免雨季地面沉降导致的架体倾斜，安装边界上，单根立柱的截面尺寸控制在120mm见方，立柱总高度2.8m，其中地面以上净高2.4m，足够满足常规农用机械进出、人员站立堆放物料的高度需求，整体棚架的横向跨度为6m，纵向进深4m，占地面积24㎡，属于小型农用仓储的常规尺寸，不会过多占用晒场的有效使用面积。顶部采用不对称双坡屋面设计，长坡面向阳侧延伸长度3.8m，短坡面背阴侧延伸2.2m，这种不对称坡比的设计，主要是考虑南方地区夏季太阳高度角大，长坡面能在正午时段提供更大的遮阴范围，同时雨季时屋面排水能顺着长坡直接排到棚侧的排水沟里，不会让雨水滴落到棚内堆放的物料上。屋面的承重部分采用三角形钢桁架，每间隔1m设置一榀桁架，桁架杆件采用等边角钢焊接，上弦杆直接固定彩钢瓦楞板，下弦杆通过木檩条和立柱顶端连接，这种钢木混合的受力结构，既利用了钢材的抗拉强度优势降低桁架自重，又借助木材的受压特性减少立柱顶端的应力集中，整体结构的抗风等级能达到内陆地区常规农用设施的8级防风要求，瓦楞板采用0.4mm厚的彩钢压型板，波高25mm，搭接长度控制在一个波距以上，能避免暴雨天气出现的雨水渗漏问题。在实际安装过程中，所有立柱顶端都做了切斜角处理，和桁架下弦的贴合度更高，不需要额外做复杂的节点连接件，仅用镀锌自攻螺丝就能完成固定，普通农户在没有专业吊装设备的情况下，借助3-4个人力就能完成整体架体的组装，后期如果需要移位，也能快速拆解转运，不会产生过多的建筑垃圾。
