钣金搭扣式对装弹簧锁扣结构设计

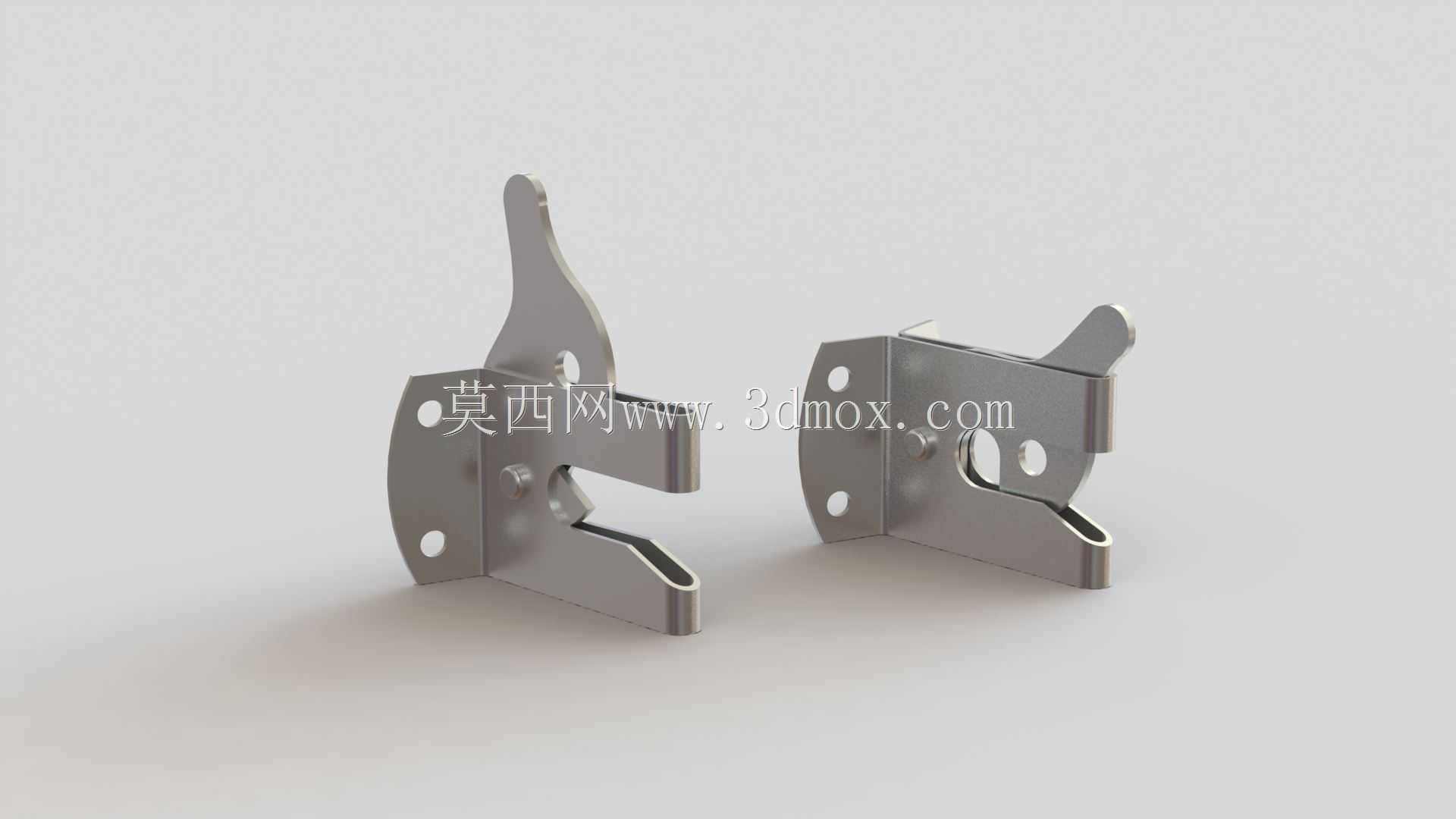

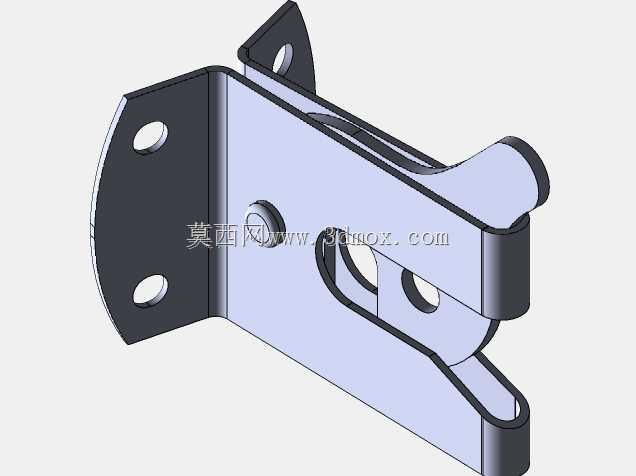

这类对装搭扣锁常见于各类需要频繁开合的钣金箱体、设备检修门、小型工装夹具以及户外机柜的锁紧场景，相比传统螺栓紧固结构，它不需要额外工具就能实现快速开合，在需要定期维护、频繁启闭的设备结构上，能大幅降低操作耗时，提升运维效率。从结构设计来看，这套锁扣采用左右对装的分体式结构，底座为带安装孔的平板折弯件，通过三个预留的安装孔可直接用铆钉或者螺栓固定在门板与门框对应位置，安装时需要保证左右锁体的对位精度，扣合时锁舌与卡槽的咬合间隙控制在0.2mm以内，避免出现锁合松动或者扣合卡滞的问题。锁体的活动拨片采用冲压成型的弹性结构，内置的扭簧提供持续的锁紧预紧力，扣合到位后拨片会自动卡入卡槽，在设备运行产生振动的工况下也不会出现意外脱开的情况，解锁时只需要向上扳动拨片就能解除锁止，操作力度控制在15N到20N之间，既不会因为力度过小导致误触解锁，也不会因为力度过大造成操作不便。在外形尺寸设计上，单块锁体底座的安装面尺寸适配常规1.5mm到2.5mm厚度的钣金门板，折弯边的高度刚好避开门板边缘的折边结构，不需要额外在门板上做沉台或者避空处理，安装边界预留的空间只需要在门板对应位置留出比锁体外轮廓大3mm的操作空间即可，不会占用过多的设备内部安装空间。设计过程中对锁舌的咬合深度做了针对性优化，咬合深度达到4mm，即使门板存在一定的制造公差或者密封胶条的压缩变形量，也能保证锁合到位，不会因为密封件的反弹力导致锁扣松脱。表面处理采用镀锌钝化工艺，能满足一般工业环境下的防锈需求，如果是户外或者腐蚀环境使用，也可以更换为304不锈钢材质的同结构锁扣，适配不同的使用场景。这类锁扣的结构没有复杂的机加工零件，全部采用钣金冲压加铆接工艺成型，量产时的制造成本较低，同时结构可靠性高，没有易损的小零件，正常使用情况下的使用寿命能达到万次以上的开合循环，完全能满足工业设备的全生命周期使用需求。在实际选型应用时，需要根据门板的密封压缩量、门板自身重量以及设备运行的振动幅度，选择对应预紧力的扭簧规格，保证锁合的可靠性，同时安装时要确保左右锁体的安装面在同一平面上，避免出现偏载导致锁扣磨损加快或者卡滞。
