WR5-400型钢丝绳隔振器结构三维设计

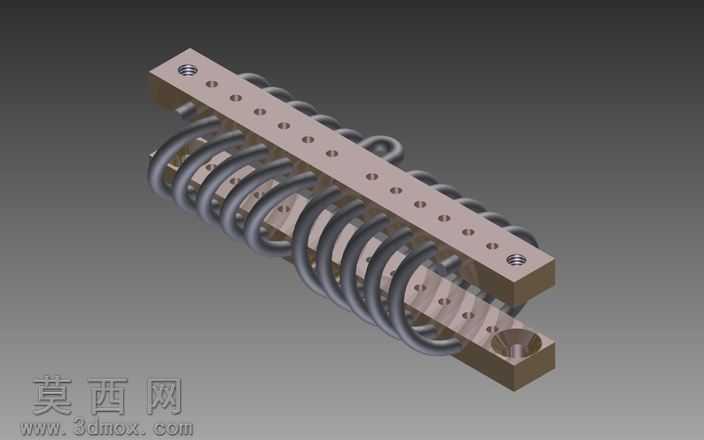

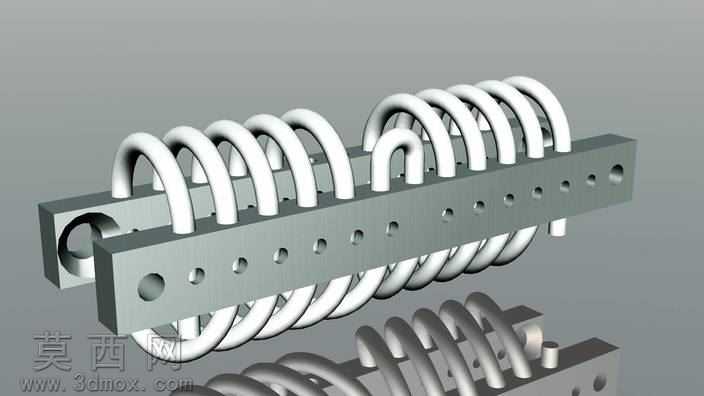

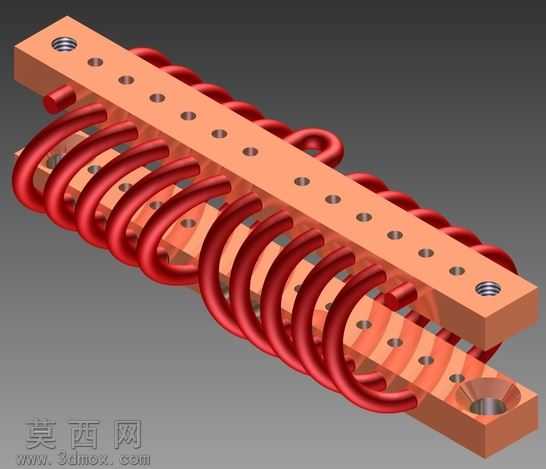

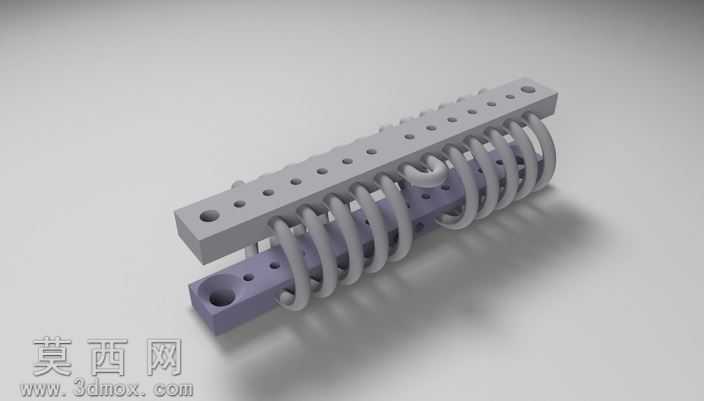

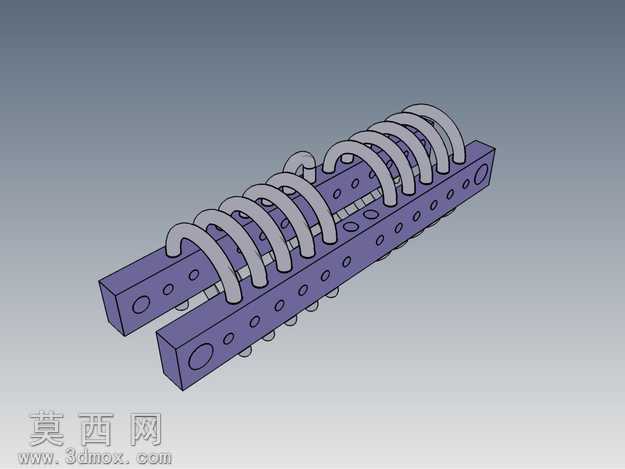

本作品为WR5-400型钢丝绳隔振器的三维参数化设计成果，建模阶段采用多软件协同的方式完成全结构还原，首先对隔振器的上下安装板、多股缠绕钢丝绳主体、安装定位孔位进行尺寸测绘与参数标定，确保各部件的装配公差符合机械设计通用标准。建模过程中，上下两块平行的金属安装板采用实体拉伸特征创建，板身均匀排布的沉头安装孔通过线性阵列特征批量生成，孔位的间距、孔径、沉头深度均严格对应WR5-400型号的实际安装尺寸，保证模型可直接导出用于工程装配校核。核心的钢丝绳隔振主体采用螺旋扫掠特征完成单股钢丝绳的建模，再通过圆周阵列与位置偏移还原多股钢丝绳交错缠绕、卡接在上下安装板之间的结构形态，精准复现钢丝绳隔振器依靠金属绳体形变实现多向隔振的结构特性。材质渲染阶段，上下金属安装板赋予磨砂碳钢材质，调整金属粗糙度、反射率参数还原金属加工件的哑光金属质感，钢丝绳部分赋予高反光的镀锌钢丝材质，通过调整纹理方向与凹凸贴图模拟钢丝缠绕的细微纹理，渲染时采用三点布光方案，主光源从斜上方投射突出结构的立体层次，辅光源补全暗部细节避免金属部件出现死黑区域，环境光添加微弱的冷色调反射提升金属材质的真实感。结构设计上完整还原了该型号隔振器的多向承载特性，上下安装板的平行度、钢丝绳的缠绕圈数、绳体与安装板的卡接固定结构均做了精细化处理，未省略任何装配细节，模型装配完成后进行了全局干涉检查，确保各部件之间无结构冲突，可直接用于后续的有限元隔振性能仿真、产品结构展示或者生产加工参考。设计过程中重点考量了隔振器的实际使用场景，对安装板的边角做了符合工艺要求的倒角处理，避免应力集中问题，钢丝绳与安装板的连接部位做了贴合约束，还原实际产品中钢丝绳压接固定的装配状态，整体模型比例协调，结构细节完整，既可以作为工业设计教学的参考案例，也可用于机械设备隔振选型的三维演示素材。
