电梯应急用杠杆式电磁阀组装置

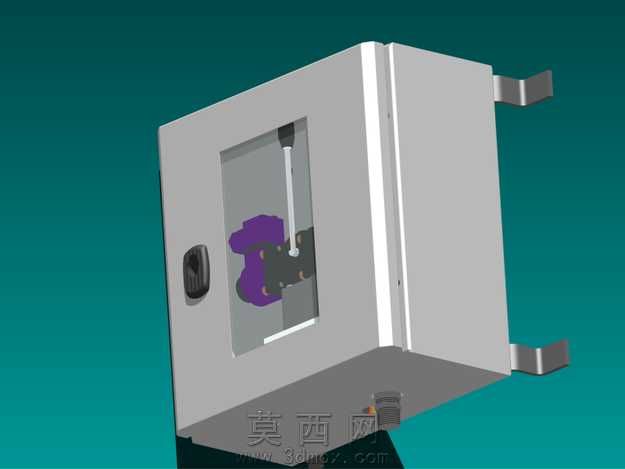

本作品为电梯活塞应急场景使用的杠杆电磁阀组三维设计，建模阶段采用主流三维机械设计软件完成全参数化构建，首先对外部防护箱体进行结构绘制，箱体采用薄钢板折弯成型的设计思路，预留透明观察窗区域与侧边安装固定折边，箱门处设置嵌入式锁具结构，保证内部组件的防护性与检修便捷性。内部核心组件部分，先完成杠杆传动结构的建模，杠杆采用刚性杆件设计，连接活塞执行件与电磁阀阀芯，通过杠杆的力矩放大作用，实现电磁阀小驱动力带动活塞完成应急动作的功能需求。电磁阀本体采用模块化建模，分别构建阀体、电磁线圈、接线端口等细节结构，还原电磁阀的真实装配关系，活塞组件则按照密封配合、行程限位的设计要求，绘制活塞体、密封槽、连接端等结构，保证与杠杆的连接精度。渲染阶段针对不同部件赋予对应材质，外部箱体赋予冷轧钢板喷塑的哑光浅灰材质，观察窗赋予高透亚克力材质，杠杆与活塞部件赋予金属镀铬的亮面金属材质，电磁阀线圈部分赋予黑色工程塑料材质，阀体部分赋予铸铝哑光金属材质，通过材质区分清晰展现各部件的功能属性。结构设计上充分考虑电梯应急场景的可靠性要求，所有运动部件均预留合理的装配间隙，箱体的安装折边设计适配电梯控制柜内的标准安装位，内部组件布局紧凑，在有限的箱体空间内完成所有功能结构的排布，同时预留接线与维护的操作空间，整体设计兼顾功能实现、安装适配与后期维护的多重需求，可直接用于电梯应急控制模块的结构验证、装配模拟与生产参考。
