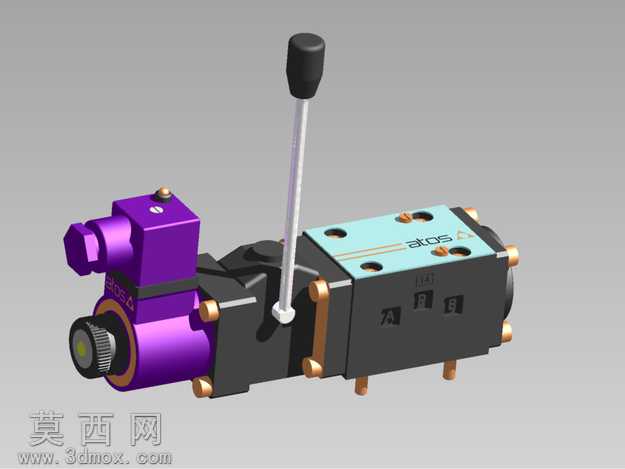

带辅助杠杆的Selenoid电磁阀结构设计

本作品为带辅助杠杆操纵结构的Selenoid电磁阀三维建模成果，建模过程中严格遵循气动液压控制阀的实际工业尺寸规范，先通过基准面绘制搭建整体装配骨架，依次完成电磁驱动模块、手动杠杆操纵模块、主阀换向阀体三个核心子装配的零件建模。电磁驱动端采用紫铜色金属材质模拟线圈封装外壳，搭配哑光黑色塑料质感的端部调节旋钮，还原电磁阀的电控驱动结构细节；手动操纵杠杆部分采用亮银色金属材质模拟操纵杆杆身，搭配磨砂黑色橡胶质感的操纵握把，还原手动应急操纵的人机交互结构；主阀阀体部分采用哑光深灰工程塑料质感模拟阀主体，搭配浅青色金属质感的阀顶面铭牌区域，用古铜色金属材质模拟阀体紧固螺栓与气路接口包边，清晰区分不同功能的结构部件。建模过程中对阀身的气路标识刻印、安装固定孔位、杠杆铰接转轴、电磁线圈接线端等细节都做了精细化还原，各零件间的装配约束完全匹配实际产品的装配逻辑，手动杠杆的摆动行程、电磁衔铁的推拉行程都按照实际阀件的工作参数做了运动限位设置，既可以直观展示该阀电控驱动加手动辅助操纵的双控结构原理，也能清晰呈现阀件各组成部分的连接关系与外观特征，可用于液压气动元件的结构教学、产品选型展示以及相关设备的装配仿真参考。
