气动T型三通快插气管接头三维设计

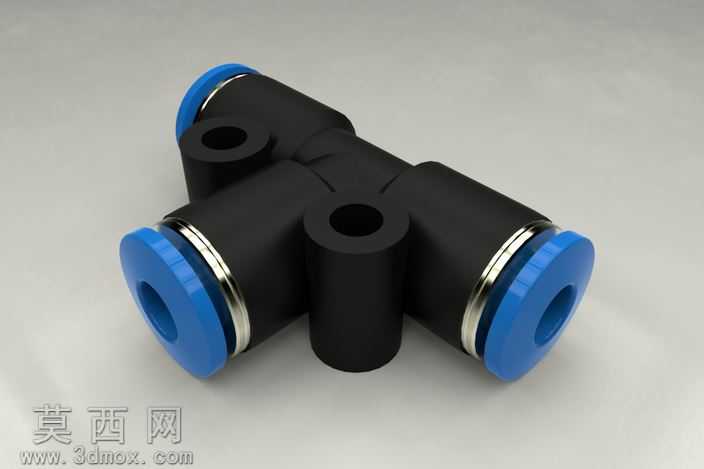

本作品为气动管路系统常用的T型三通快插接头三维建模作品，建模过程基于SolidWorks平台完成，采用自顶向下的参数化设计思路，先完成整体结构的布局草绘，再逐步拆分各功能部件进行细节建模，全程保证各特征的参数关联，便于后续根据不同气管规格进行尺寸调整适配。模型整体还原了快插三通接头的真实结构，主体基座部分采用等径T型三通路结构，三个接口端均设计有标准快插接头的装配结构：端部蓝色部分为快插释放压环，建模时还原了压环的环形卡位结构与按压斜面，压环内侧设置有金属卡簧的安装槽位，用于模拟卡紧气管的弹性卡爪结构；接头主体与压环衔接处设计有金属镶边的定位台阶，还原真实产品的金属加固环结构，提升接头的耐压抗变形能力；主体中部的两个垂直凸台为接头的注塑成型工艺定位柱，建模时还原了凸台的圆柱形态与端面的平整结构，匹配实际注塑生产的工艺特征。材质渲染阶段，主体基座部分赋予哑光黑色工程塑料材质，还原尼龙材质的磨砂质感与低反光特性；端部压环赋予亮蓝色硬质塑料材质，调整材质的反光度与粗糙度，匹配POM塑料的表面质感；金属镶边部分赋予抛光不锈钢材质，添加细微的金属拉丝纹理与环境反射效果，还原金属件的真实质感；整体场景采用柔和的影棚布光，通过主光、辅光与轮廓光的搭配，清晰呈现接头各部分的结构层次与材质差异，避免出现过曝或死黑的区域，让模型的结构细节清晰可辨。结构设计上，三个通路的内径保持一致，适配4mm外径的气动软管，内部流道做了平滑过渡处理，减少气动回路中的气流阻力，各接口的插拔行程、卡簧卡位尺寸均参考行业通用快插接头标准设计，保证模型的结构合理性与实际生产参考价值，建模过程中对所有尖锐棱边做了符合工业产品要求的圆角处理，还原真实产品的倒角工艺，避免应力集中问题，同时让模型视觉效果更贴近实物。
