扇形格栅结构双开入户闸门设计

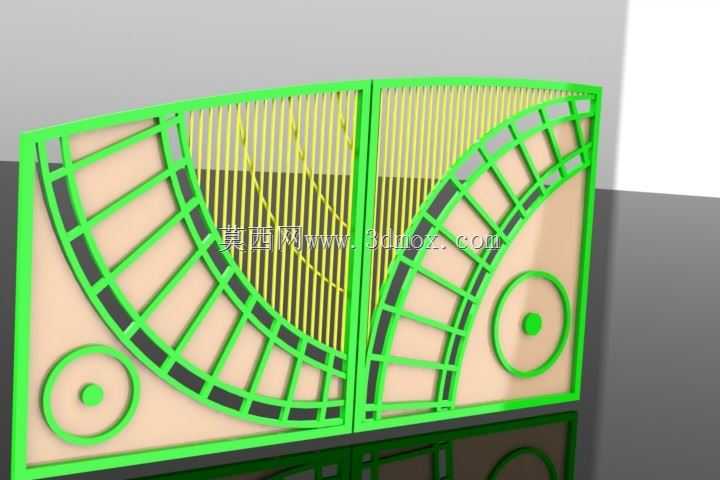

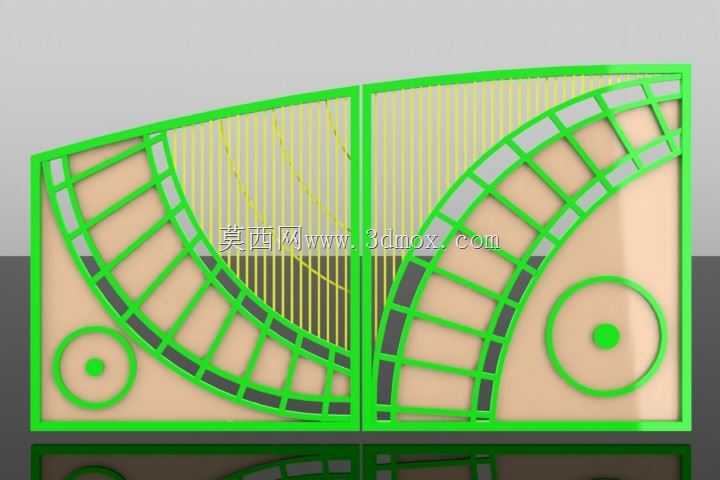

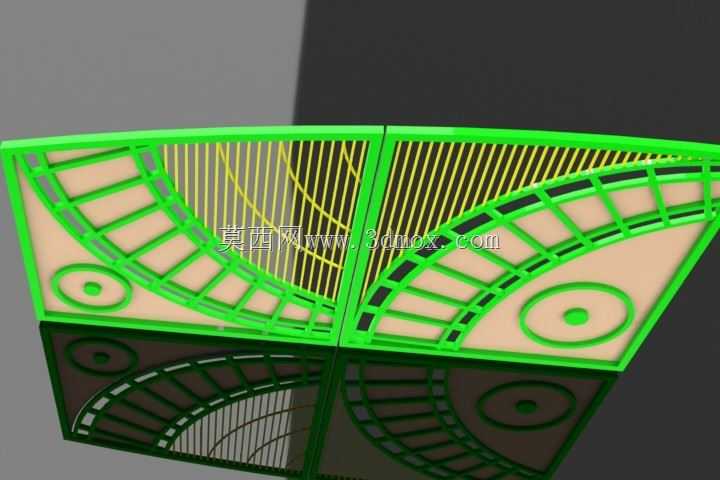

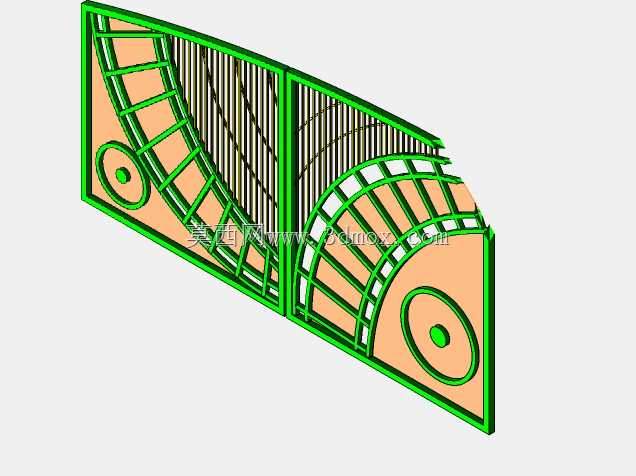

该闸门结构主要应用于厂区出入口、独栋建筑入户通道、小型场站管控口等场景，承担通行管控、区域分隔的核心作用，日常可实现人员与小型非机动车辆的通行管控，闭合状态下可阻隔无关人员进入管控区域，同时格栅结构不会完全遮挡视线，便于值守人员观察门内外的实时状况，避免完全封闭门体带来的视觉盲区问题。整体采用对开双扇结构，单扇门体为扇形轮廓，适配带弧形顶框的门洞安装场景，安装前需提前核对门洞的弧形半径、地面水平度以及两侧门垛的预埋固定点位，门体与门垛的铰接位置需预留足够转动间隙，避免开关过程中出现剐蹭卡顿。门体主体受力框架采用方钻杆焊接成型，方钻杆的截面抗弯性能优异，可承受日常使用中的外力冲撞，不会轻易出现框架变形问题，框架之间的填充部分采用钢板裁切后焊接固定，表面做圆弧过渡处理，没有尖锐棱角，避免通行过程中剐蹭过往人员。设计过程中优先考虑结构强度与视觉通透度的平衡，框架格栅采用等距排布的弧形杆件与径向杆件组合，既保证门体整体的抗形变能力，又能让视线顺利穿过格栅区域，不会形成完全封闭的压抑感；门体中部的环形装饰结构同时兼具加强筋作用，可提升门体中部的结构强度，避免长期开关震动导致的板材焊缝开裂。门体底部与地面预留5-10mm的间隙，适配常规地面铺装后的高度差，不会因为地面轻微不平导致开关受阻，顶部弧形边缘与门洞顶框的间隙控制在3mm以内，既保证转动顺畅，又避免过大缝隙留下安全隐患。焊接完成后所有焊缝都做打磨整平处理，表面可根据使用场景做喷塑或喷漆处理，绿色涂层适配厂区、场站的常规视觉风格，也可根据实际需求更换其他涂层颜色。铰接部件采用耐磨销轴连接，日常使用中仅需定期加注润滑脂即可保证转动顺畅，维护成本极低，整体结构没有复杂的异形构件，所有零件都可通过常规切割、焊接工艺加工完成，不需要开模定制，适合小批量加工制作。
