带爬梯操作平台的立式工业熔炼炉结构

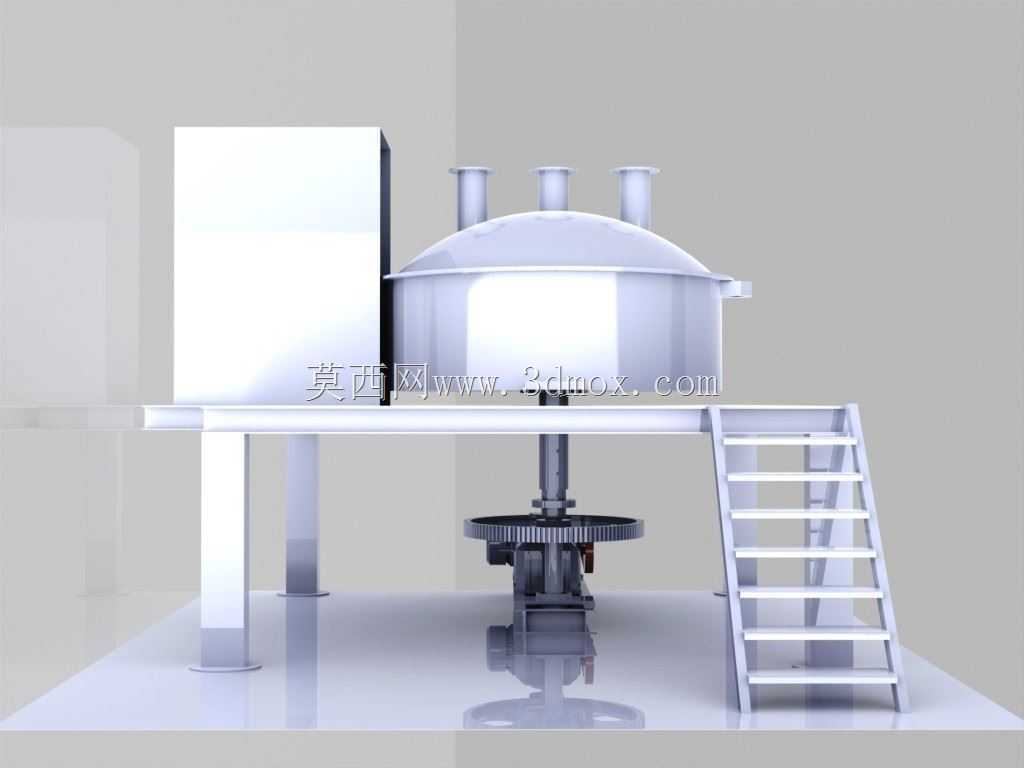

　　这套立式熔炼设备的三维结构，主要面向有色金属熔炼、小型工件热处理等生产场景，常见于五金加工、汽配零件铸造、电子元器件废料回收等车间的熔炼工位，适配小批量多批次的生产节拍，可完成金属熔化、保温静置等核心工序。从结构布局来看，设备采用立式圆筒形炉体作为核心承载结构，炉顶设置三个排气接口，可对接车间烟气收集管道，及时排出熔炼过程中产生的高温烟气与挥发物，避免作业区域烟尘积聚。炉体底部通过四根方形支腿架高，预留出底部传动机构的安装空间，支腿底部设置方形安装脚板，可通过膨胀螺栓与车间混凝土地面固定，安装时需保证支腿平面度误差控制在合理范围，避免炉体倾斜影响内部坩埚的受热均匀性。炉体侧面配套固定式直爬梯，爬梯踏步采用等间距布置，

　　顶部直接连通炉侧操作平台，平台边缘预留安全护栏安装位，方便操作人员登上平台完成投料、炉盖启闭、炉况观测等操作，爬梯与炉体支撑腿采用螺栓连接，便于后期拆装维护。炉体下方设置齿轮传动机构，可带动炉内坩埚或搅拌组件转动，传动部分采用密封式结构设计，避免熔炼过程中掉落的金属碎屑、粉尘进入传动副造成卡滞，传动机构的安装基准与炉体中心轴线重合，保证转动过程的同轴度，减少运行抖动。设计过程中优先考虑了作业操作的便利性，爬梯的倾斜角度、踏步间距均符合人体工程学要求，操作平台的宽度预留了操作人员侧身操作的空间，炉体侧面预留了观测口与取样口的安装位置，无需额外改造即可适配常规的炉温检测、熔体取样配件。设备整体的安装边界需考虑车间吊装空间，

　　炉体顶部排气接口的对接高度需匹配车间排烟支管的布设高度，支腿的跨距可适配常规的车间设备布局，周边预留不小于一米的操作维护空间，即可满足日常生产的操作、检修需求。炉体外壳采用钢板焊接结构，内部可根据实际熔炼需求砌筑耐火保温层，三维模型中完整还原了外部钢结构、支撑系统、爬梯平台、底部传动的装配关系，可直接作为同类型小型熔炼设备的结构设计参考，也可用于车间布局规划时的设备占位模拟，帮助设计人员提前校验操作空间、管线对接的合理性。
