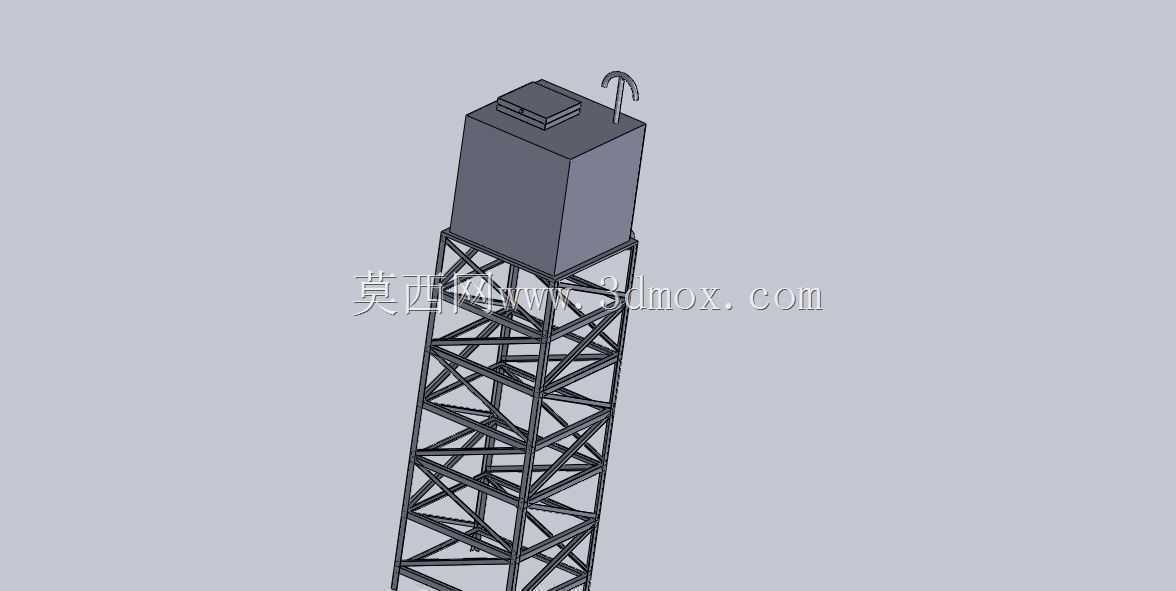

桁架支撑式高位储水供水箱体结构设计

　　这款高位布置的储水供水结构，核心应用场景集中在厂区集中供水、野外作业营地临时供水、小型村镇集中供水点位，也可适配建筑施工场地的临时消防储水、生产循环水暂存需求，区别于地面放置的卧式储水罐，高位架设的结构能够依托重力形成稳定水压，无需额外配置增压泵组即可完成一定范围内的自流供水，大幅降低供水系统的能耗与配套设备投入。从结构设计逻辑来看，上部储水箱体采用方正的立式矩形腔体，腔体顶部预留了检修人孔与通气管路接口，人孔位置做了凸起的边框密封结构，可避免露天布置时雨水、杂物进入腔体内部污染储水，通气管搭配弯管防虫网结构，平衡箱体内外气压的同时，阻挡蚊虫、扬尘进入水体。箱体下部的支撑结构采用空间桁架式钢结构设计，

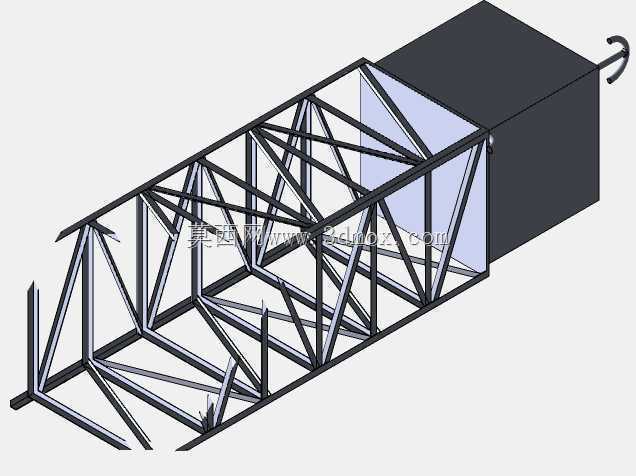

　　主材选用标准型钢通过焊接或螺栓拼接形成稳定的格构式支撑体系，桁架腹杆采用交叉斜撑布置，能够在控制整体用钢量的前提下，最大化提升支撑结构的抗风载、抗侧移能力，即使在开阔无遮挡的野外场地，也能抵御常规强风天气带来的水平载荷，避免结构失稳。在安装边界的设计考量上，桁架底部的支脚预留了与混凝土基础锚接的安装孔位，安装时需根据储水满载重量核算基础的承载能力，确保基础沉降量控制在允许范围内，避免支撑结构受力不均产生形变。箱体侧壁预留了进水、出水、溢流、排污四类标准管路接口，进水口设置在箱体上部区域，出水口设置在箱体下部靠近底板的位置，可最大化排空箱内储水减少死水残留，溢流口口径大于进水口口径，避免浮球阀失效时水体从顶部溢出，

　　排污口设置在箱体底板最低处，方便定期清理箱底沉积的杂质。整个结构的重心沿桁架中心轴线垂直分布，设计时严格控制了上部箱体的高宽比，避免高位布置带来的重心偏移风险，箱体外部可根据使用场景做防腐防锈涂装，沿海或高腐蚀区域可更换为不锈钢材质板材制作储水腔体，桁架部分做热镀锌防腐处理，延长整体结构的户外使用寿命。
