车载圆形储液箱体结构三维设计

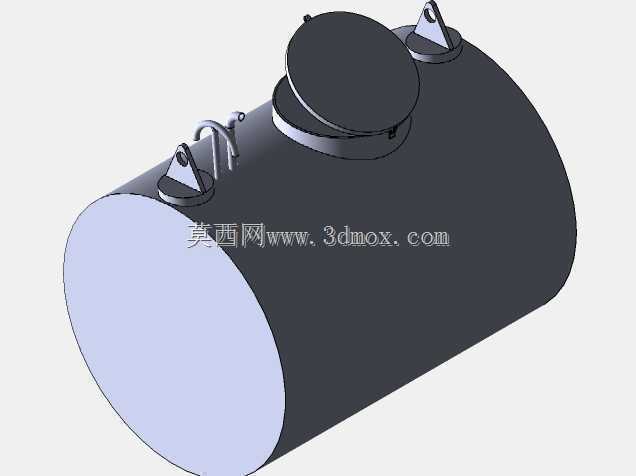

　　在重型载货车辆、工程特种车辆的底盘布局设计中，储液箱体的结构合理性直接影响整车配重、空间利用率与运行安全性，本次呈现的圆形储液箱体结构，正是针对车载安装场景完成的三维结构设计。不同于常规方形储箱的棱角结构，圆形截面的罐体在内部液体晃动时能更好分散应力，尤其在车辆急加速、急制动或者通过非铺装路面产生颠簸时，圆形弧面可避免应力集中带来的焊缝开裂风险，同时相同容积下圆形罐体的表面积更小，能减少板材用料，降低整体自重，对于需要严格控制整备质量的货运车辆而言，这一结构优势十分突出。从安装边界来看，该箱体设计时充分考虑了商用车底盘纵梁的通用安装间距，罐体底部设置的支撑座可直接通过U型螺栓与底盘纵梁固定，无需额外设计复杂的转接支架，

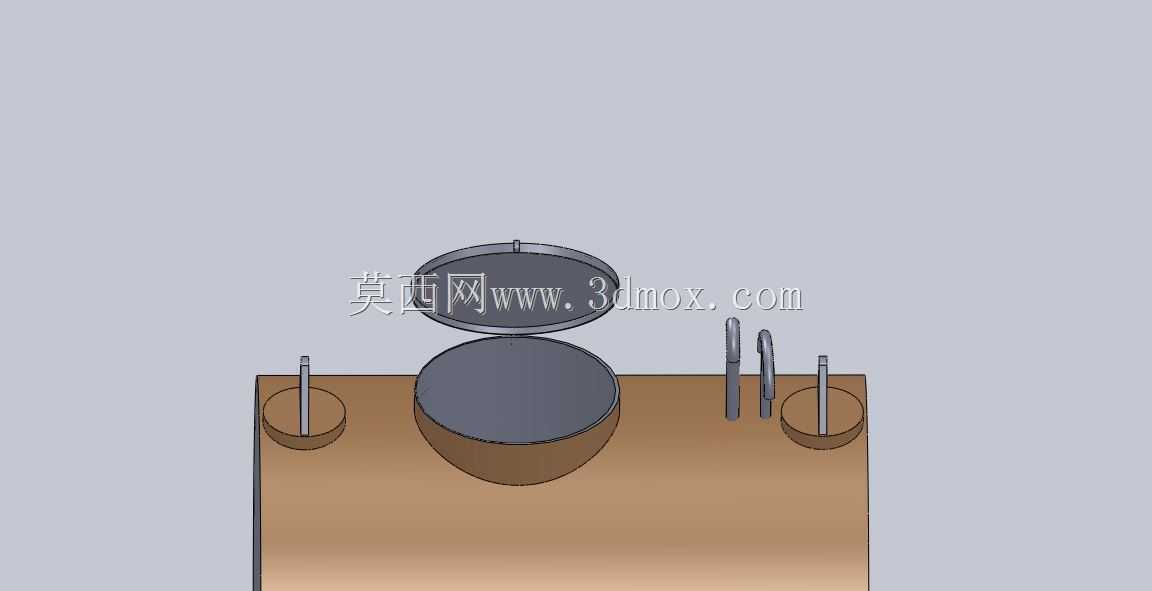

　　两侧预留的小型附属腔体可分别集成燃油粗滤安装位、液位传感器走线通道以及排污阀接口，减少后期管路改装的工作量。箱体顶部的密封盖采用快开式压合结构，配合内置的密封胶圈，可满足日常加注、检修的快速开启需求，同时保证车辆行驶过程中无液体渗漏，盖体周边设置的防尘翻边可避免户外行驶时泥水、灰尘进入加注口污染内部介质。设计过程中针对罐体与端盖的连接位置，采用了卷边咬合加焊接的双重工艺结构，相比单纯的平面对接焊，卷边结构可大幅提升连接位置的抗疲劳强度，适配车辆长期运行中的振动工况。箱体侧面预留的多个管路接口位置经过布局优化，分别对应进油、回油、通气功能，接口的高度差设计可避免加注时产生的反喷问题，

　　同时通气接口的高位布置可防止车辆爬坡时液体从通气管溢出。在配重平衡方面，该圆形箱体的重心位置经过反复校核，安装后与整车中心线的偏移量控制在合理范围内，不会造成车辆行驶时的偏载问题，罐体外部预留的箍带安装槽可配合金属箍带实现二次固定，进一步提升极端路况下的连接可靠性。不同于固定式工业储液罐，车载储液箱体需要兼顾轻量化与结构强度，该设计在罐体壁厚选择上结合车载工况的振动加速度参数做了针对性优化，在满足耐压、抗冲击要求的前提下尽可能降低板材厚度，同时在罐体内部设置了横向防浪板，防浪板上开有均匀分布的过流孔，可大幅削弱车辆行驶过程中内部液体的晃动冲击，降低液体晃动对整车行驶稳定性的影响，也能减少晃动带来的结构疲劳损伤。
