集成电机的齿轮传动执行机构结构设计

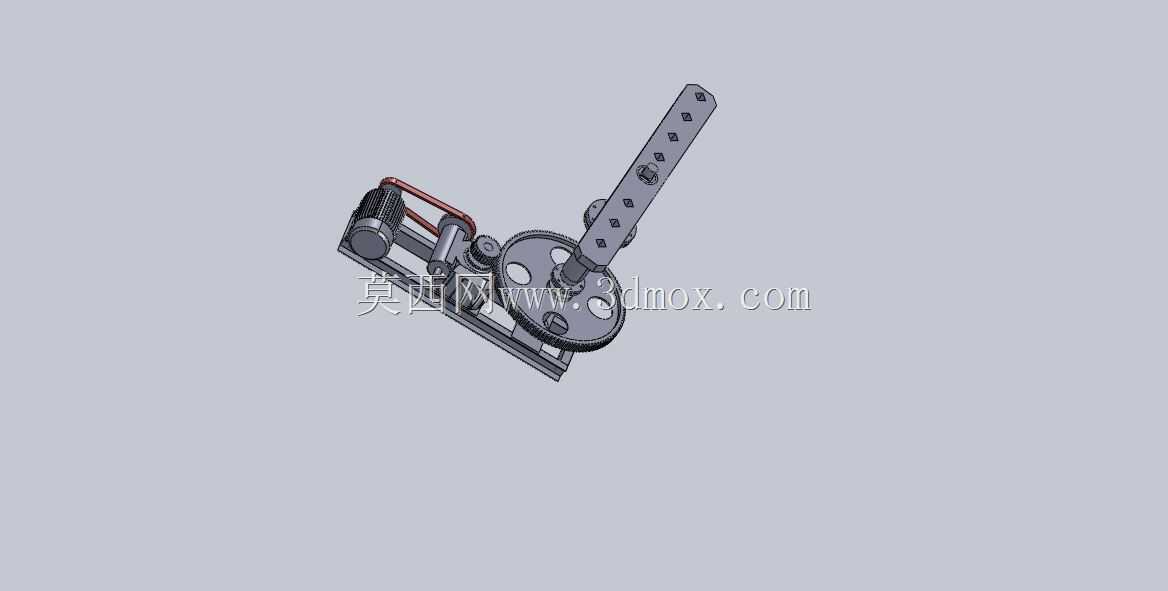

　　这套齿轮传动执行机构的设计，核心是解决小空间内动力输出与执行端动作匹配的问题，在轻工自动化生产线的物料推送、小型工装的角度调整、非标专机的间歇进给场景中都能适配。设计初期先敲定了动力端与执行端的相对位置，将驱动电机侧置安装，通过带轮做一级减速后接入齿轮组，既压缩了整体轴向尺寸，也避免电机直连带来的启动冲击直接作用在齿轮啮合面，延长核心传动件的使用寿命。执行端采用带安装孔的长条摆臂结构，摆臂上的等距安装孔可适配不同规格的执行末端连接件，无需额外加工转接板就能完成夹爪、拨块、压头等工装的固定，适配多工况的快速换型需求。齿轮组部分采用直齿圆柱齿轮啮合，齿侧间隙控制在0.02-0.05mm区间，既保证传动过程中无卡滞，

　　也能将回程误差控制在小角度进给可接受的范围内，齿轮与转轴之间采用平键连接传递扭矩，轴端用轴用挡圈做轴向限位，减少不必要的紧固件数量，降低装配复杂度。安装边界上，整套机构的底座预留了四个沉头安装孔，孔位间距按照常规铝型材安装基准设计，可直接固定在4040或4080系列工业铝型材框架上，无需额外定制安装底板；摆臂处于初始零位时，整体外轮廓不超出底座安装面的投影范围，避免设备运行时与周边机架、管线产生干涉。设计过程中特意将电机的接线端朝向机构外侧，方便后期维护时的线路接驳与检修，齿轮啮合区域预留了润滑脂加注空间，日常维护时无需拆解整套机构就能完成润滑保养。传动路径上，电机输出的动力先经V带传递到中间传动轴，

　　再通过两级齿轮减速将扭矩放大到执行端，最终带动摆臂完成设定角度的往复摆动，带传动的过载打滑特性还能在执行端遇到意外卡阻时保护齿轮与电机不受损坏，降低故障后的维修成本。整套结构的受力点都做了加强处理，摆臂与输出轴的连接位置增加了轴套支撑，避免摆臂受侧向力时出现轴偏磨的问题，所有转动配合面都标注了公差要求，保证批量加工时的装配互换性。
