等螺距实体螺旋输送绞龙结构设计

　　在散料连续输送的工程场景里，这类螺旋输送结构是粉体、小颗粒物料短距离转运的核心部件，常被布置在料仓出料口、配料工位衔接段、生产工序间的密闭输送通道中，相比带式输送，它能在全封闭壳体内完成物料推送，避免扬尘外溢，也能适配倾斜甚至垂直的短距离提升工况，在粮食加工、建材配料、化工粉体输送、污水处理固料转运环节都有极高的应用占比。

　　设计这类螺旋体时，首先要匹配输送物料的特性确定核心参数：本次设计的螺旋叶片外径适配中等输送量的散料工况，内径尺寸匹配中心传动轴的安装强度要求，避免长轴运转时出现挠曲变形；螺距尺寸的选定兼顾了物料推送效率与填充率控制，针对流动性一般的粉状物料，等螺距设计能保证物料在槽体内匀速前移，不会出现局部积料堵转的问题；叶片厚度的选择充分考虑了物料的磨琢性，常规无强磨蚀性的散料工况下，该厚度能满足长期运转的耐磨要求，同时控制整体转动惯量，降低驱动端的负载。

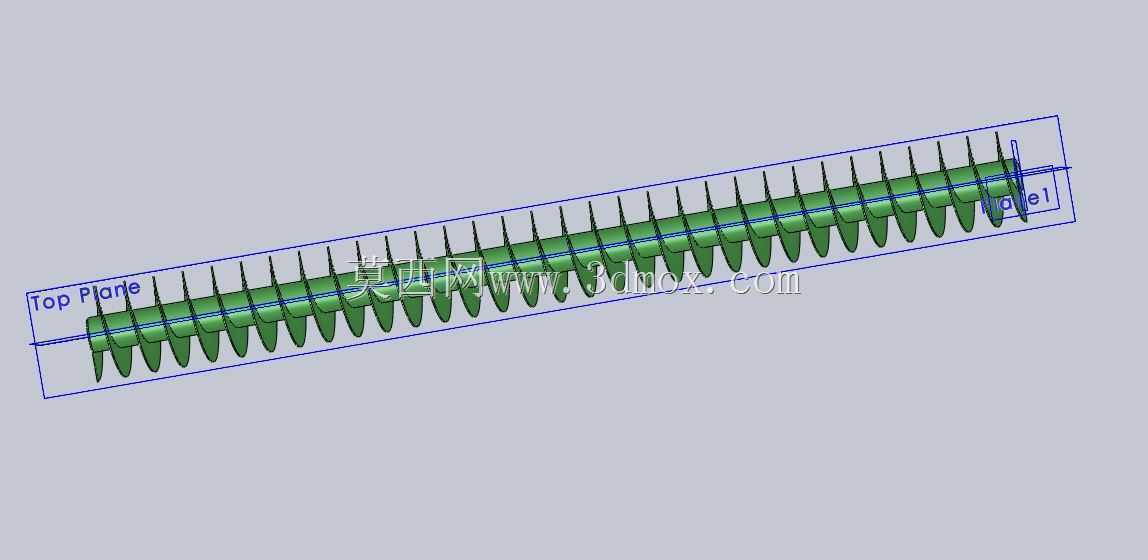

　　从结构设计逻辑来看，螺旋叶片采用连续等厚钢板成型后与中心轴满焊固定，叶片边缘做了小半径倒圆处理，避免推送物料时卡滞大粒径颗粒，也减少叶片边缘的应力集中；整体螺旋体的同轴度公差控制在合理范围内，保证运转时叶片与外壳内壁的间隙均匀，不会出现刮蹭壳体的问题，同时间隙尺寸控制在合理范围，避免物料从间隙回流降低输送效率。

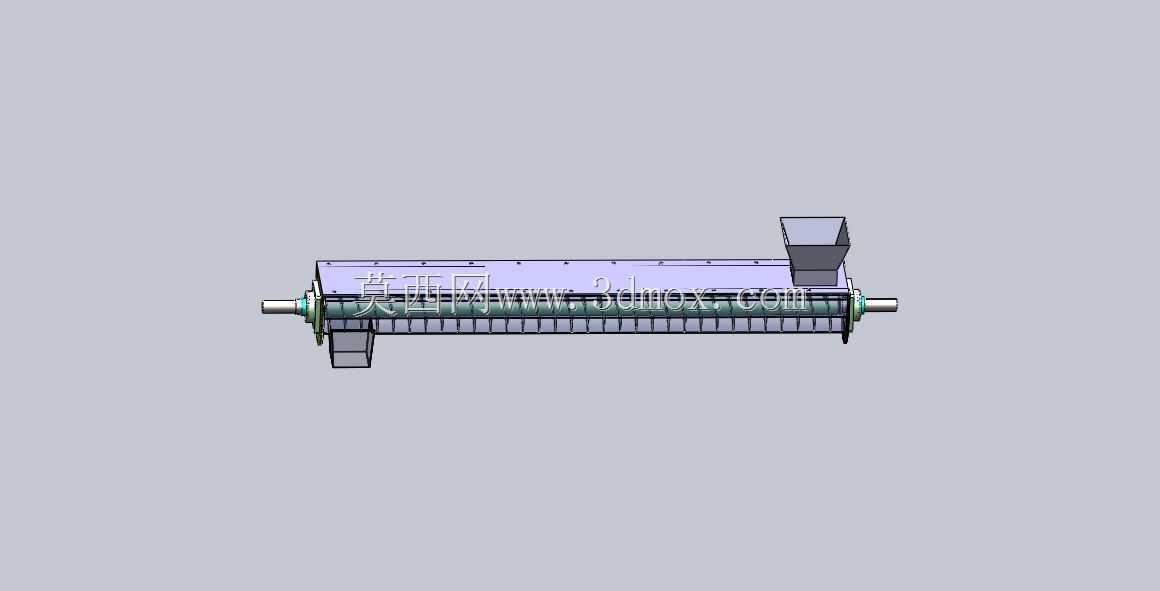

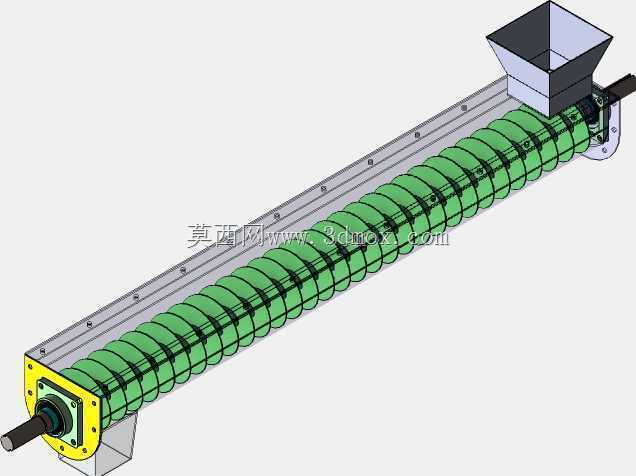

　　安装边界上，该螺旋体的长度适配常规中型输送槽的安装尺寸，两端预留的轴头尺寸可匹配标准带座轴承的安装位，进料端的叶片起始位置做了收敛导程设计，能让物料从进料口落入后快速被叶片卷入推送流道，不会在进料端出现堆料溢料的问题；出料端的叶片末端做了切向修整，让物料到达出料口时能顺利卸出，避免末端叶片带料造成残留。

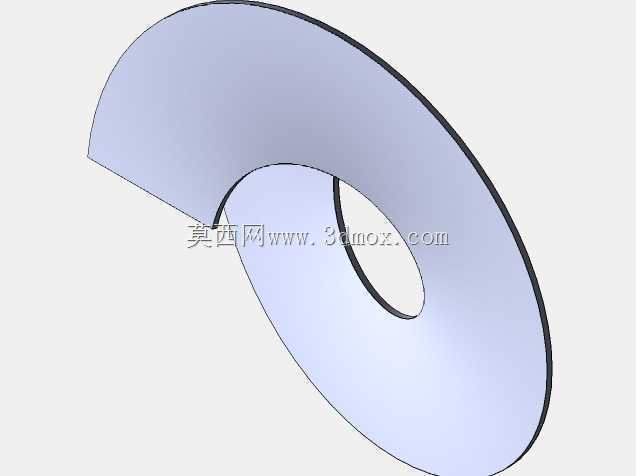

　　实际选型应用时，这类螺旋体可根据输送物料的磨蚀性调整叶片材质，针对磨琢性强的物料可在叶片边缘堆焊耐磨层，针对有腐蚀性的物料可更换不锈钢材质，核心的螺旋曲面参数无需大幅调整，就能适配不同工况的输送需求，建模时的螺旋线生成、叶片曲面加厚、焊缝预留的处理逻辑，也能为同类型不同参数的螺旋输送结构设计提供参考，减少重复建模的工作量，也能提前验证叶片与壳体、传动轴的装配干涉问题，降低现场安装调试的整改成本。
