工业用立式物料研磨设备结构设计

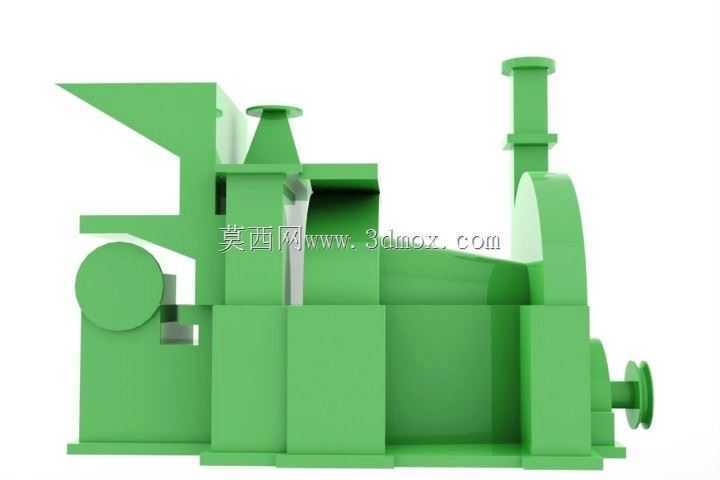

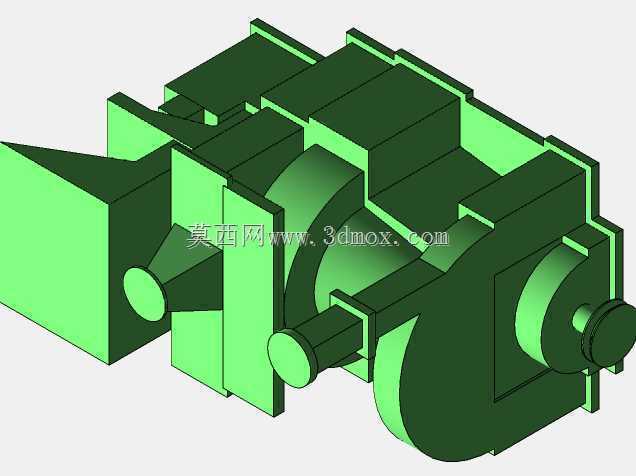

　　该研磨设备主要面向粉体加工、建材原料制备、非金属矿细碎等生产场景，可对硬度在莫氏4级以下的脆性物料进行连续研磨作业，适配中小产能生产线的进料粒度要求，出料粒度可通过内部研磨间隙调整实现区间控制，能满足下游工序对物料粒径均匀性的基础要求。从结构设计逻辑来看，整体采用立式集成布局，将进料腔、研磨腔、出料导送结构整合在同一焊接式壳体内，减少分体式设备的对接密封面数量，降低运行过程中粉尘外溢的概率。设备侧上方设置倾斜式进料斗，斗体倾角设计为42度，可保证含水率在8%以下的物料依靠自重顺畅滑入研磨腔，无需额外增设进料推料机构，简化了整体传动链结构。顶部设置的立式筒状结构为排气泄压通道，可将研磨过程中腔体内裹挟物料的气流导出，

　　避免腔体内压过高导致的进料口反喷问题，通道端部可外接简易除尘滤袋，适配车间无集中除尘系统的作业场景。侧部突出的圆形端盖为研磨转子的检修口，无需拆解整体壳体即可完成内部研磨锤、衬板的更换作业，端盖采用快拆式压块固定，单名检修人员即可完成日常维护操作。设备底部为整体式安装基座，基座预留四个M16的地脚螺栓安装孔，安装时需保证基座平面水平度误差不超过1mm/m，避免运行过程中因转子偏心产生异常振动。整机外形在长宽高方向的安装边界分别为1200mm、850mm、1600mm，可适配标准工业厂房的楼层承重要求，无需额外做设备基础加固。研磨腔内部采用阶梯式衬板排布，可在物料下落过程中形成多级折返流场，延长物料在研磨区域的停留时间，

　　提升单次通过的研磨效率。侧部伸出的轴端结构为动力输入接口，可通过联轴器直接与四级异步电机连接，传动效率可达94%以上，无需额外设置减速机构，降低了设备整体的采购与维护成本。壳体外侧的加强筋采用交错式焊接排布，既可以提升壳体在长期振动工况下的结构强度，又能避免筋板处出现物料积留的问题，日常清理仅需使用压缩空气吹扫即可完成。
