厂区单层平屋顶控制用房建筑结构

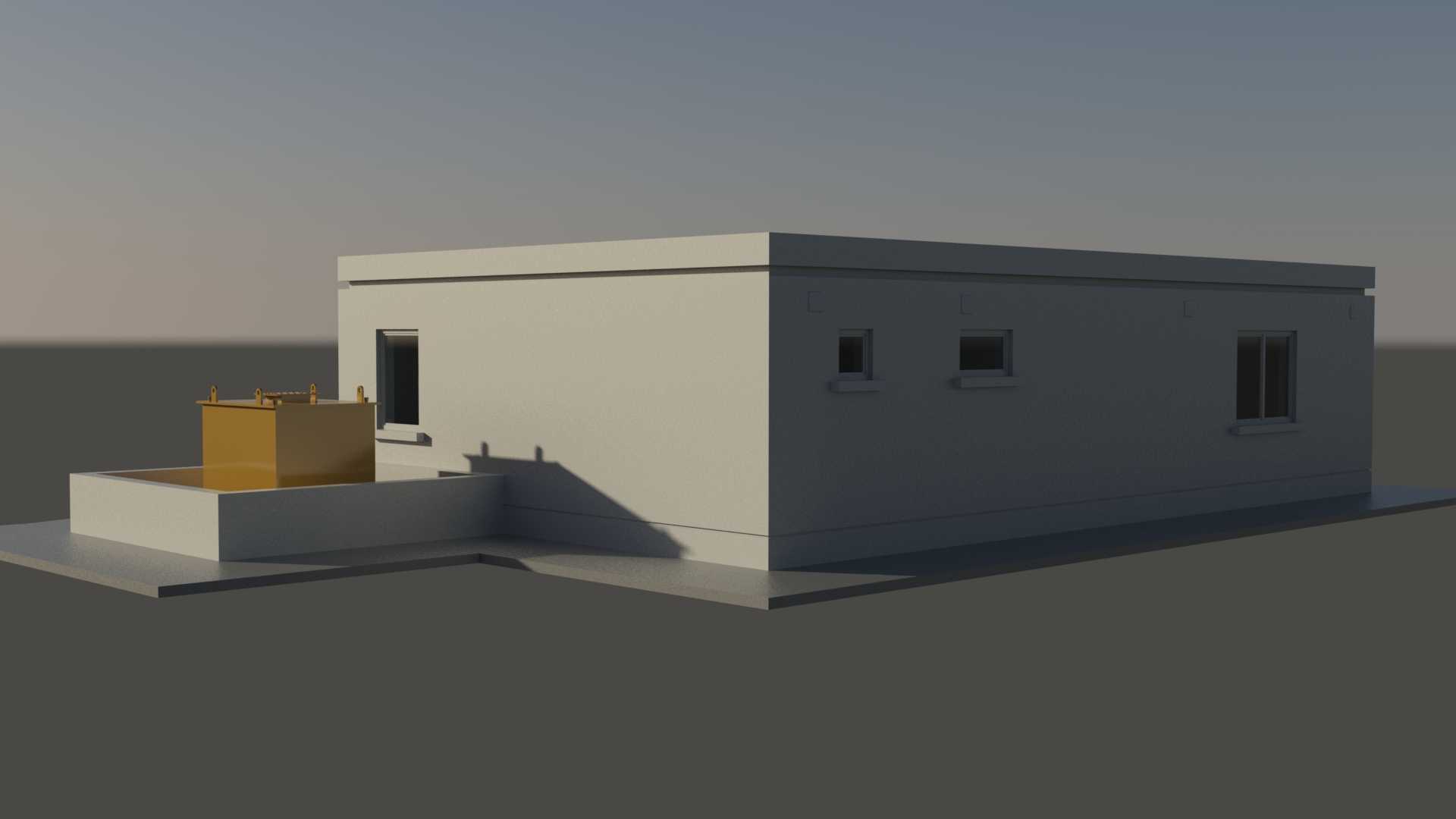

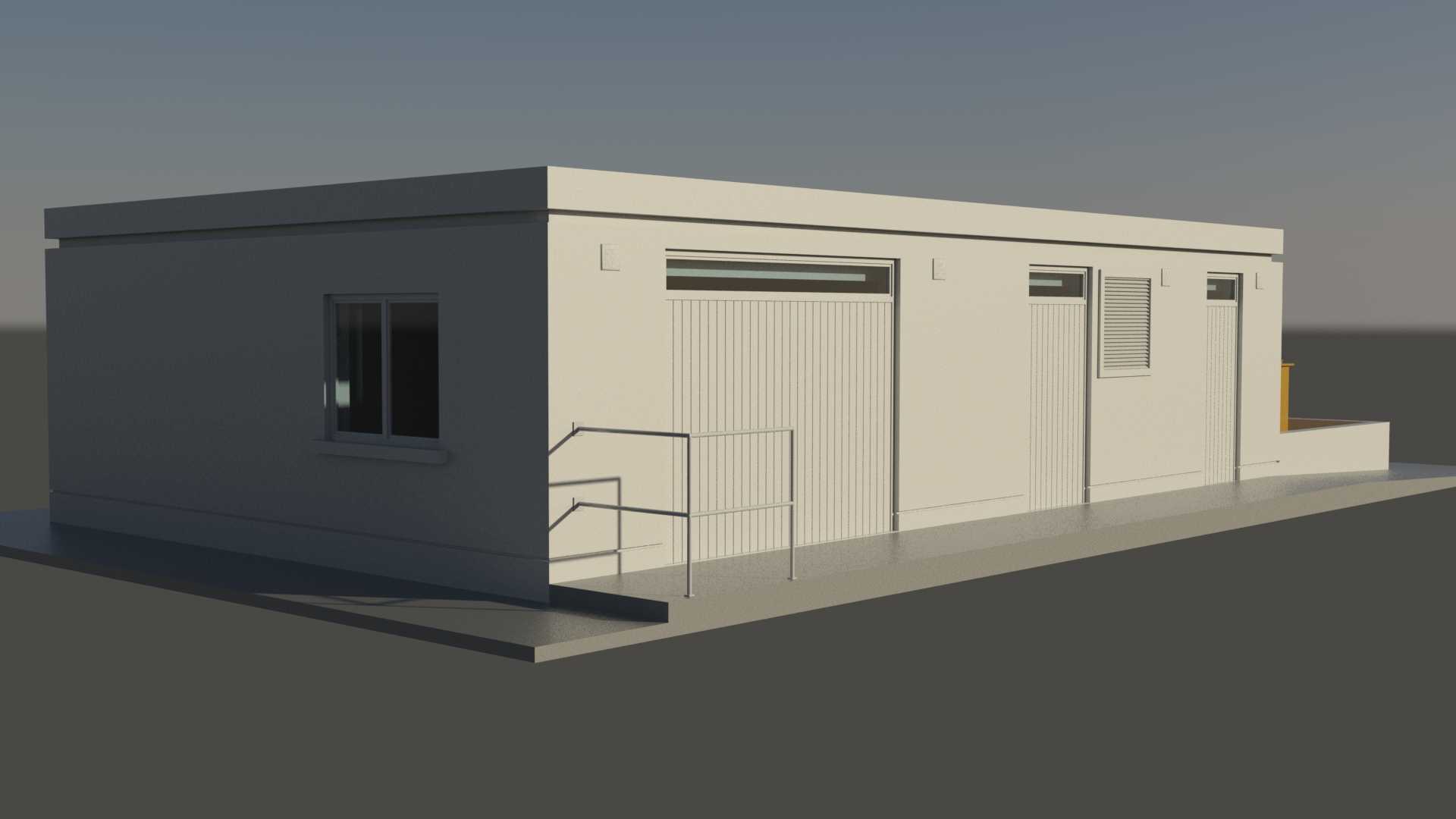

这类单层控制用房多设置在厂区工艺装置区的边角区域，作为现场操作值守、就地工艺参数监控、小型控制机柜布设的配套建筑使用，区别于厂区中央控制室，这类现场控制楼距离生产装置更近，能够减少现场信号传输的线缆长度，方便值守人员快速抵达装置区处理现场异常，同时也可作为现场巡检人员的临时休整、工器具临时存放的点位。从模型呈现的结构来看，建筑整体采用规整的矩形平层布局，没有复杂的错层、悬挑结构，主体为现浇钢筋混凝土框架搭配填充墙体的形式，平屋顶做了挑檐外伸设计，能够给外墙门窗提供一定的雨水遮挡，减少墙面受雨水冲刷的面积，也能避免夏季阳光直射窗户降低室内热负荷。建筑入口处设置了台阶与小型入口平台，适配室外场地与室内地面的高差，避免雨季室外积水倒灌进入室内，入口旁侧预留的室外设备平台，可放置现场配套的防爆接线箱、小型工艺辅助罐体类设备，平台与建筑主体结构做一体化浇筑，保证设备放置的基础承重能力，无需额外在场地内单独浇筑设备基础，减少现场施工的工序。墙体上的开窗位置结合室内功能区布局设置，小尺寸开窗对应卫生间、储物间这类辅助空间，大尺寸开窗对应值班监控区域，保证自然采光效果，减少白天室内照明的能耗，所有窗户都设置了外凸的窗套，既可以做墙体与窗框接缝处的防水收口，也能在一定程度上阻挡室外灰尘直接飘落到窗玻璃上。建模过程中需要重点把控建筑的外轮廓安装边界，这类现场控制楼在总图布置时需要和周边工艺管线、消防通道、相邻装置保持规定的安全间距，模型的外墙轮廓、室外台阶、设备平台的外伸尺寸都需要和建筑提资的尺寸完全匹配，避免后续总图排布时出现间距不足的问题。屋面部分做了简化的女儿墙设计，没有设置复杂的屋面造型，符合这类工业辅助建筑的实用定位，屋面预留的排水坡度、落水口位置在建模时也做了对应体现，保证建筑构造逻辑的合理性，室内部分的墙体分隔预留了机柜摆放、人员通行的空间尺度，门的开启方向也结合室内疏散要求设置，不会出现开门后遮挡通行通道的问题。这类模型可用于厂区三维总图的可视化搭建，也可作为建筑专业向结构、电气、暖通专业提资的三维参照，提前校验各专业管线在建筑周边、穿墙位置的碰撞问题，减少现场施工阶段的设计变更。
