立式工业天然气放空火炬结构设计

　　在油气开采场站、天然气净化厂、液化工厂以及化工装置的公用工程系统中，天然气火炬是不可或缺的安全泄放与废气处理设施，核心作用是在装置开停车、事故泄放、工况波动超压时，将无法回收利用的可燃天然气通过受控燃烧方式转化为二氧化碳与水蒸气，避免可燃气体直接外排引发爆炸、中毒等安全风险，同时减少烃类气体直排带来的大气污染问题。

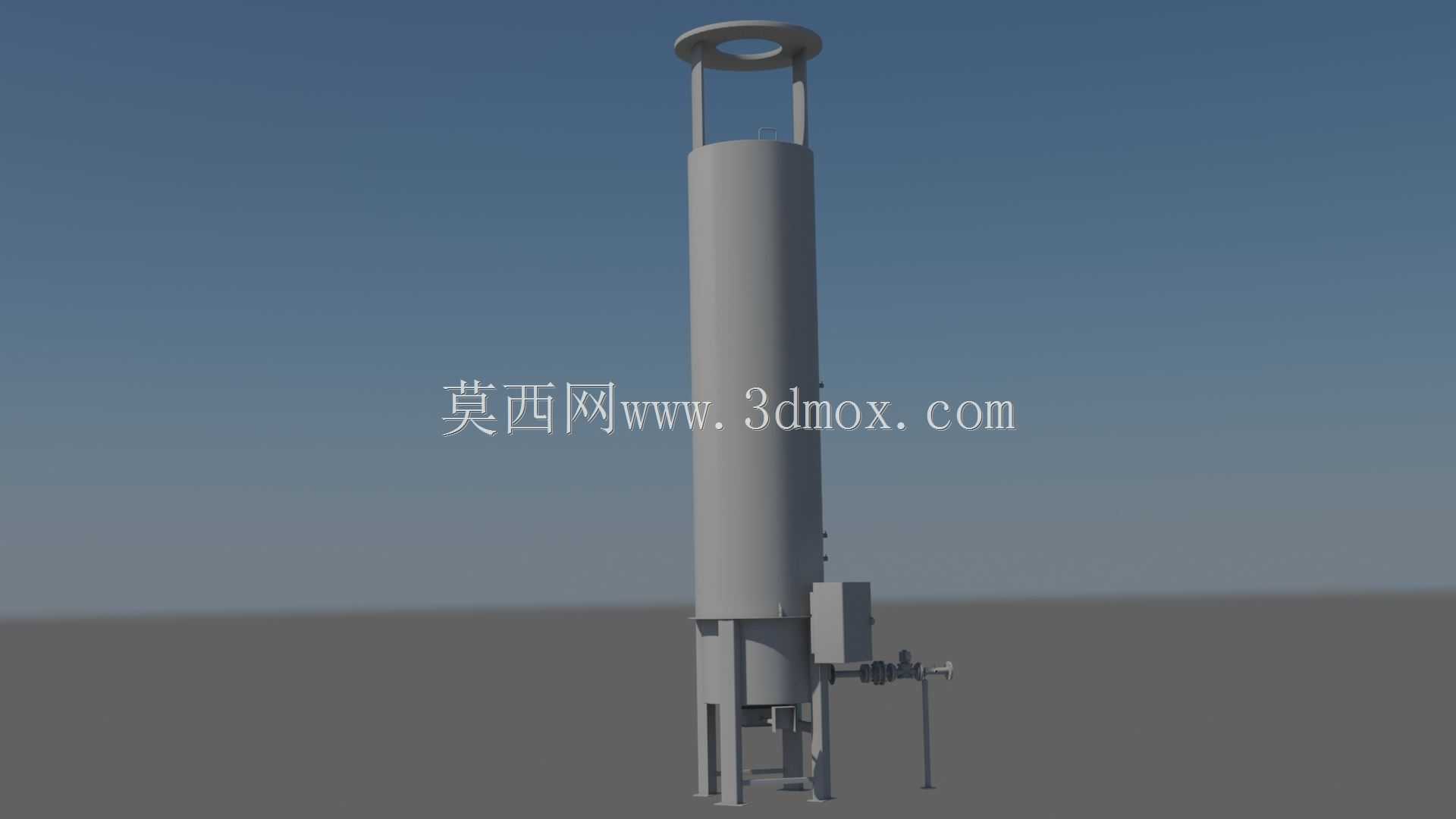

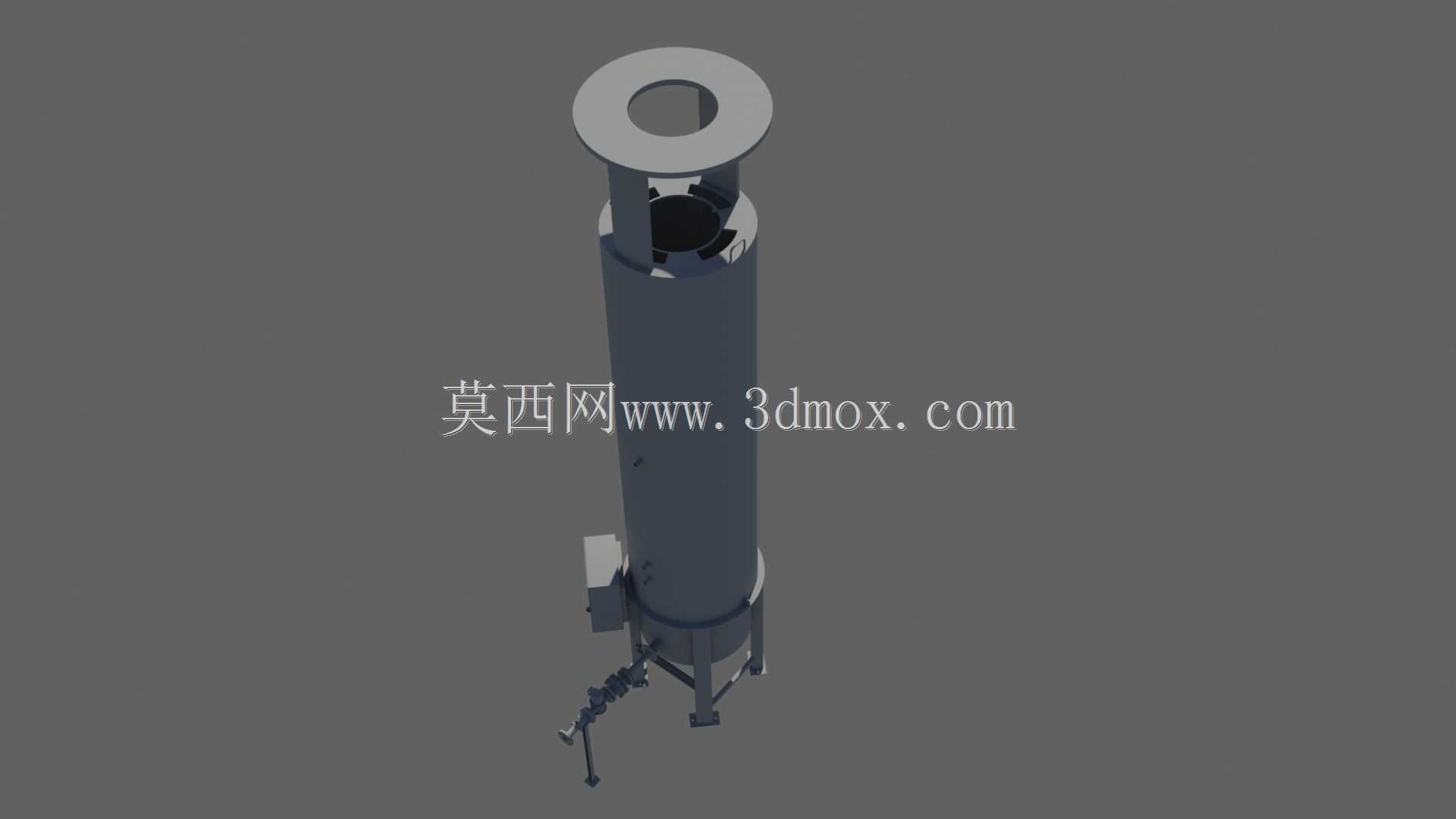

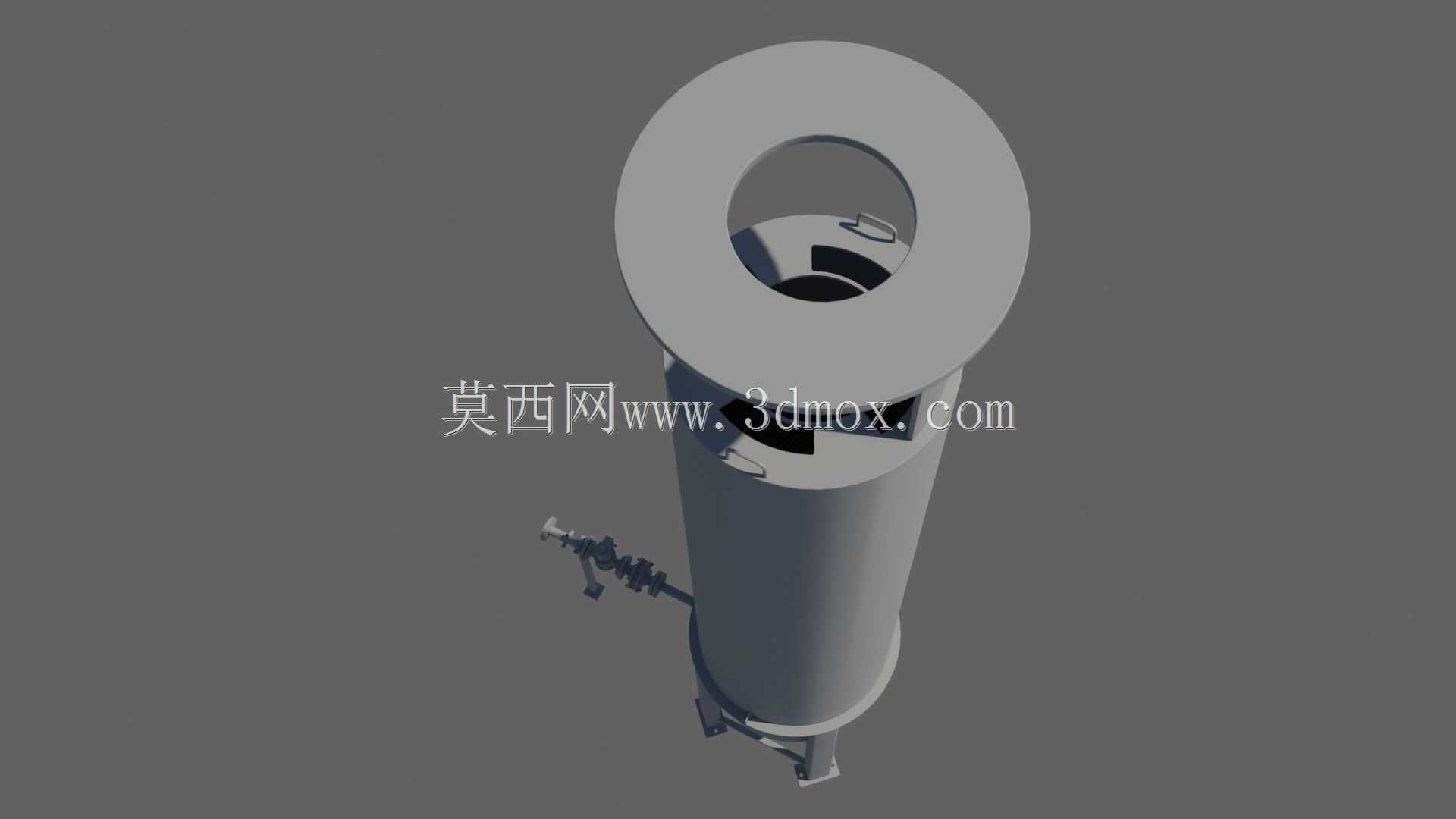

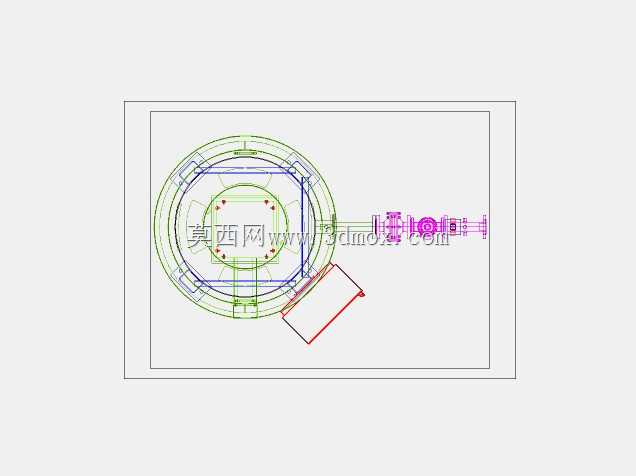

　　该款立式火炬采用直筒塔式主体结构，整体沿竖直方向布置，核心燃烧段位于筒体顶部，设置有带稳焰结构的燃烧器组件，顶部的环形法兰结构既可以作为防风罩的安装基准，也能在检修时作为吊装受力点，配合顶部的中心通孔实现燃烧气流的均匀分布，避免高速气流直冲导致的火焰脱火、熄灭问题。筒体中段为圆柱形主体结构，采用等径直筒设计，既可以作为内部燃料气管道、点火管线、火焰检测线缆的敷设通道，也能为整体结构提供足够的抗弯刚度，抵抗场站区域常见的阵风载荷，避免设备在极端大风工况下出现共振、倾覆风险。筒体下部设置有三足式支撑腿结构，支撑腿与筒体底部采用焊接连接，配套的地脚安装板预留螺栓孔，可直接与现场混凝土基础通过地脚螺栓固定，安装时需保证筒体整体垂直度偏差不超过千分之一，避免长期受载出现结构变形。

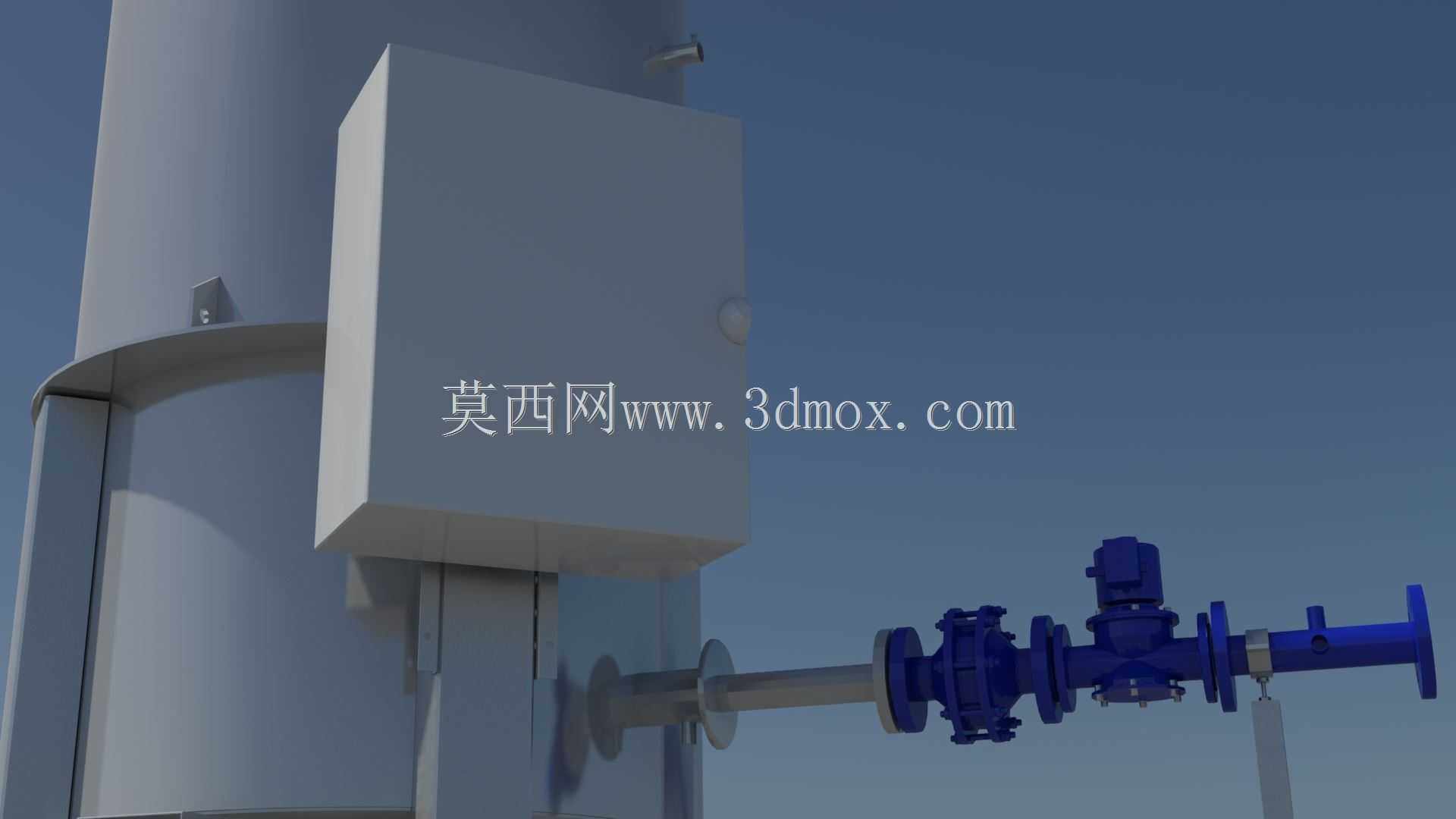

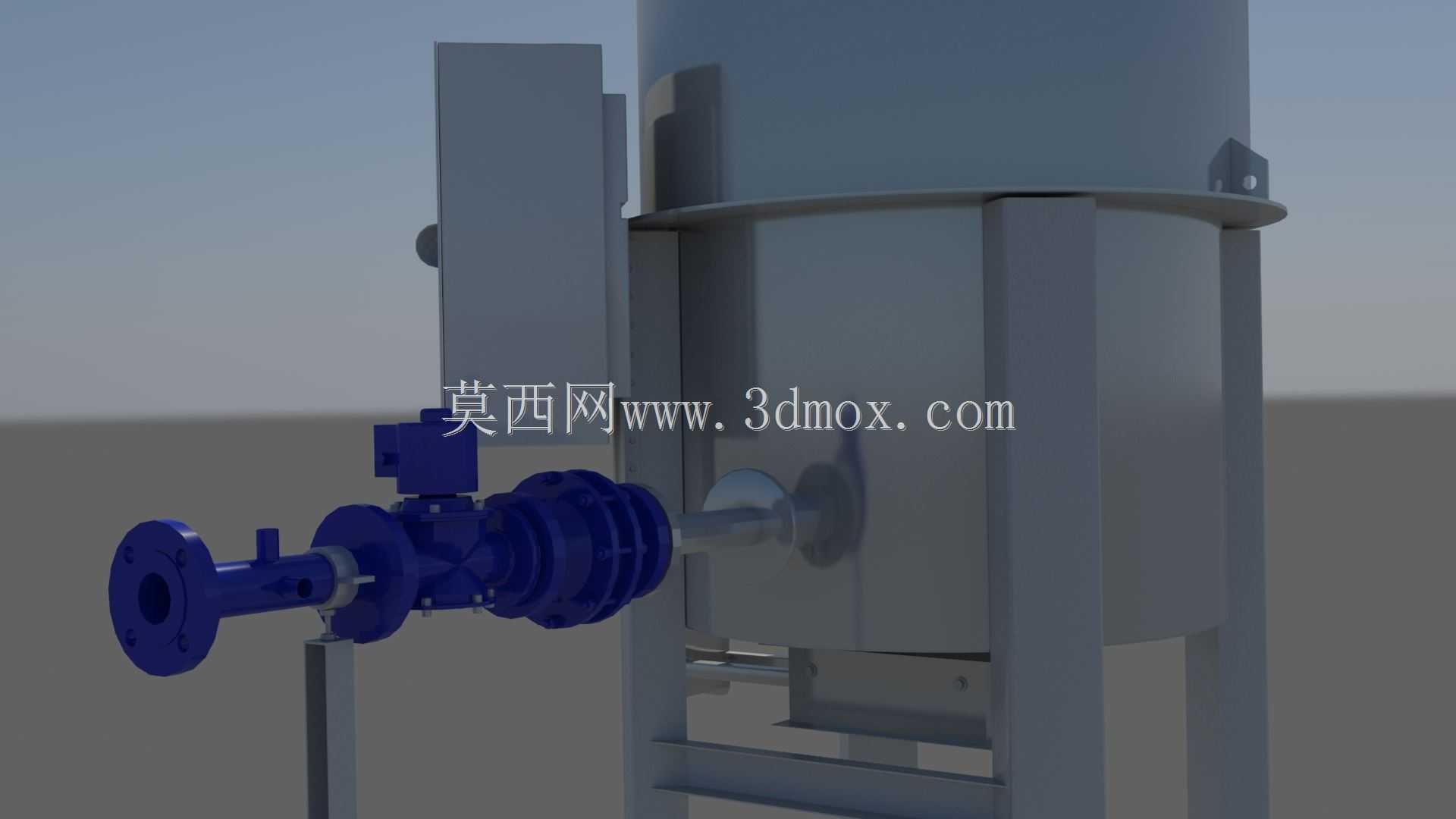

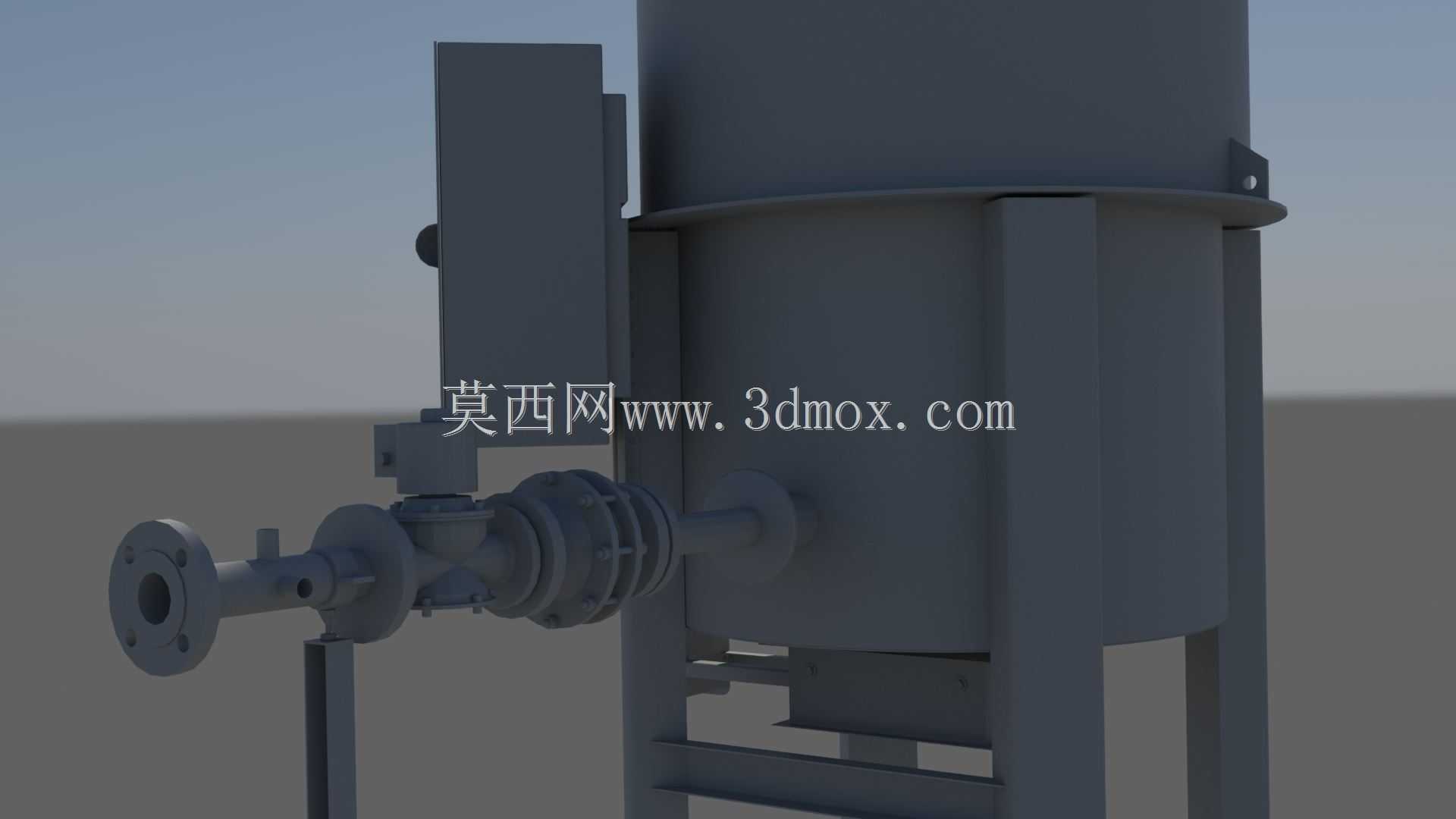

　　设计过程中优先考虑了设备的运行可靠性，底部集成的阀组与管线接口可直接对接站场的放空总管，配套的点火组件安装在筒体下部侧方，方便运维人员在地面完成点火操作与日常巡检，无需登高作业。筒体下部预留的仪表安装位可直接加装火焰检测器、温度传感器，实时监测火炬的燃烧状态，一旦出现熄火情况可快速触发联锁重新点火，防止未燃气体大量积聚。整体结构的安装边界充分考虑了站场的安全间距要求，设备主体外径控制在合理范围，支撑腿的展开跨度可适配不同规模站场的基础预留尺寸，无需额外做大规模的场地改造即可完成安装。不同于高架火炬的大跨度拉索固定结构，该款立式火炬结构紧凑，更适合中小型天然气场站、加气站、分布式能源站点的放空需求，日常维护时可直接沿筒体侧方的爬梯抵达顶部作业点，检修作业的便利性更高。
