多格池体配套过滤廊道水处理设施

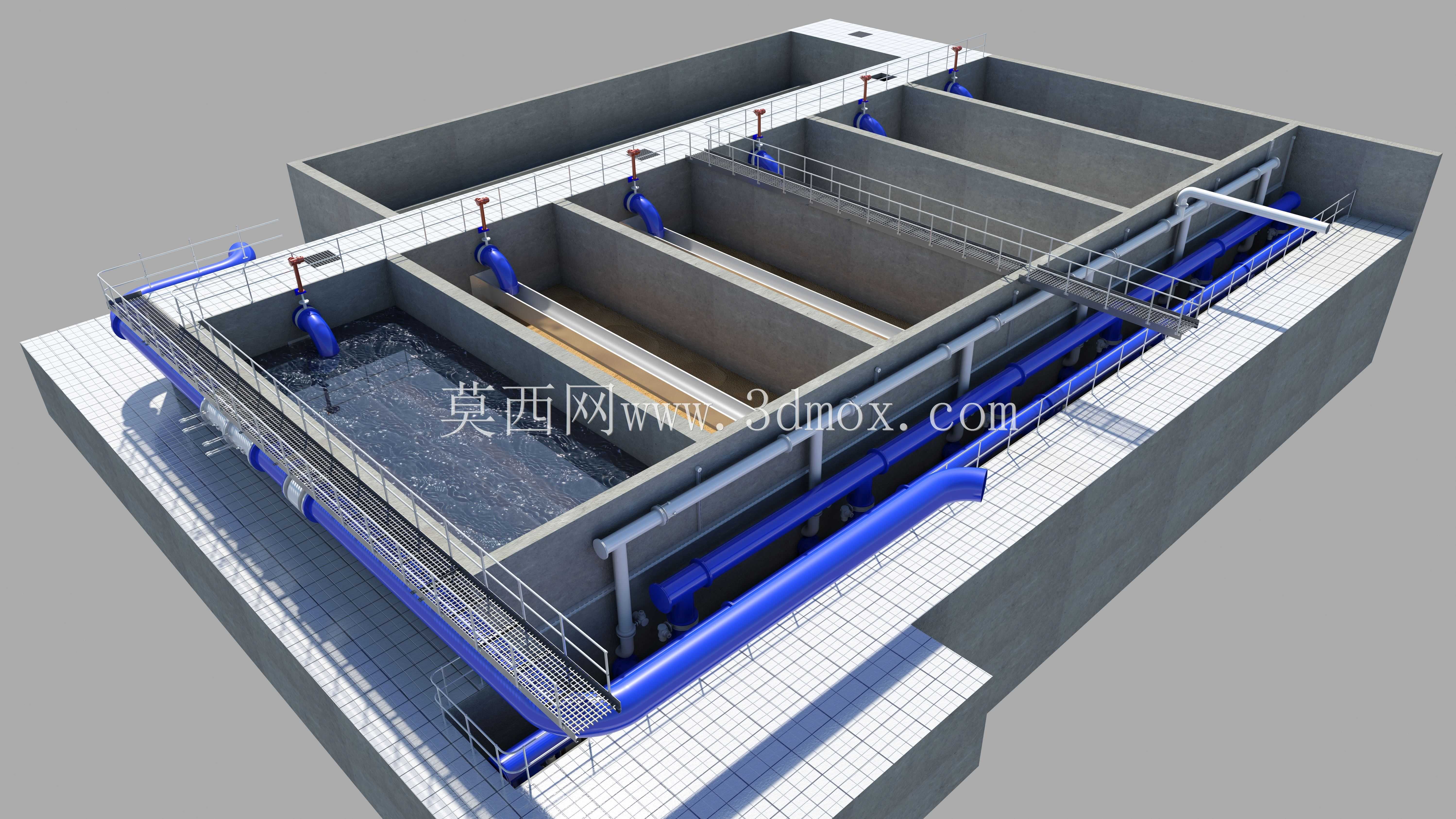

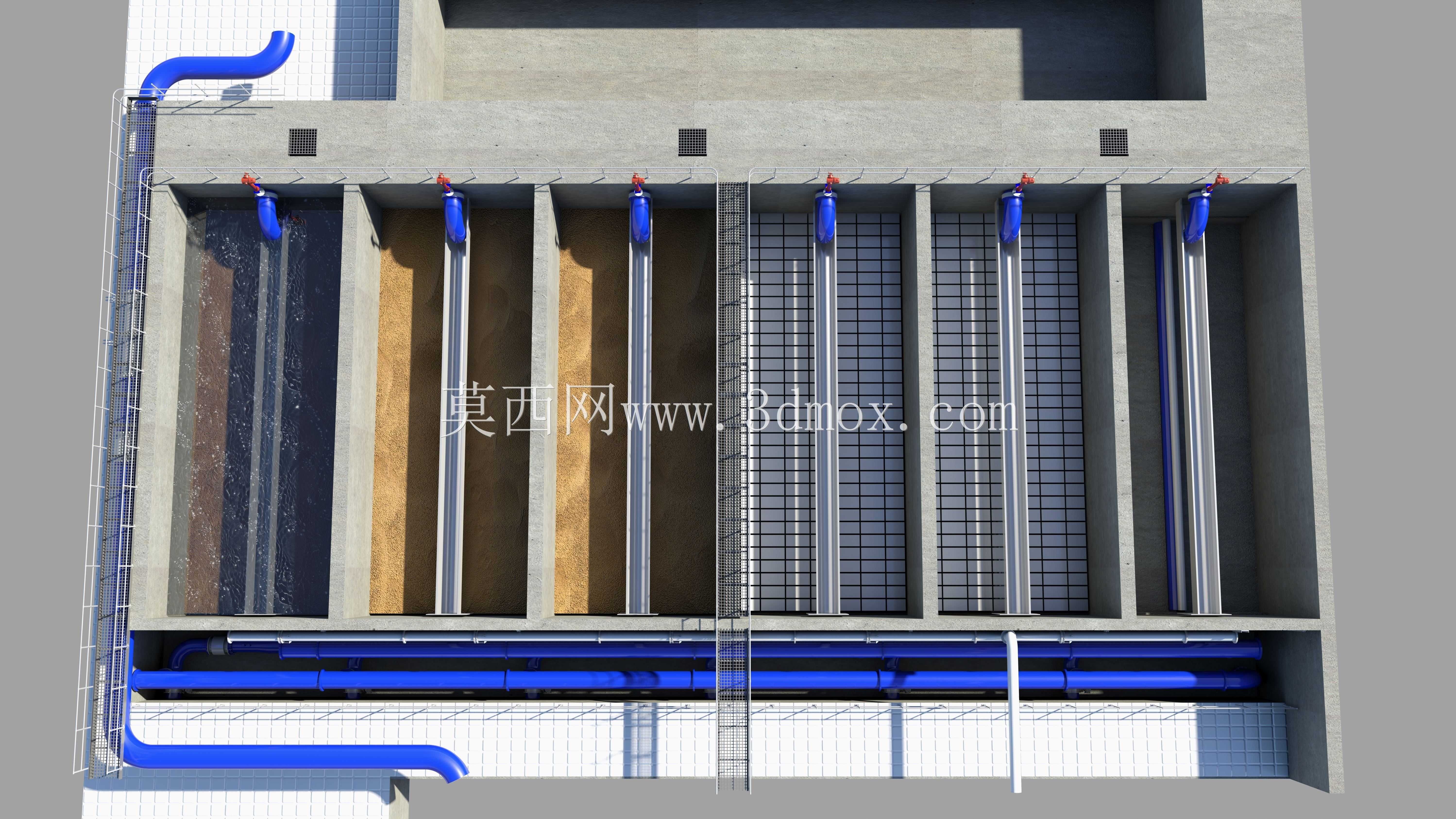

这套设施主要应用于市政给水厂、中小型工业净水站的水质净化工段，承担原水经混凝沉淀后的过滤截留工序，是保障出水浊度达标的核心处理单元。整体采用钢筋混凝土池体与外置工艺管道结合的布局，共设置6组独立过滤格室，单格可独立运行、单独检修，避免单组滤料维护时全线停产，适配城镇供水厂连续不间断供水的运行要求。池体顶部设置巡检操作走道，走道边缘配置安全防护栏杆，走道沿池体长度方向贯通，覆盖每格滤池的操作位，满足日常巡检、滤料更换、阀门操作的人员通行需求。每格滤池的进水端设置可调节进水堰板，能够根据单格滤层阻力变化调整进水量，保证各格配水均匀，避免出现短流、偏流导致的滤料局部板结问题。池体侧边的过滤廊道整合了反冲洗进水、清水出水、排气放空三类工艺管线，大口径蓝色主管道沿廊道通长布置，通过分支管与每格滤池对应接口连接，管道转弯处采用大曲率半径弯头，降低反冲洗时的水流阻力，减少水头损失。设计阶段优先考虑安装边界的适配性，池体整体外轮廓规整，可直接嵌入净水厂常规处理流程的沉淀池与清水池之间，预留的管道接口标高匹配常规水厂的工艺管廊层高度，无需额外增设转接管线。滤池内部的滤料承托层、配水系统空间在模型中做了等比例还原，池壁的壁厚、走道板的悬挑尺寸均参照室外给水设计规范的构造要求设置，池体顶部的设备安装位预留了足够的操作空间，可适配多种规格的气动、电动反冲洗阀门安装。反冲洗管路的布置兼顾了气水联合冲洗的工艺需求，管道间距满足法兰连接、螺栓紧固的操作空间要求，廊道内设置的检修通道宽度满足日常巡检及小型设备搬运的通行要求，池体底部的排空坡度指向排空槽，保证检修时池内余水可完全排净，无积水死角。
