小型双立柱管式安全防护扶手结构

这类小型双立柱管式防护扶手，常应用在工业车间操作平台边缘、小型设备检修通道侧边、仓储货架登高梯入口处，也可配套在轻型输送线的人员操作位旁，核心作用是为作业人员提供手部支撑，同时阻挡人员误踏入设备运行危险区域，避免高空坠落或机械磕碰风险。

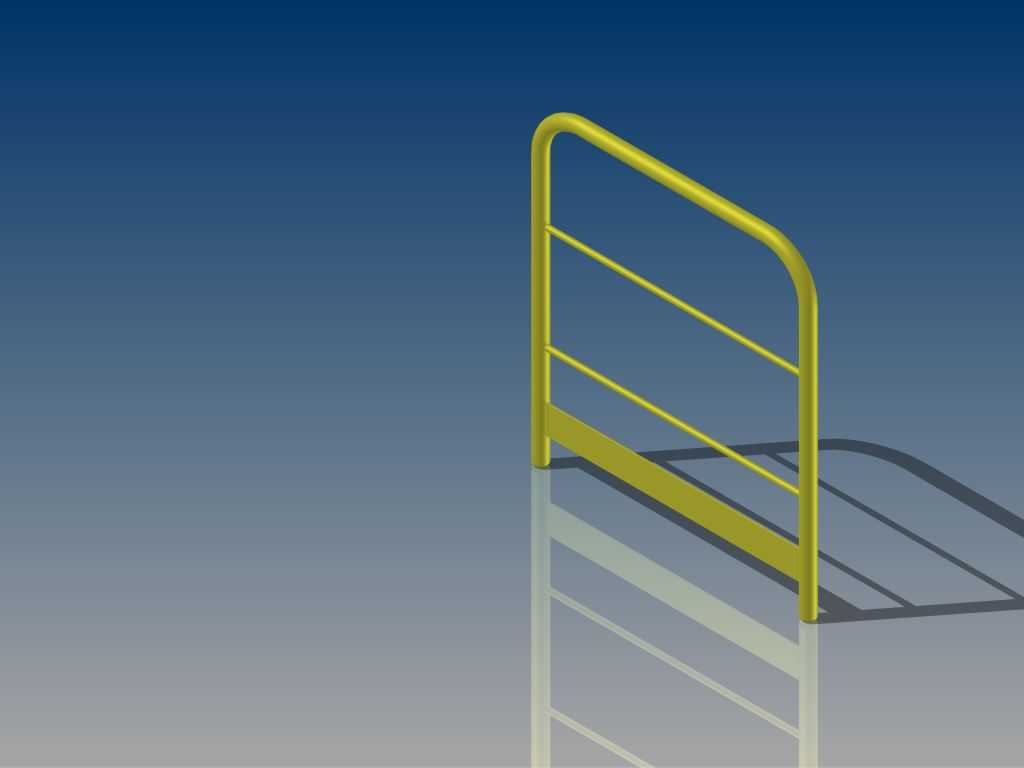

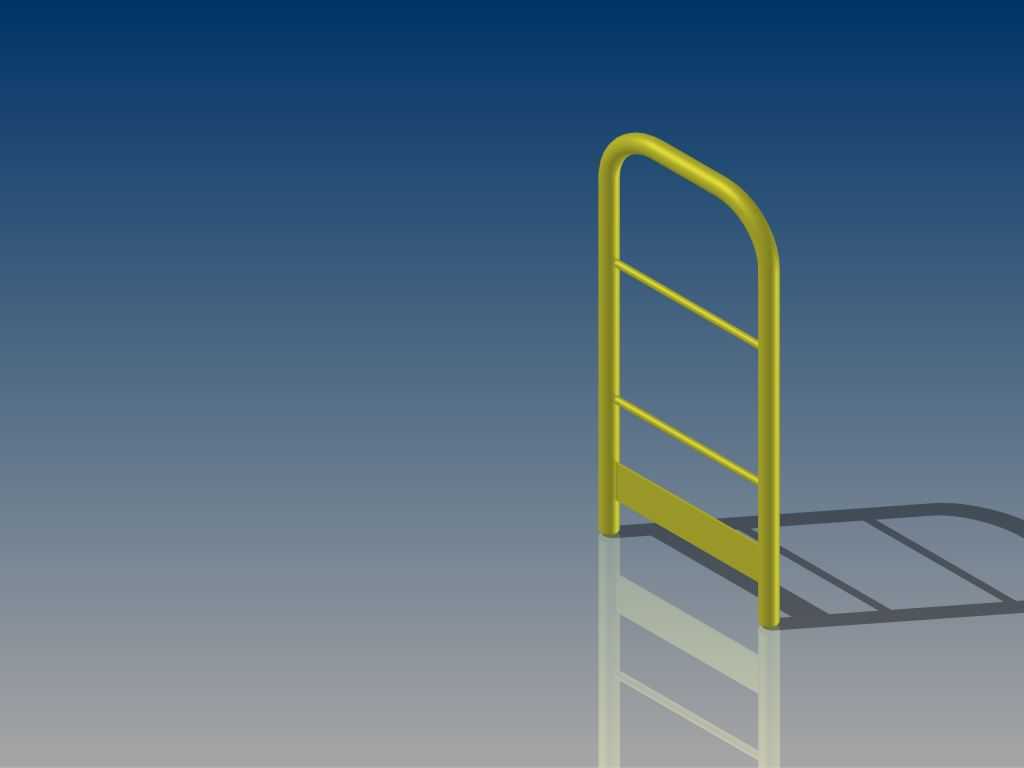

设计上采用1又1/2英寸SCH40规格管材作为主体原料，整体做参数化建模处理，结构调整时仅需修改首个特征的尺寸参数，即可快速适配不同安装场景的高度、宽度需求，无需重新绘制整体轮廓，能大幅缩短不同项目的结构改型周期。主体框架由两根竖直立柱、顶部一体式弯管扶手、两道中间横向连接杆以及底部安装固定板组成，顶部弯管做圆弧过渡处理，没有尖锐棱角，避免人员磕碰时造成划伤，横向连接杆的间距控制在合理范围，既满足防护强度要求，也不会出现人员肢体从杆间缝隙穿过的风险。

底部安装板预留标准安装孔位，可直接通过膨胀螺栓固定在混凝土地面，或是配套螺栓固定在钢结构平台的预留安装面上，安装边界适配性强，不需要额外做复杂的基础预处理。整体结构没有多余的冗余设计，管材的选型兼顾了结构强度与材料成本，常规使用场景下不需要额外做加强筋处理，就能承受人员倚靠、手部拉拽的常规载荷，表面可根据使用场景做喷塑、镀锌等防腐处理，适配车间、仓储、户外检修平台等不同工况的使用需求。在实际选型应用时，可根据安装点位的通道宽度调整两根立柱的间距，根据平台的临边高度调整整体扶手高度，参数化的模型结构能直接导出对应尺寸的工程图纸，直接用于下料、弯管、焊接等加工工序，减少设计到生产的转化环节。
