船用舱门T型压紧锁扣结构设计

　　这类T型压紧锁扣最早是针对船舶舱室密闭门的锁紧需求开发的，在沿海作业渔船、内河运输驳船、小型公务艇的露天舱门上应用极广，后续也逐步延伸到户外设备箱、特种车辆侧舱、工业防尘密封柜等场景，核心解决的是带密封胶条的启闭件在受振动、风压、温差形变情况下的锁止可靠性问题，避免普通插销式锁件在长期颠簸后出现松脱、密封失效的情况。

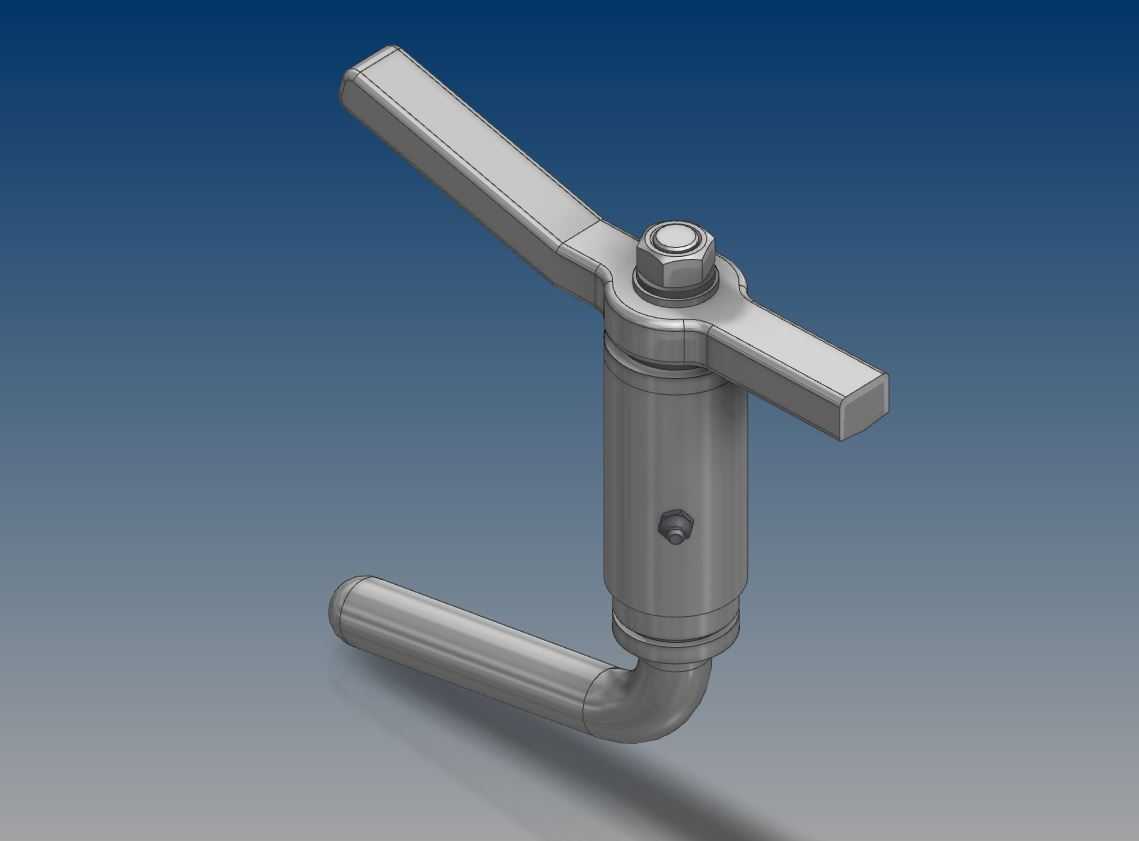

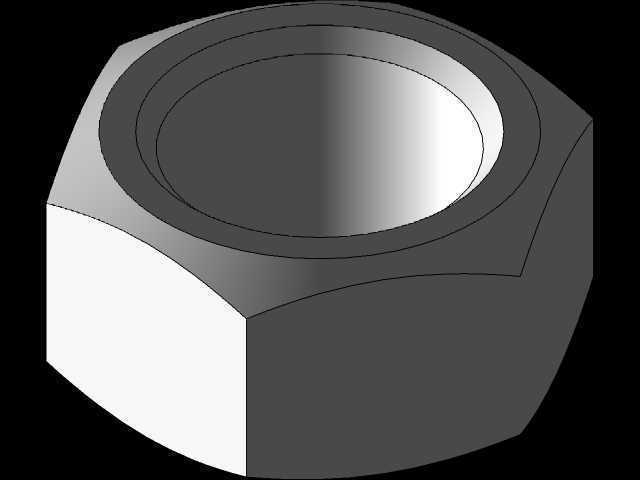

　　从结构功能上拆解，整个部件分为操作段、锁紧段、固定基座三个核心部分。顶部的T型操作臂做了圆弧过渡的扁钢造型，没有尖锐棱角，操作人员戴防滑劳保手套也能快速施力，旋转90度即可完成锁紧或解锁动作，操作行程短，在舱门周边操作空间局促的场景下也能顺利使用，不会因为臂长过长和周边的门框加强筋、管线支架产生干涉。操作臂下方的六角锁紧螺母是用来调整压紧行程的，安装时可以根据舱门密封胶条的实际压缩量，调整螺母在螺杆上的位置，保证锁止时胶条的压缩量控制在30%-40%的合理区间，既不会因为压得过紧导致胶条过早老化开裂，也不会因为压合量不足出现漏水、漏尘的情况。

　　中间的圆柱形基座是整个锁扣的受力核心，基座侧面的紧定螺钉用来将整个锁体固定在舱门的安装孔位上，安装时不需要在门板上做复杂的异形开孔，只需要开出和基座外径匹配的圆孔，从门板外侧穿入后拧紧紧定螺钉就能完成固定，安装效率比传统的螺栓固定式锁件提升40%以上，也减少了门板上的开孔数量，降低了密封失效的风险点。基座下方的L型弯钩是锁止的执行端，弯钩的末端做了圆弧导角，锁止时不会刮伤门框上的锁座接触面，长期使用也不会因为接触面磨损出现锁止间隙变大的问题。

　　设计这类锁扣的时候，首先要考虑的是安装边界的适配性，整个锁体穿入门板的部分直径控制在20mm以内，适配1.5mm到5mm厚度的金属门板或者玻璃钢门板，不需要额外在门板背面加装加强衬板，依靠基座和门板的接触面就能分散锁止时的压紧力，避免薄门板在长期受力后出现凹陷变形。操作臂的展长控制在80mm左右，既保证操作人员施力时能获得足够的扭矩，不需要借助额外工具就能完成锁紧，也不会因为臂长过长导致人员通行时被剐蹭。L型弯钩的伸出长度可以根据门框和门板的实际间隙做适配调整，常规款的弯钩伸出长度为35mm，能够覆盖绝大多数带5-15mm密封胶条的舱门安装需求，如果是胶条厚度更大的特种密封门，也可以通过调整螺杆的旋入长度来适配，不需要更换整个锁体。

　　在实际使用场景中，这类锁扣的受力方向是垂直于门板平面的，锁止时整个受力路径从T型操作臂通过螺杆传递到L型弯钩，再作用到门框的锁座上，基座本身只承受径向的固定力，不会出现应力集中的情况，经过盐雾测试的不锈钢材质版本可以在海洋高盐雾环境下使用5年以上不会出现锈蚀卡滞的问题。和普通的按压式锁扣相比，这种旋转压紧式的结构抗振动性能更强，在船舶航行受波浪冲击、车辆在非铺装路面行驶的持续振动工况下，不会出现自行松脱的情况，锁止状态的保持力可以达到2000N以上，能够满足大风压、高颠簸场景的使用要求。

　　建模过程中需要重点关注几个配合面的公差控制：基座内孔和螺杆的配合采用间隙配合，间隙量控制在0.05mm到0.1mm之间，既保证螺杆旋转时顺畅无卡滞，也不会因为间隙过大导致锁止时出现旷量；T型操作臂和螺杆的连接采用过盈配合加焊接固定，保证操作时不会出现臂杆和螺杆相对转动的情况；L型弯钩和螺杆的连接部分做了圆角过渡，避免应力集中导致弯钩在受大拉力时出现断裂。另外整个锁体的外露部分都做了圆弧倒角处理，没有尖锐的边角，避免操作人员在紧急启闭舱门时被划伤，符合船舶设备的安全设计规范。
