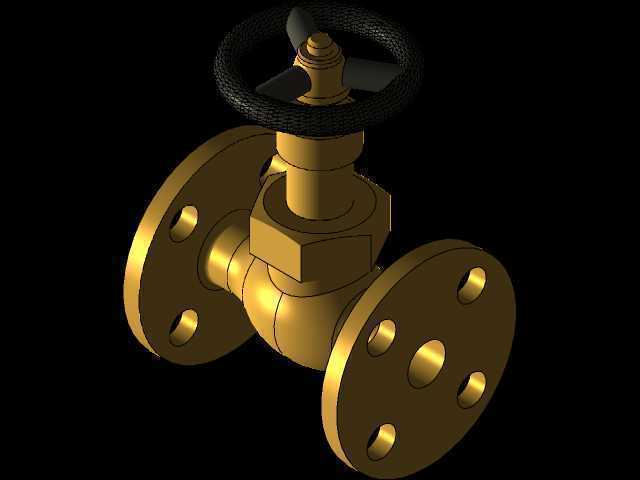

DN20法兰式黄铜截止阀结构设计

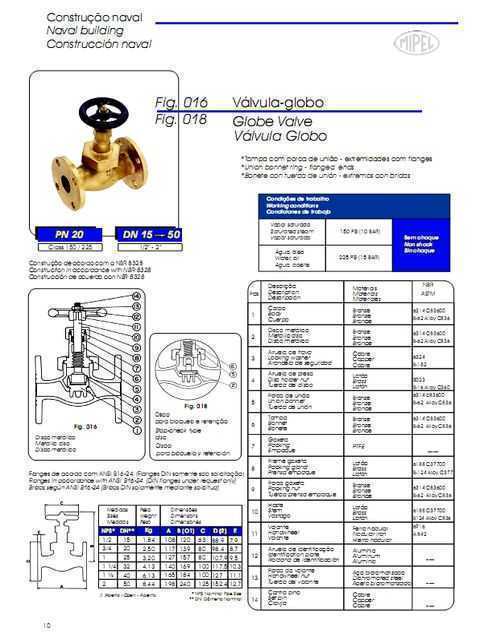

　　在民用给排水、暖通空调、小型化工工艺支路这类公称通径不大、压力等级不高的管路系统里，DN20规格的截止阀是出镜率极高的截断类部件，这次做的这款法兰连接黄铜截止阀，就是针对这类场景的常规工况做的结构落地。先从实际安装边界说，两端采用ANSI B16.24标准的黄铜法兰，法兰盘上开有两个对称的螺栓过孔，安装时不需要额外加工焊接坡口，只要匹配对应压力等级的管路法兰，加上密封垫片穿入螺栓紧固即可，对安装现场的作业要求很低，哪怕是没有专业焊接设备的民用施工场景也能快速完成装配，法兰密封面的平面度公差控制在0.1mm以内，能适配常规的橡胶石棉垫、丁腈橡胶垫这类常用密封件，不会出现法兰面渗漏的问题。

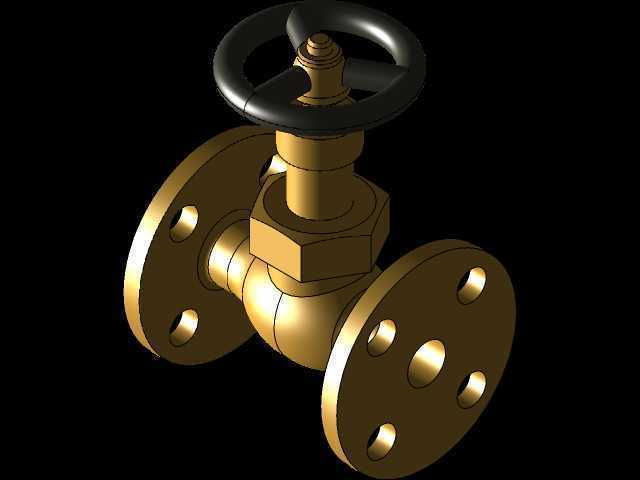

　　手轮部分采用的是经典的轮辐式铸铁手轮，表面做发黑防锈处理，手轮直径匹配DN20阀瓣的启闭力矩，正常成年男性不需要借助加力杆就能完成全行程启闭，手轮和阀杆的连接采用方榫配合加顶丝固定，长期使用如果手轮出现磨损、开裂，不需要整体更换阀门，只要松开顶丝就能拆换手轮，后期维护成本很低。阀杆的梯形螺纹副做了加厚的铜合金衬套，螺纹旋合长度比普通民用截止阀多了3牙，哪怕是频繁启闭的工况，螺纹磨损量也能控制在很低的水平，不会出现阀杆滑丝、启闭卡涩的问题。

　　阀体采用热锻黄铜成型，流道采用直通式结构，但阀瓣密封面是垂直于管路轴线的，这种结构的流阻虽然比闸阀略高，但密封性能比同规格闸阀好很多，而且截断状态下的密封面不容易被管路里的杂质冲刷磨损，适合用在需要频繁截断、不要求长期全开节流的管路上。阀瓣的密封面堆焊了锡青铜合金，硬度比阀体黄铜高20HB左右，关闭时阀瓣和阀座的密封面贴合度能达到全周无间隙，在1.6MPa的公称压力下，做1.5倍水压保压30分钟不会出现渗漏。阀杆和阀体之间的密封采用填料函结构，填充的是浸油石棉盘根，填料压盖采用两个对称的螺栓压紧，长期使用如果出现阀杆处渗漏，不需要停压拆解阀门，只要均匀拧紧压盖螺栓就能补偿填料的磨损量，在线就能完成密封维护，这一点对连续运行的管路系统来说非常实用。

　　设计的时候特意把阀盖和阀体的连接螺纹做了加大的退刀槽，装配时不会出现螺纹咬死的问题，阀盖和阀体之间的密封采用紫铜垫片，耐温范围比橡胶垫片宽很多，哪怕是输送120℃以内的热水或者低压蒸汽，也不会出现垫片老化失效的问题。整个阀门的结构高度控制在150mm以内，手轮的最大回转直径是100mm，安装时不需要预留太大的操作空间，哪怕是管路排布比较密集的管井、设备夹层里，也能顺利完成安装和后期操作。很多人做小通径截止阀的时候容易忽略阀瓣的导向结构，这款在阀瓣外侧做了三个均匀分布的导向筋，和阀座内壁的导向槽配合，启闭过程中阀瓣不会出现偏摆，密封面不会因为单侧受力出现不均匀磨损，能有效延长阀门的实际使用寿命。另外在阀体的流道转弯处做了圆弧过渡，没有直角突变的结构，一方面能降低流阻减少管路压力损失，另一方面也能减少介质里的杂质在流道内的沉积，避免长期使用后出现流道堵塞的问题。

　　从选型适配的角度说，这款阀门适合用在公称压力1.6MPa以内，工作温度在-10℃到120℃之间的水、低压蒸汽、无腐蚀性油品等介质管路上，不适合用在有强腐蚀性的酸碱介质管路，也不适合做长期节流使用——如果长期处于半开半关的状态，高速流动的介质会冲刷阀瓣密封面，很快就会出现密封失效的问题。建模的时候把所有配合面的公差都按机械设计手册的推荐值做了设定，阀杆和填料函的配合间隙控制在0.05mm到0.1mm之间，既不会因为间隙太大出现介质渗漏，也不会因为间隙太小导致阀杆启闭卡涩，法兰螺栓孔的位置度公差控制在0.2mm以内，现场安装时不会出现螺栓穿不进去的问题。
