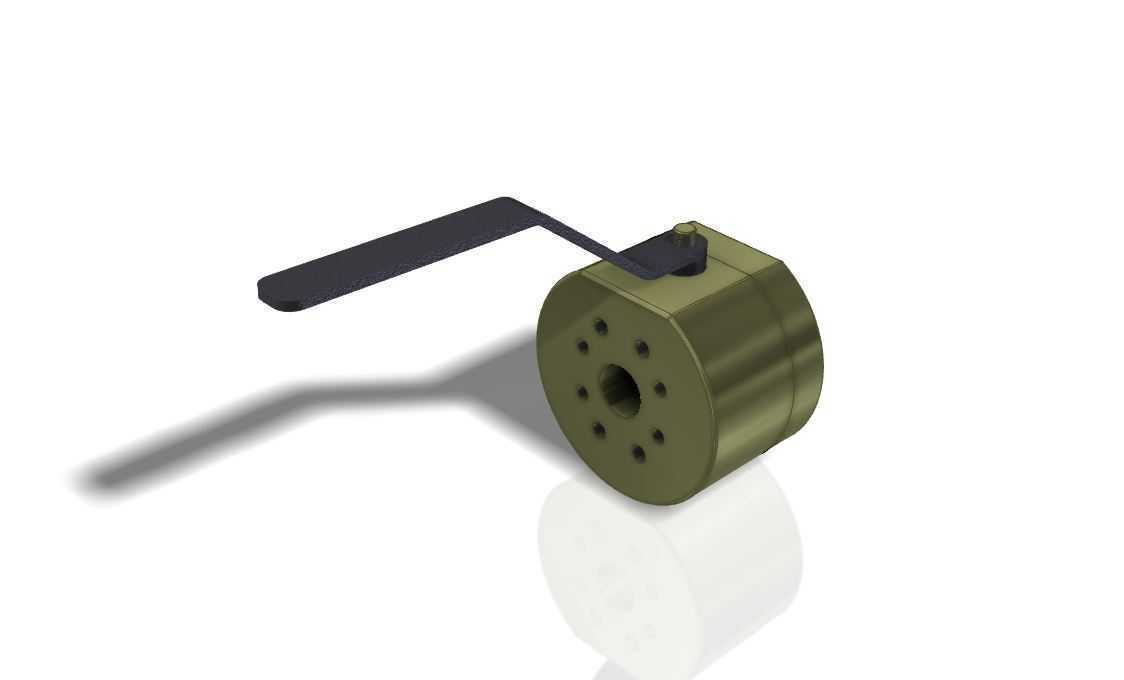

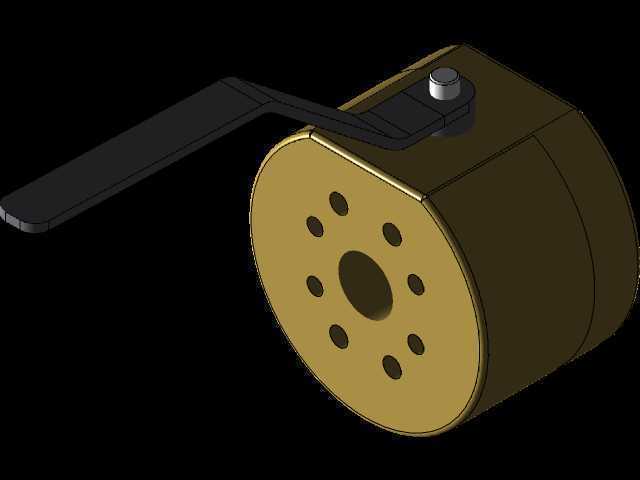

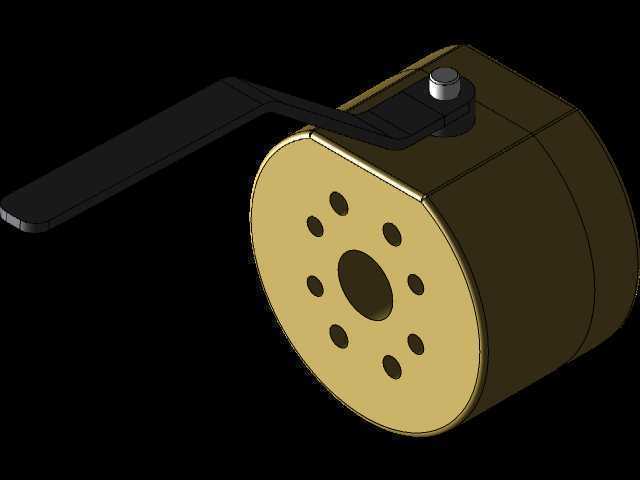

SAE法兰式高压二通球阀结构设计

　　这款法兰式高压球阀主要适配液压系统的高压管路工况，常见于工程机械液压站、重型设备液压回路、高压流体输送管线这类需要频繁通断管路介质的场景，额定工作压力覆盖6000PSI等级，能应对矿物液压油、乳化液等常规工业流体的通断控制需求。从结构设计来看，采用二通直通式流道，相比角式结构流阻更低，介质流通时的压力损失更小，适配大流量高压回路的使用需求，手柄采用杠杆式扳动结构，操作力矩经过匹配设计，在额定压力下无需额外辅助工具即可完成启闭操作，手柄的限位结构直接集成在阀盖端，能精准限制90度启闭行程，避免操作过位导致的密封件损伤。阀体连接端采用SAE标准法兰结构，法兰端面的密封槽尺寸严格匹配对应压力等级的O型圈规格，安装时无需额外加工密封面，

　　依靠法兰螺栓的预紧力即可实现端面密封，相比螺纹连接的高压阀，SAE法兰结构在大管径高压工况下的抗脉冲能力更强，不会因为管路的振动出现螺纹松动渗漏的问题，法兰面的螺栓孔位置度公差控制在0.1mm以内，能直接和同标准的液压阀块、管路法兰实现无偏差对接，安装时不需要额外修配连接面。阀体整体采用锻造件加工而成，相比铸造阀体内部组织更致密，能承受高压下的周期性压力冲击，不会出现砂眼渗漏的问题，流道内部经过去毛刺处理，介质流通时不会产生紊流导致的异常振动和噪音。球体部分采用硬密封配合结构，密封面经过研磨处理，表面粗糙度达到Ra0.8以下，在高压工况下的密封可靠性更高，长期频繁启闭也不会出现密封面磨损导致的内漏问题，阀杆部位采用双重密封结构，

　　底层为抗挤出的硬质密封垫，外层为防尘密封圈，既能防止内部高压介质沿阀杆渗漏，也能阻挡外部的粉尘、水汽进入阀体内腔磨损密封件。从安装边界来看，这款球阀的法兰端面到阀体另一侧的轴向尺寸经过紧凑化设计，在同压力等级同通径的球阀中占用的安装空间更小，适合在布局紧凑的液压阀组、设备内部管路中使用，手柄的转动半径范围内没有额外的突出结构，安装时不需要预留过大的操作空间，扳动手柄时不会和周边的管路、其他元件发生干涉。在实际选型应用中，这类高压法兰球阀通常布置在液压泵的出口端、执行元件的进回油管路端，作为回路的检修切断阀使用，日常维护时不需要排空整个系统的介质，只需要关闭对应位置的球阀即可断开局部回路，方便更换下游的液压元件，相比普通低压球阀，

　　这款产品的所有承压部件都经过高压强度校验，能承受1.5倍额定压力的静压测试，在系统出现瞬时压力冲击时也不会出现阀体开裂、密封失效的问题。设计过程中针对高压工况的受力特点，对阀体的壁厚、法兰螺栓的规格、球体的受力接触面都做了有限元校核，在保证结构强度满足压力要求的前提下尽可能压缩阀体的整体重量，避免给管路带来额外的承重负担，阀体外部的氧化处理层能适应常规工业环境的防腐蚀需求，在潮湿、有少量油污的工况下长期使用也不会出现表面锈蚀的问题。
