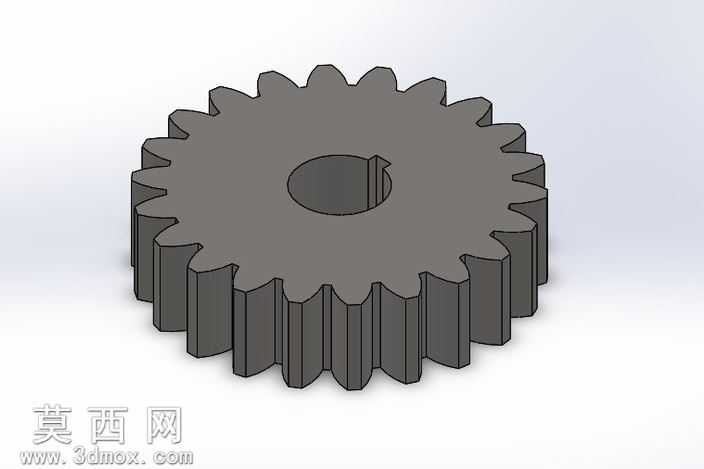

带键槽直齿圆柱传动齿轮三维建模作品

本作品为标准直齿圆柱齿轮三维建模成果，建模过程依托三维机械设计软件完成，整体遵循机械设计手册中渐开线圆柱齿轮的相关规范进行参数化构建。建模初期首先确定齿轮的核心设计参数，依据传动场景的载荷、转速匹配需求设定模数、齿数、压力角等基础参数，通过参数化草图绘制渐开线齿廓曲线，保证齿形的啮合精度符合传动要求，避免出现齿面干涉、啮合卡顿的设计缺陷。齿坯部分采用拉伸特征完成主体结构构建，中心轴孔位置按照平键连接的标准尺寸设计键槽结构，键槽的宽度、深度、轴向位置均严格遵循公差配合要求，确保齿轮与传动轴装配时能够实现可靠周向固定，稳定传递扭矩不发生相对转动。齿形部分通过阵列特征完成全部轮齿的均匀排布，阵列过程严格保证齿距的一致性，每个轮齿的齿厚、齿高参数统一，确保齿轮运转时的动平衡性能，减少高速传动场景下的振动与噪音。材质渲染阶段选用工业常用的45号结构钢材质，调整材质的粗糙度、金属度参数还原真实钢制齿轮的哑光金属质感，渲染过程添加柔和的环境光与定向光源，清晰展现齿廓的曲面结构、键槽的棱角细节以及齿轮端面的平整特征，整体模型无破面、无重叠特征、无几何错误。设计过程中充分考虑齿轮的实际加工工艺性，轮齿的过渡圆角、轴孔的倒角、键槽的退刀结构均做了符合机加工要求的处理，避免出现无法加工的尖锐死角，模型既可以用于机械传动方案的虚拟装配验证、运动仿真模拟，也可作为数控加工、3D打印的基础模型使用，能够直观展现直齿圆柱齿轮的结构特征与装配逻辑，为机械传动系统的设计提供可靠的三维模型支撑。
