带键槽内孔斜齿螺旋齿轮三维设计

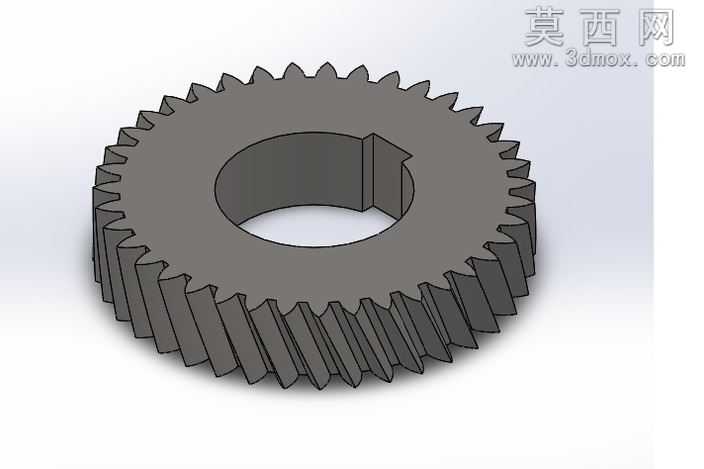

本螺旋齿轮采用SolidWorks三维参数化建模完成，建模过程严格遵循机械设计中齿轮传动的相关规范，首先通过齿廓渐开线方程绘制精准的端面齿形轮廓，再根据螺旋角参数对齿形进行螺旋扫掠操作，生成连续均匀的斜向轮齿结构，保证每一个轮齿的螺旋升角一致、齿距均匀，齿面过渡平滑无棱角畸变。建模时重点处理了内孔与键槽的结构：中心内孔采用基准轴同轴约束保证与齿轮外圆的同轴度公差，键槽特征通过拉伸切除生成，键槽的侧壁与底面保持垂直，边角处按照工艺要求做了微小倒角处理，避免实际加工时出现应力集中问题，同时保证与对应传动轴的键连接配合精度。轮齿部分在建模完成后对齿顶、齿根位置做了圆角过渡处理，还原实际机加工齿轮的工艺特征，避免尖锐棱边带来的装配干涉与应力断裂风险。材质渲染阶段选用了常用的45号结构钢材质，赋予模型哑光金属质感，调整环境光与漫反射参数，清晰呈现轮齿的螺旋走向、齿面的曲面形态以及内孔键槽的结构细节，渲染视角采用斜向等轴测视角，可同时观察齿轮的端面轮廓、轮齿轴向排布形态以及内孔的键槽结构，直观展示零件的整体结构特征。设计过程中优先保证齿轮的传动合理性，轮齿的模数、齿数、螺旋角参数匹配通用传动场景的使用需求，内孔直径与键槽尺寸符合标准传动件的尺寸规范，整体模型特征树逻辑清晰，各参数可编辑调整，方便后续根据实际传动比、安装尺寸需求修改参数生成适配的衍生齿轮模型，可用于机械传动结构的虚拟装配、运动仿真、干涉检查以及工程图生成等工作场景，模型的所有结构特征均对应实际加工可实现的工艺，不存在无法落地的异形结构，能够直接对接后续的数控加工、3D打印等制造环节。
