带安装底座的定滑轮支撑机构设计

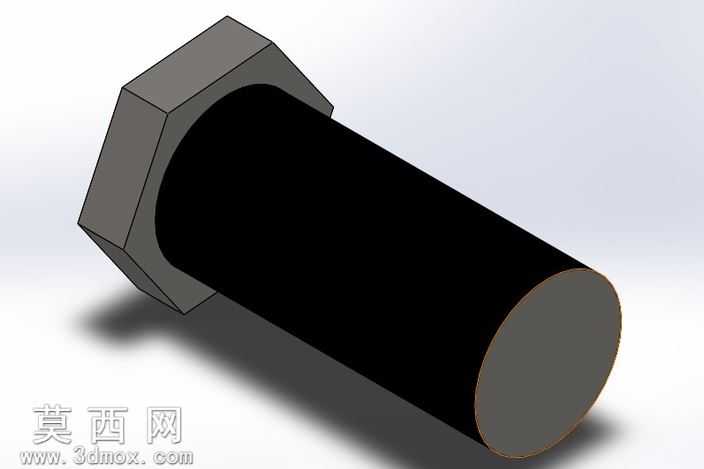

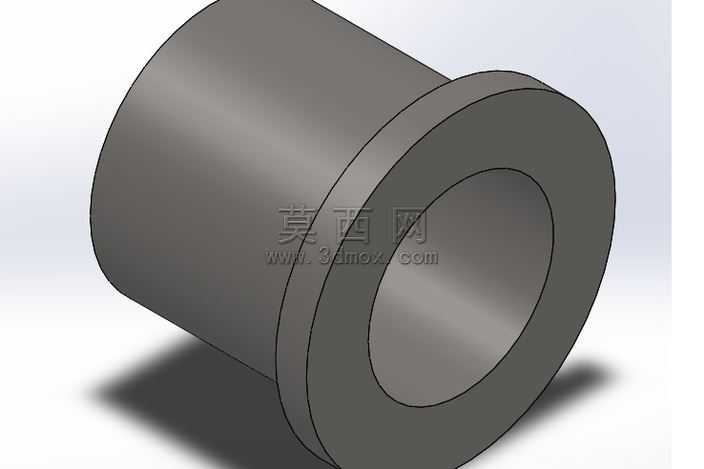

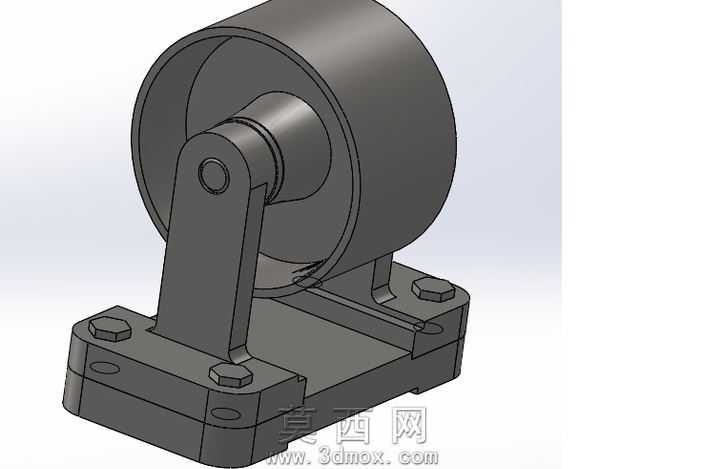

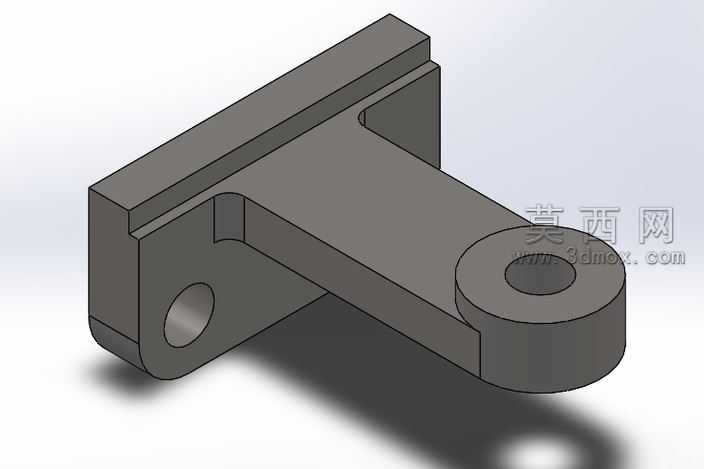

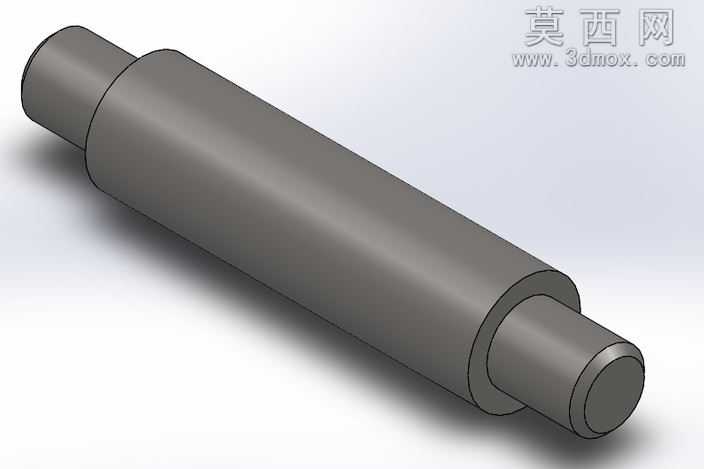

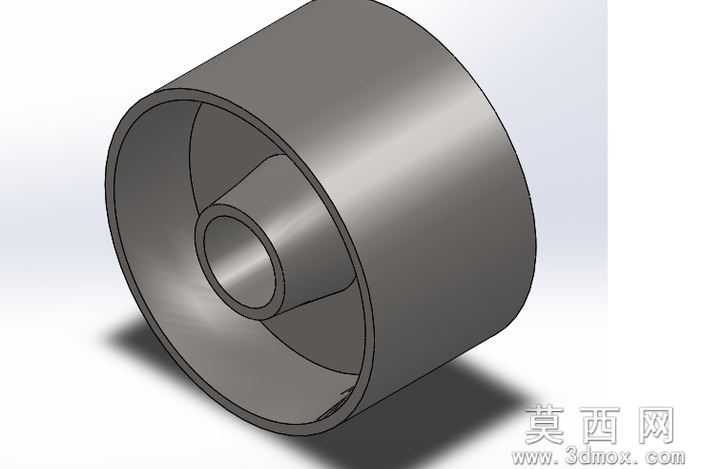

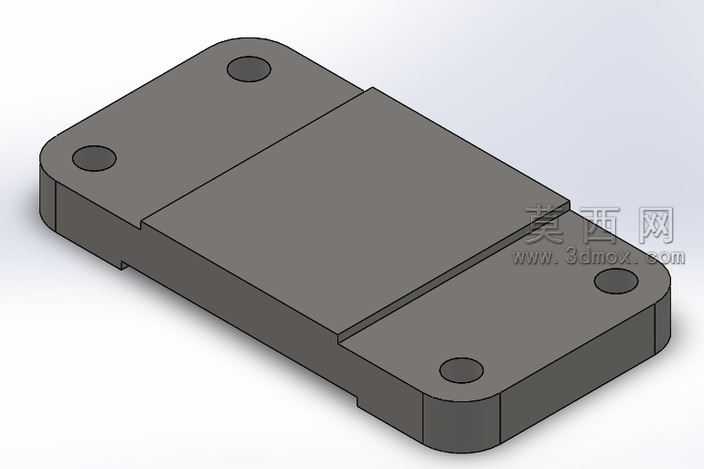

本作品为带安装底座的定滑轮支撑机构三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械设计通用规范，所有特征尺寸均按照实际五金配件的通用加工公差设定，保证模型可直接对接生产加工环节。模型整体采用自底向上的装配建模思路，先分别完成滑轮主体、支撑立板、安装底座、六角螺栓、连接销轴等单个零件的建模，再通过同轴心、重合、平行等标准装配约束完成整体组装，装配过程中预留了滑轮的转动自由度，可在软件环境中直接模拟滑轮绕销轴的转动动作，验证机构运动的顺畅性。渲染环节采用哑光金属材质模拟铸铁滑轮与钢制支撑件的表面质感，通过环境光遮蔽效果凸显零件的棱角与装配缝隙，搭配浅灰色渐变背景突出机构主体结构，让整体展示效果更贴近工业实物的视觉表现。结构设计上，滑轮主体采用中空轮体结构，在保证轮体结构强度的前提下有效降低整体自重，轮体内腔预留轴承安装位，可适配标准深沟球轴承实现低摩擦转动；支撑立板采用L型折弯式结构，底部与安装底座通过两个内六角螺栓紧固连接，立板上部开设销轴安装孔，孔位边缘做倒角处理避免装配时刮伤销轴表面；安装底座为平板式结构，四个角位置开设沉头螺栓孔，可通过螺栓将整个机构固定在设备机架或安装平面上，底座表面设置的定位凸台可与支撑立板底部的凹槽配合，实现装配时的快速定位，减少装配调整时间。设计过程中充分考虑了机构的通用性与维护便捷性，所有紧固件均采用国标标准件，替换采购成本低，销轴与支撑立板、滑轮的配合间隙经过优化，既保证转动无卡顿，又避免间隙过大导致的晃动问题，整体结构紧凑，承载能力强，可广泛应用于各类需要改变绳索牵引方向的轻载传动场景，也可作为教学案例用于机械结构装配、运动仿真相关的课程演示。
