外六角全螺纹螺栓标准紧固件三维设计

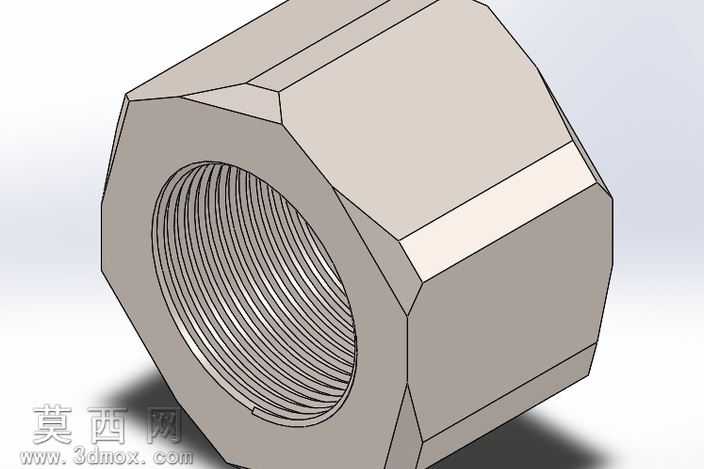

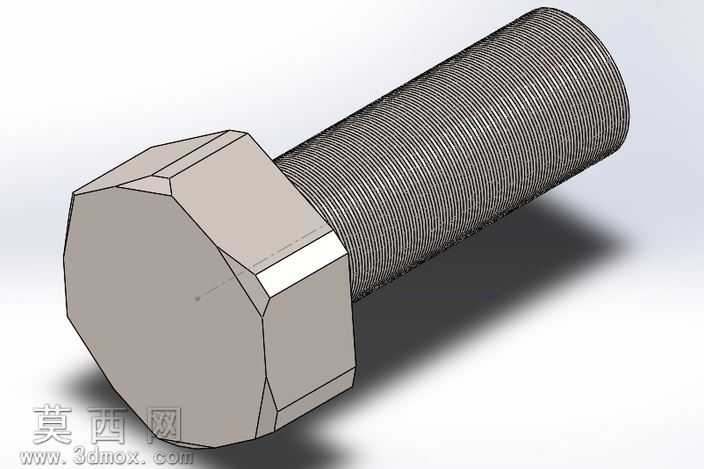

本作品为外六角全螺纹螺栓的三维参数化设计模型，建模过程严格遵循公制紧固件的通用尺寸规范，在SolidWorks环境下完成全特征构建。建模初期先绘制螺栓头部的六边形截面草图，通过拉伸凸台命令生成六角头基体，随后对六角头的棱边做统一倒角处理，还原实际生产中螺栓头部的工艺倒角结构，避免锐边带来的装配干涉与安全隐患。杆部建模以六角头端面中心为基准绘制圆形截面，拉伸生成光杆基础后，通过螺旋线/涡状线命令生成匹配螺距的螺旋路径，再绘制牙型截面轮廓沿路径扫描切除，生成连续完整的全螺纹结构，螺纹牙型的牙顶、牙底圆弧均按照标准螺纹参数设置，还原真实螺纹的啮合特征。材质配置上为模型赋予了常用碳钢紧固件的金属材质，调整材质的粗糙度、反光度参数模拟镀锌螺栓的哑光金属质感，渲染阶段采用柔和的环境光源，添加柔和的接触阴影，清晰呈现六角头的平面棱边结构与螺纹的连续螺旋纹理，直观展示零件的外观形态。结构设计上重点还原了外六角螺栓的受力特征，六角头的对边尺寸、对角尺寸、头部厚度均与通用标准件参数一致，全螺纹的杆部设计可适配不同厚度的被连接件，搭配对应规格螺母即可实现紧固连接，模型各特征参数均可编辑调整，可通过修改尺寸参数快速生成不同公称直径、不同长度的同系列螺栓模型，可用于机械装配模拟、紧固件选型展示、工装夹具设计配套等场景，能够直观体现螺纹连接的装配关系，帮助设计人员快速完成装配体的紧固件布局，验证螺栓与安装孔、被连接件的间隙是否合理，避免实际装配中出现长度不匹配、头部干涉等问题。
