简易板材注塑成型模具结构设计

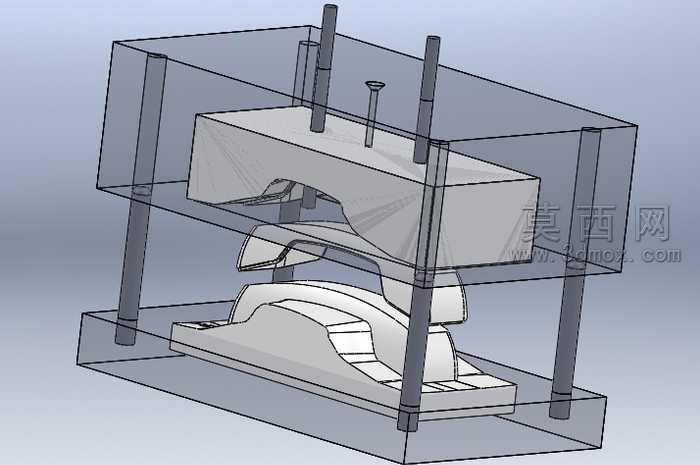

本套注塑模具采用三维参数化建模方式完成整体结构搭建，建模过程中优先遵循注塑模具的通用设计逻辑，针对板材类塑件的成型需求完成各部件的结构匹配。模型整体采用透明化显示方式呈现模架部分，能够清晰直观地展示内部的型腔、型芯以及导向、顶出相关结构的排布关系，便于快速理解模具的开合模动作逻辑。模架部分选用标准两板模基础结构，四根导柱呈对称分布在模架四角，为动定模开合过程提供精准的导向定位，避免合模过程中出现型腔错位的问题，保证塑件成型的尺寸精度。型腔与型芯部分根据板材塑件的外形特征做了针对性的仿形加工设计，成型面完全贴合塑件的曲面轮廓，能够保证注塑完成后板材塑件的外观面完整无缺，同时在边角位置做了合理的圆角过渡处理，避免注塑过程中出现应力集中的问题，也能减少塑件成型后的飞边产生概率。顶出结构采用均匀分布的顶杆设计，顶杆排布位置对应塑件的非外观面区域，顶出过程中受力均匀，能够避免塑件顶出过程中出现变形、顶白等缺陷。建模过程中对各部件的装配关系做了完整的约束匹配，所有活动部件都保留了合理的运动间隙，能够模拟完整的开合模、顶出复位动作流程。材质分配上，模架部分选用标准模具钢材质，型腔型芯部分根据成型需求匹配对应的高光模具钢材质，透明模架部分调整了透明度参数，既能够区分不同功能的部件，也不会遮挡内部的成型结构。整体设计偏向简易实用的方向，在满足板材塑件成型需求的前提下尽可能简化了模具结构，降低了模具的加工制造成本，适合小批量的板材类塑件生产使用，结构设计上也预留了后续修改调整的空间，可根据实际的塑件尺寸变化快速调整型腔型芯的参数，具备较好的通用性。
