五辐式汽车轮毂钢圈结构设计

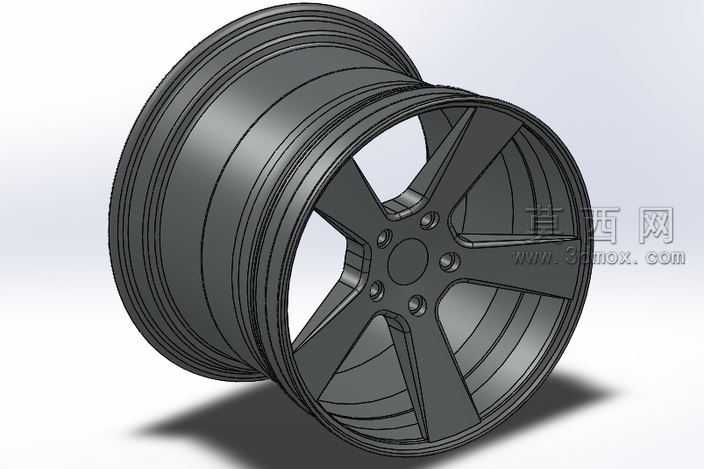

本作品为汽车轮毂钢圈的三维参数化建模成果，整体采用经典五辐式造型设计，建模过程严格遵循汽车车轮的实际装配尺寸规范，完整还原了钢制轮毂的全结构细节。建模阶段先以旋转特征构建轮辋的主体筒体结构，精准绘制轮辋的多层台阶轮廓，匹配轮胎安装的密封配合面尺寸，同时预留轮缘的加厚结构以保障车轮行驶过程中的抗冲击性能。轮辐部分采用拉伸加拔模特征完成主体造型，五根辐条采用等夹角均匀分布设计，辐条截面做渐变过渡处理，从中心安装盘向外逐步收窄，既保证辐条的结构强度，又兼顾轻量化设计需求。中心安装区域完整构建了螺栓孔的定位阵列，五个安装孔按照标准PCD节圆尺寸均匀排布，每个孔位都做了沉头倒角处理，匹配轮毂螺栓的装配公差，中心定位孔的尺寸也严格对应车轴的配合标准，保证安装后的同轴度要求。模型的细节处理上，轮辋表面的防滑槽、辐条边缘的圆角过渡、安装面的平整贴合面都做了精细化特征构建，避免锐边应力集中的问题。材质渲染阶段赋予模型深灰色哑光金属材质，模拟钢制轮毂的表面处理效果，通过光影调整突出轮辋的曲面层次和辐条的立体结构，阴影效果贴合实体摆放的真实光影逻辑，完整呈现出成品轮毂的厚重质感与工业设计美感。整体设计兼顾结构强度、装配适配性与外观造型，可用于汽车零部件结构教学、装配模拟演示以及改装轮毂的方案参考，建模过程特征树逻辑清晰，参数可编辑调整，便于后续根据不同车型需求修改尺寸参数，适配不同规格的轮胎与车型安装要求。
