汽车发动机多缸曲轴结构三维设计

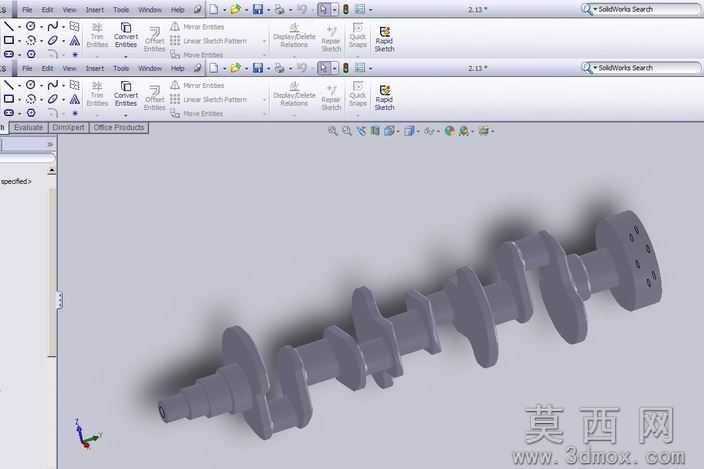

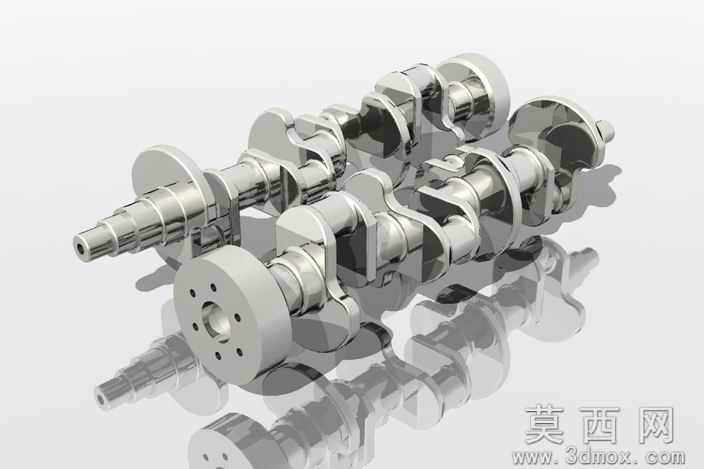

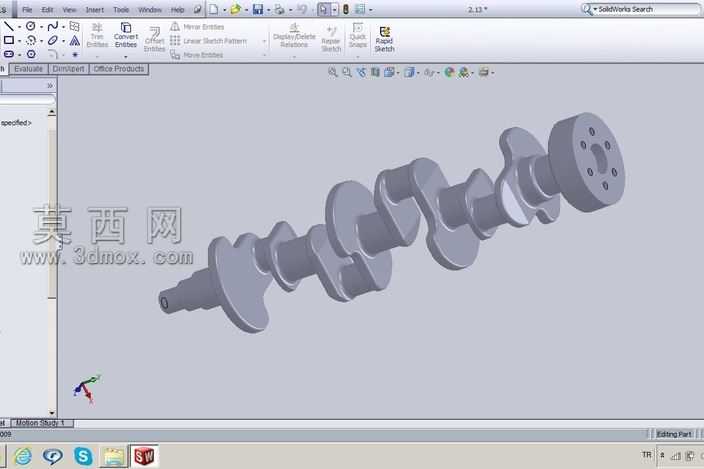

本作品为汽车发动机核心部件曲轴的三维结构设计，建模过程严格遵循内燃机曲轴的实际工程尺寸规范，完整还原了多缸曲轴的全部功能结构。建模阶段采用参数化设计思路，先通过草图绘制确定各主轴颈、连杆轴颈的中心距与回转半径，再通过旋转特征生成轴类基础基体，随后依次添加曲柄臂、平衡块、前端驱动轴段、后端输出法兰等结构，对各轴颈过渡圆角、润滑油道孔、法兰连接螺栓孔等细节特征做了精细化处理，保证模型结构与实际工业产品完全一致。材质渲染方面，整体采用高强度合金结构钢材质，通过调整金属材质的粗糙度、反射率参数，还原了锻钢曲轴经精加工后的金属光泽与表面质感，平衡块与轴颈的表面加工纹理做了差异化处理，清晰区分不同加工工序的表面特征。结构设计上，各连杆轴颈按照发动机点火顺序错开对应相位角，平衡块的配重轮廓经过优化，可有效抵消曲轴高速回转时产生的往复惯性力与离心力，前端轴段预留了正时齿轮、皮带轮的安装定位结构，后端法兰设置了与飞轮连接的定位销孔与螺栓孔，各润滑油道的走向完全符合实际润滑系统的设计要求，可清晰展示压力润滑油从主轴颈流向连杆轴颈的完整通路。模型整体装配关系严谨，各段轴颈的同轴度公差、曲柄臂的平行度公差均参考实际工程设计标准设置，既可以用于内燃机结构原理的教学演示，也可作为发动机动力系统设计的参考样例，直观展现曲轴将活塞往复直线运动转化为旋转扭矩输出的核心工作原理，帮助设计者理解曲轴在动力传动系统中的关键作用与结构设计要点。
