钢结构斜屋面支撑框架结构设计

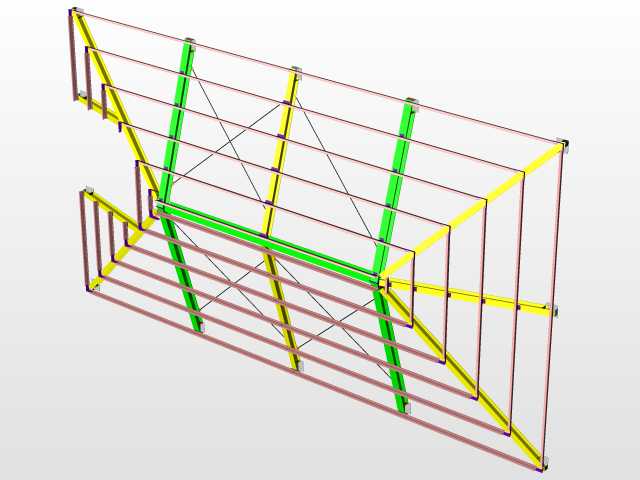

该结构为建筑屋面配套的钢结构支撑体系，主要应用于大跨度工业厂房、仓储库房、大型公共场馆的斜向屋面承重场景，承担屋面围护板材、附属设施的荷载传递，同时兼顾屋面结构的整体抗风、抗震性能需求，可将屋面区域的竖向荷载、水平风荷载均匀传导至下部主体承重梁柱结构，避免局部应力集中引发的结构形变问题。从实际使用场景来看，这类斜向屋面支撑框架适配坡度在15度到45度之间的坡屋面构造，可根据屋面实际跨度调整杆件排布密度，在雨雪量较大的区域，可通过加密横向檩条间距提升整体承重冗余量，应对积雪堆积带来的额外荷载；在沿海强风区域，可通过增设斜向交叉拉杆的方式，强化框架整体的抗侧移能力，降低强风天气下屋面结构掀揭、形变的风险。设计层面采用主次杆件分层排布的思路，主受力杆件沿屋面坡度方向通长布置，作为核心承重传力路径，选用截面尺寸更大的型钢材质，保证长跨度下的抗弯抗扭性能；次杆件沿水平方向等距排布，直接承接屋面围护板材的固定荷载，杆件间距匹配常规屋面彩钢板、夹芯板的标准安装宽度，无需额外裁切板材即可完成现场铺装，大幅降低现场施工的裁切工作量与材料损耗。交叉斜向拉杆设置在相邻主杆件之间，通过螺栓铰接的方式与主次杆件连接，既可以抵消框架整体的侧向剪切力，又能抵消温度形变带来的内部应力，避免刚性焊接连接在温差较大环境下出现焊缝开裂的问题。安装边界方面，框架下端通过预埋连接板与下部屋面圈梁固定，上端与屋脊处的横向承重梁连接，所有连接节点均采用标准化螺栓孔位设计，现场施工时无需二次打孔，仅需匹配孔位穿入螺栓紧固即可完成单段框架的安装，单段框架的宽度适配常规吊装设备的作业半径，可在地面完成分段拼装后整体吊装就位，减少高空作业的工作量与安全风险。杆件连接处均做了倒角过渡处理，避免尖锐棱角划伤施工人员，同时也能减少应力集中点，提升长期使用下的结构疲劳寿命。整体框架采用镂空式排布设计，在保证承重性能的前提下尽可能降低结构自重，减少下部主体结构的承重负担，同时镂空结构也便于屋面通风、管线穿行，适配屋面光伏板铺设、通风设备安装等后续改造需求，无需对原有支撑框架做大规模改动即可完成附属设施的加装固定。
