1/2规格内外螺纹连接直通式截止阀结构

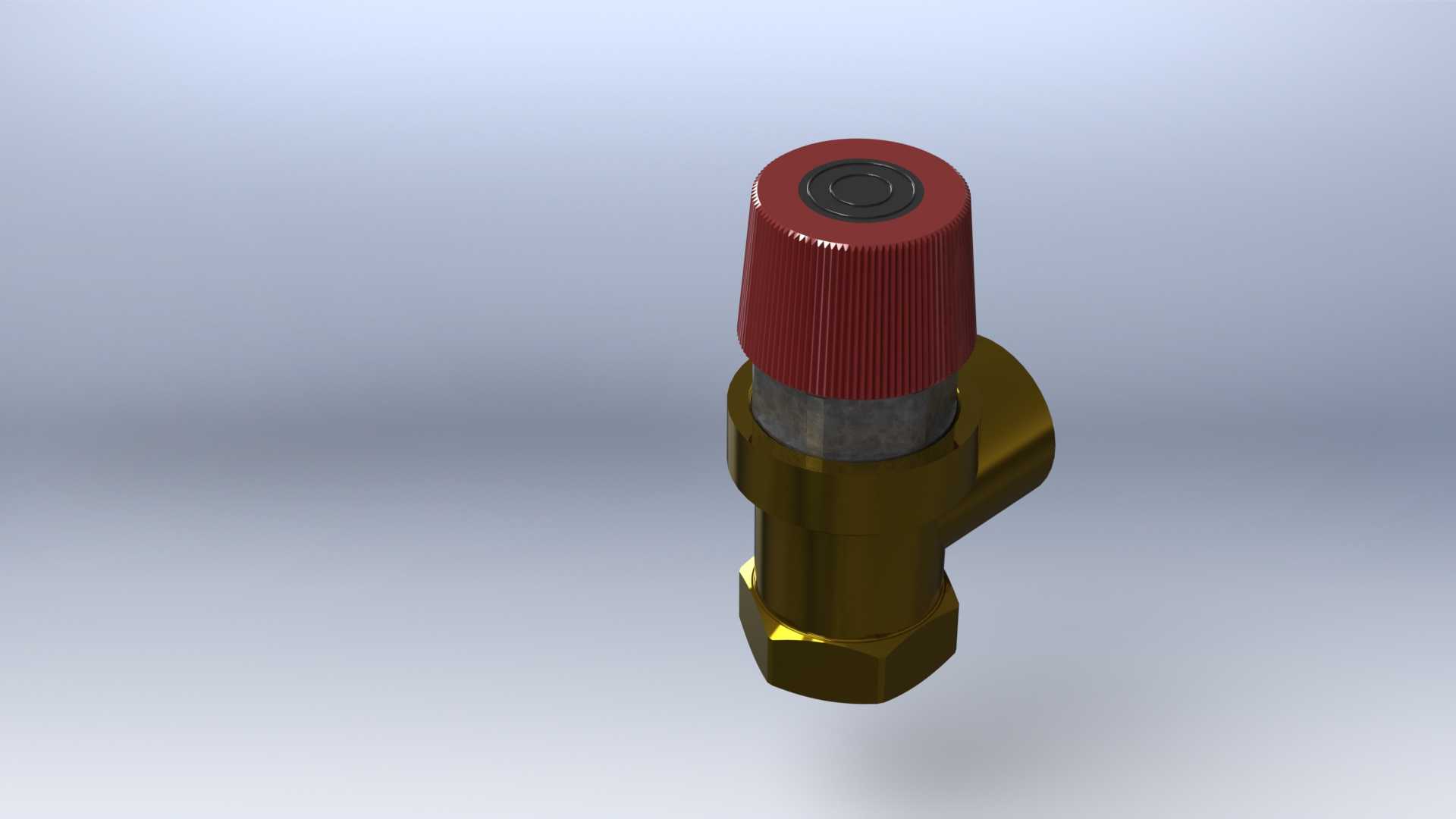

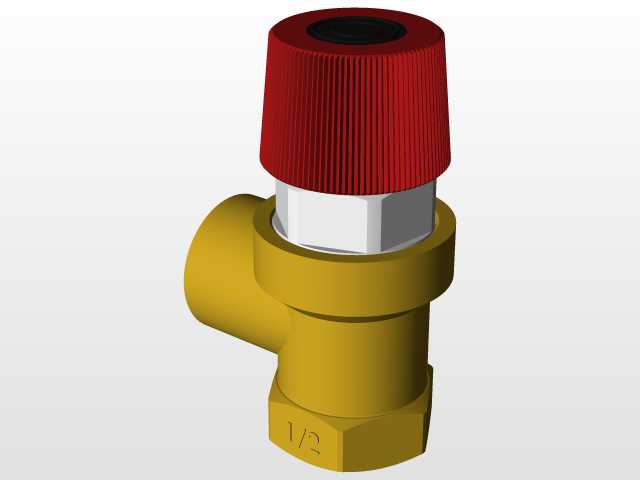

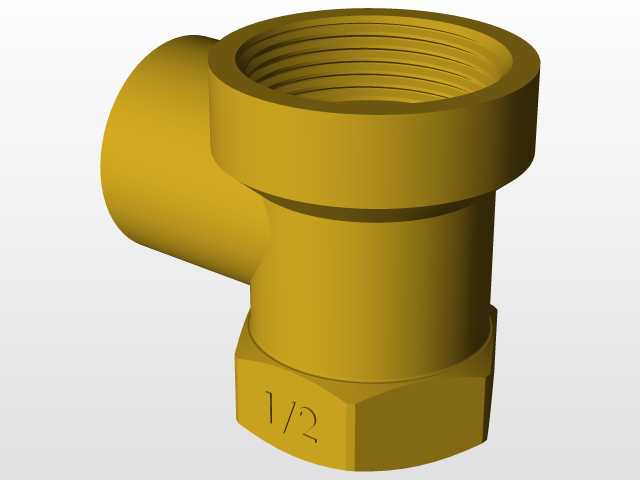

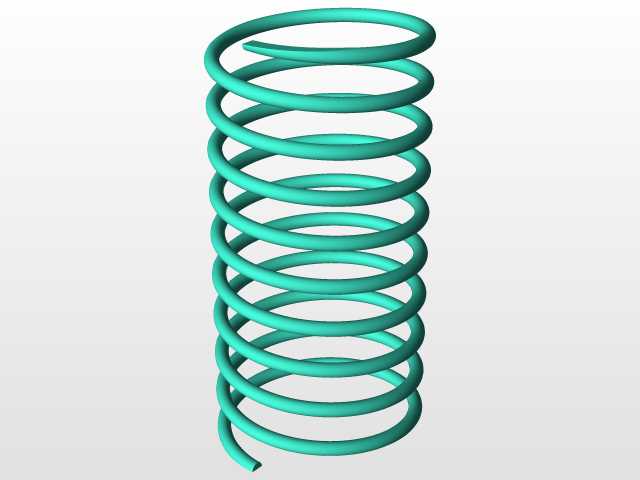

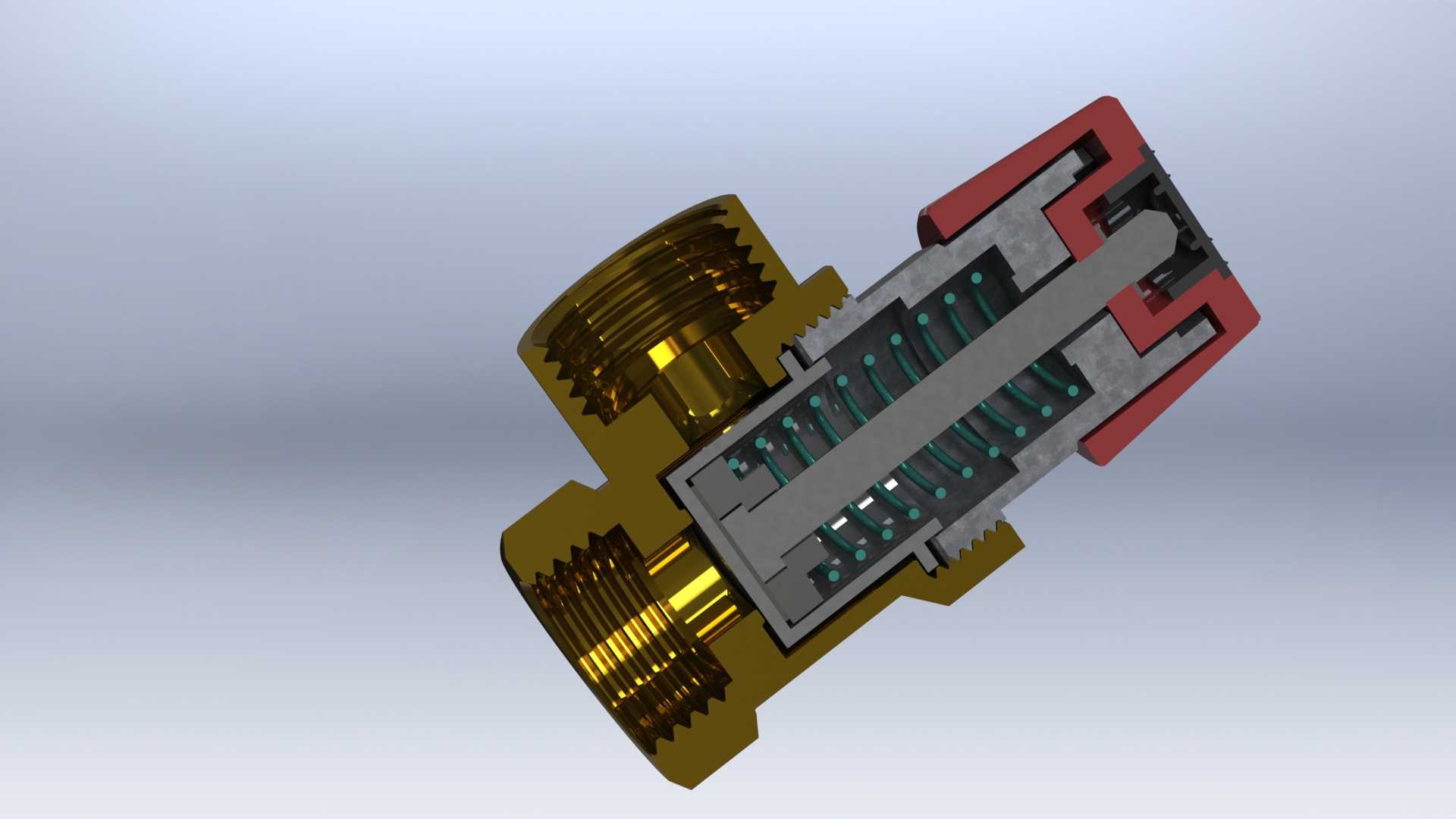

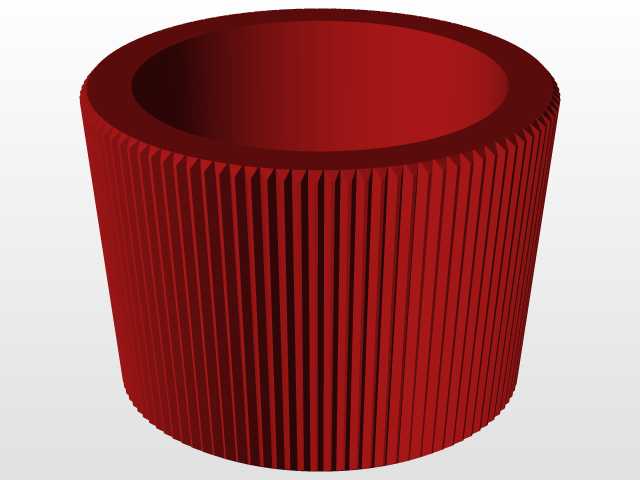

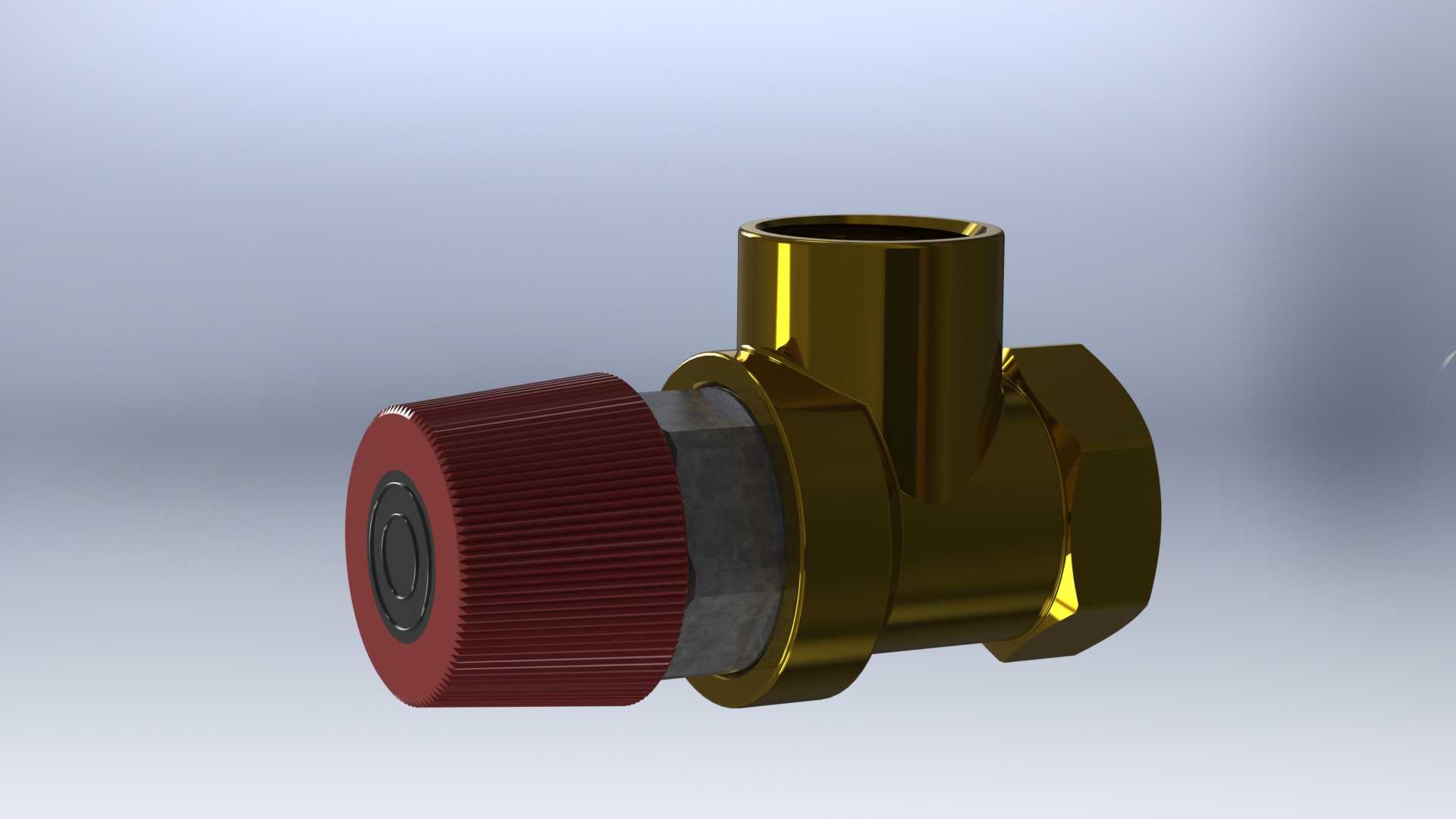

这款1/2规格的直通式阀件，主要应用在民用给排水、小型气动回路、低压液压支路、家装水暖管路这类对通径要求不高的流体输送场景中，日常承担管路通断控制、介质流向截断的核心作用，相比同通径的球阀，它的截流密封面受介质冲刷影响更小，长期使用后的密封可靠性更稳定，适合不需要频繁调节开度、仅做通断切换的管路节点。从结构设计来看，这款阀采用两端外螺纹的连接形式，安装时可直接匹配内螺纹接头或者缠好生料带后拧入对应内螺纹管路端口，不需要额外配置法兰转接件，安装空间占用更小，适合排布紧凑的小型管路系统。整体采用直通式流道布局，介质从一端螺纹口进入后，沿直线流道抵达阀芯密封位置，再从另一端螺纹口流出，流道转折少，介质流动的压损相对更低，不容易在阀腔内部残留介质杂质，日常维护拆洗的难度也更低。内部的阀芯组件采用弹簧复位结构，常态下弹簧推动阀芯抵紧密封座实现管路截断，当控制端通入对应压力的控制介质或者手动触发开启动作时，阀芯克服弹簧弹力向后移动，流道导通，这种结构的响应速度快，复位可靠性高，不会因为长期静置出现阀芯卡滞无法复位的问题。从安装边界来看，这款阀的主体为黄铜材质，外部的控制端部分采用红塑材质做防护与标识，整体径向最大尺寸不超过同通径普通手动球阀的1.2倍，轴向安装长度适配常规1/2阀件的安装预留空间，不需要对原有管路的安装位做额外改造就能直接替换同规格的老旧阀件。设计过程中特意将密封件做了嵌入式安装处理，密封件嵌在阀芯的定位槽内，不会因为介质长期冲刷出现密封件移位、脱落的问题，同时阀芯的导向段做了加长处理，阀芯往复移动时的同轴度更好，不会出现偏磨导致的密封失效。在实际选型适配时，这款阀适合工作压力不超过1.6MPa的水、低压气体、无腐蚀性轻质油类介质，使用环境温度范围覆盖常规民用与普通工业场景的温区，不需要额外做保温或者散热处理就能稳定工作。建模过程中还原了内部的弹簧排布、阀芯密封结构、螺纹牙型细节、外部防护件的卡扣连接结构，不管是做管路系统的装配干涉检查，还是做阀件的结构原理演示，都能直接调用，不需要再额外做结构补全。
