基于Poveda图纸的单向直线连铸机结构

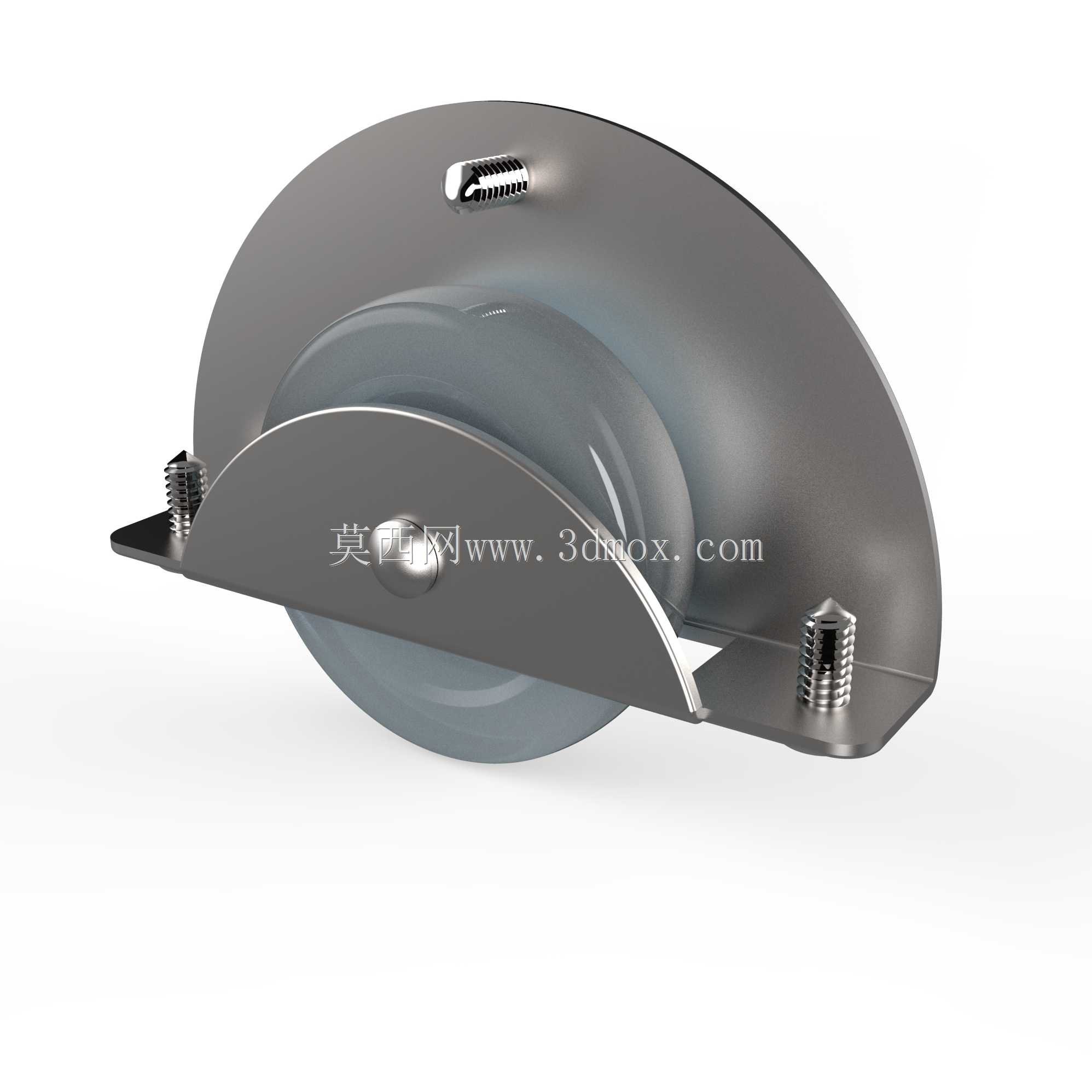

这套单向连铸机的轮组导向结构，主要适配小型有色金属连续铸造生产线的铸坯导向牵引工况，在铜杆、铝杆等小截面型材连铸作业中，承担铸坯出结晶器后的承托、导向与轨迹约束作用，避免高温铸坯在牵引过程中出现跑偏、翘曲变形，保障连续铸造过程的出料稳定性。从结构设计来看，主体采用半包覆式轮罩搭配中部导向滚轮的布局，滚轮采用高耐磨材质加工，轮面做圆弧过渡处理，匹配圆形截面铸坯的接触形态，减少接触应力集中，避免铸坯表面产生压痕缺陷；两侧的安装支耳预留了标准螺栓安装孔，可直接固定在连铸机的机架导轨上，安装时可通过调整垫片厚度微调滚轮的高度位置，适配不同直径规格的铸坯导向需求。轮罩采用薄钢板冲压成型，半包围结构既可以阻挡铸造过程中飞溅的氧化皮、冷却液溅入滚轮轴承部位，延长轴承使用寿命，又不会遮挡铸坯的通行路径，方便操作人员实时观察铸坯的运行状态。轮罩顶部预留的观察缺口，可用于日常巡检时查看滚轮的磨损情况，无需拆解结构即可快速判断部件损耗状态，降低设备维护的停机时间。设计过程中，滚轮的转动间隙控制在合理范围内，既保证滚轮可随铸坯牵引灵活转动，减少滑动摩擦对铸坯表面的划伤，又避免间隙过大导致铸坯运行时产生跳动；两侧的固定螺栓采用防松结构设计，适配铸造车间高温、多振动的工况，避免长期运行后螺栓松动导致结构移位。安装边界方面，整体结构的横向宽度适配常规小型连铸机的机架安装间距，滚轮的中心高度与结晶器出料口、牵引机的进料中心保持同轴，安装时需保证滚轮的轮面中心与铸坯运行轨迹重合，偏差控制在0.2mm以内，避免铸坯运行过程中产生侧向力。在实际应用场景中，这类导向轮组通常沿铸坯运行路径间隔布置多组，根据铸坯的材质与牵引速度调整布置间距，对于硬度较低的铝坯可适当加大间距，对于高温下强度稍低的铜坯则缩小间距，保证铸坯在完全冷却前得到足够的承托。结构上没有多余的复杂部件，加工难度低，易损件仅为中部滚轮与内置轴承，更换时只需拆解单侧固定螺栓即可完成操作，适配铸造车间快节奏的生产维护需求。轮罩的边缘做了折边处理，既提升了结构整体的刚性，避免薄钢板受高温烘烤产生变形，又可以防止边缘锐边划伤操作人员，符合车间作业的安全设计要求。
