十字槽快装式家具板件连接锁紧结构

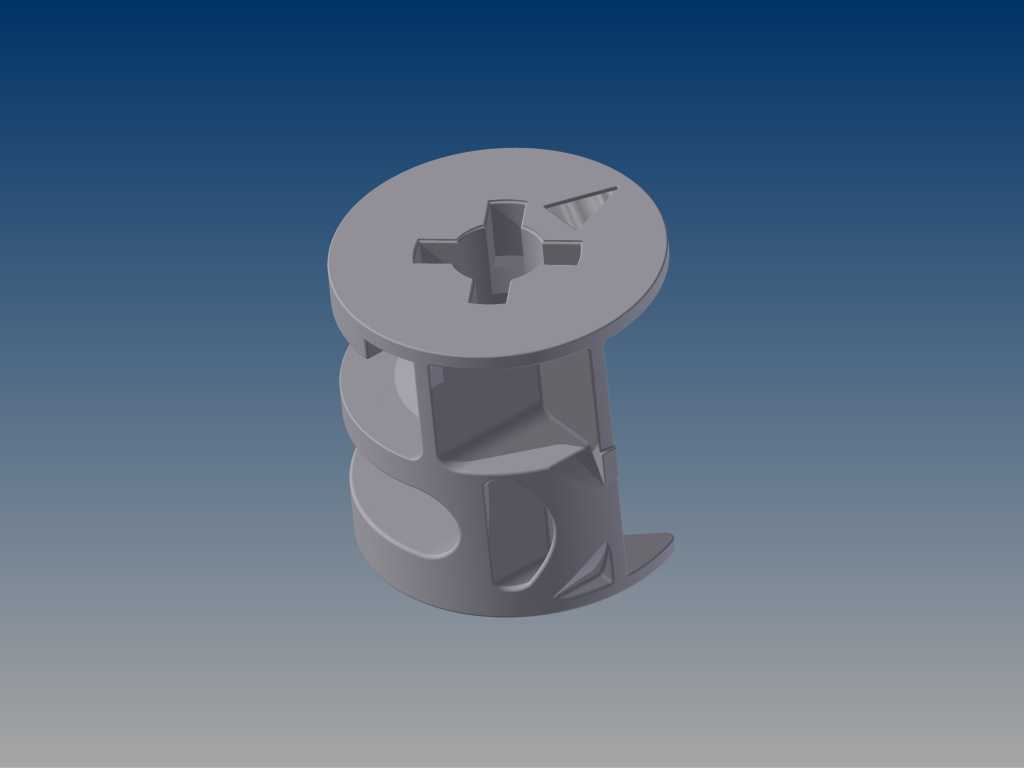

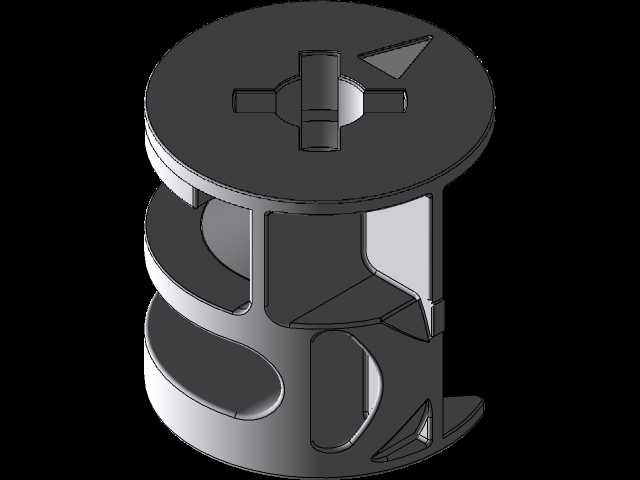

这类锁紧连接件主要应用于定制板式家具、模块化展架、快装办公隔断的板件拼接场景，替代传统三合一连接件的部分安装工序，适配16-18mm厚度的常规饰面刨花板、密度板的现场装配需求，在全屋定制安装、展会快搭工位、装配式内装隔墙作业中使用频率较高。从结构功能来看，该零件依靠自身柱身的导向斜槽与预埋在相邻板件内的膨胀螺母杆配合，顶部十字槽可适配普通十字螺丝刀完成旋紧操作，旋动过程中柱身的凸轮曲面会逐步拉紧预埋杆，实现两块垂直拼接板件的面与面紧密贴合，相比传统偏心轮连接件，该结构的柱身自带定位止退结构，安装时无需额外校准偏心轮的入槽角度，新手安装容错率更高。设计阶段优先考虑了安装效率与板件受力的平衡，顶部圆盘直径设置为15mm，可完全覆盖板件上预先钻好的12mm安装孔，避免安装孔边缘的饰面崩边外露；柱身总长度控制为13mm，刚好适配常规18mm板件的半孔预埋深度，不会出现柱身顶穿板件饰面的问题。柱身侧面的螺旋导向槽做了15度的导入斜角，装配时预埋杆可顺着斜角自动滑入锁紧位，不需要刻意对准槽口；底部的弹性卡扣结构在插入安装孔时会产生轻微形变，插入到位后自动卡紧孔壁，在未旋紧锁紧前零件不会从安装孔内脱落，方便现场安装时的零件临时固定。结构上的加强筋从柱身底部延伸至顶部圆盘下表面，在旋紧锁紧时可承受1.2N·m的锁紧扭矩不会出现柱身开裂，完全满足板式家具拼接所需的拉紧力要求，长期使用下不会出现板件松动离缝的问题。十字槽的深度设置为3mm，可适配PH2规格的十字批头，槽口边缘做了R0.5的圆角处理，反复拆装时不会出现批头打滑磨坏槽口的情况。柱身外圆与安装孔的配合间隙控制在0.2mm，既保证零件可轻松插入预钻孔，又不会因间隙过大导致板件拼接后出现错位偏移。
