立式金属带锯切机结构三维设计

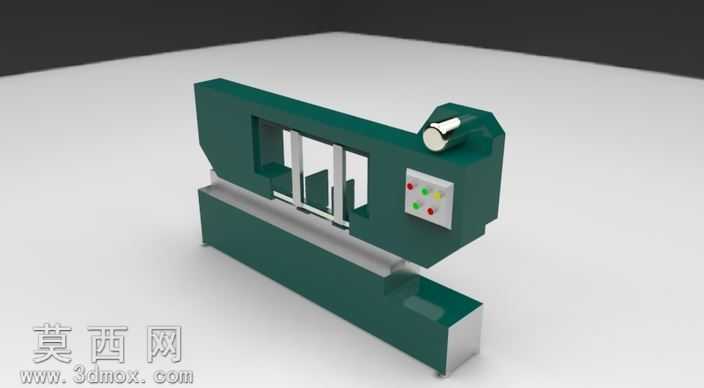

本模型为立式金属带锯切机的完整三维结构设计，采用SolidWorks完成全参数化建模，整体建模过程遵循机械设计的实际生产逻辑，对设备各功能模块进行了精细化的结构还原。建模阶段首先搭建设备的整体框架，将设备分为床身底座、锯架主体、锯条张紧机构、进给导向机构、操作控制单元五大核心模块，各模块之间通过标准的机械装配约束完成组合，保证整体结构的装配合理性与运动逻辑正确性。床身底座采用箱式焊接结构的建模思路，通过加厚实体特征模拟铸铁材质的厚重基座，底部设置可调支撑脚的安装位，保证设备放置的稳定性，底座上部预留锯条运行的容屑空间与工作台安装基准面。锯架主体采用C型悬臂式结构设计，建模时通过拉伸、切除等特征还原机架的加强筋结构，兼顾结构强度与轻量化设计需求，锯架上部设置主动轮安装腔，内置驱动电机的安装定位结构，侧部设置从动轮的张紧调节滑槽，可模拟锯条张紧度的调节动作。操作控制单元设置在锯架侧部的操作面板位置，建模时还原了急停按钮、启动按钮、进给调节旋钮等控制元件的布局，面板下方预留电气元件的安装腔体，符合实际设备的电气布线需求。渲染阶段采用工业机械常用的深绿色金属漆作为机身主体材质，搭配银灰色金属材质模拟锯条、导向块、操作按钮等外露金属部件，控制面板采用浅灰色哑光塑料材质，按钮分别采用红、绿、黄等警示色区分功能，通过环境光遮蔽效果凸显设备的结构层次感，背景采用简洁的浅灰色展示平面，突出设备本身的结构特征。模型完整还原了立式锯切机的锯切作业逻辑，锯条环绕在主动轮与从动轮之间，通过导向臂的支撑保证锯切过程的直线度，可用于金属材料下料工序的结构演示、教学培训以及设备改进设计参考，各零部件均保留可编辑的建模参数，方便后续根据实际加工需求调整设备的加工行程、锯切尺寸等核心参数。
