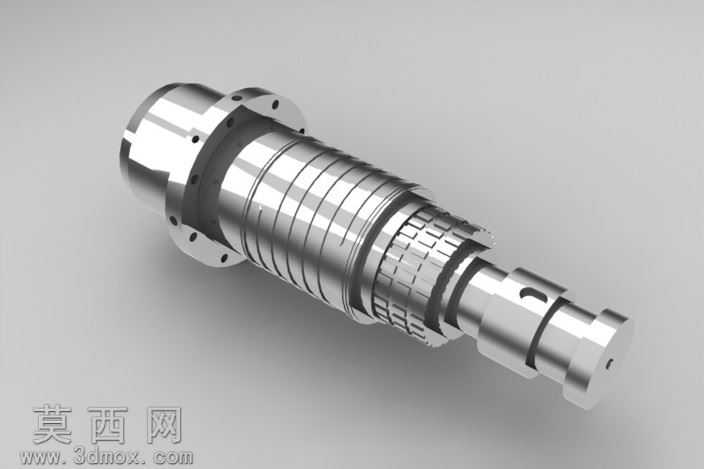

BT40刀柄适配加工中心刀具主轴结构

本模型为适配BT40标准刀柄的加工中心刀具主轴，采用SolidWorks软件完成全参数化三维建模，建模过程严格遵循机械加工主轴的实际设计规范，对主轴各段轴径、法兰安装孔位、刀柄配合锥面、轴承安装位、传动结构段均做了1:1等比例还原，保证模型尺寸与实际工业产品完全一致。建模阶段首先绘制主轴的中心旋转轴线，通过旋转凸台命令生成主轴的基础回转基体，随后依次完成法兰端的安装通孔、键槽、定位缺口、密封槽等细节特征的切削建模，对主轴表面的环状散热槽、传动段的滚花防滑结构、端部的拉钉配合结构都做了精细化的特征还原，未对结构做简化省略，完整呈现主轴的全部设计细节。材质渲染阶段，为模型赋予高精度的金属铬材质，调整材质的反射率、粗糙度参数，模拟实际磨削加工后金属主轴的光亮金属质感，对不同功能段的表面做了差异化的材质表现：安装法兰段做了亚光金属质感处理，配合锥面做了高光亮面的磨削质感表现，传动滚花段做了细微凹凸的纹理质感还原，搭配浅灰色渐变背景完成渲染输出，清晰展现主轴的结构层次与金属质感。结构设计上，该主轴为单列式BT40刀柄适配主轴，前端法兰用于主轴在机床主轴箱内的定位安装，中部的多段环状槽用于轴承安装定位与密封件布置，中后段的滚花结构用于传动配合与防滑锁紧，末端的结构用于拉刀机构的连接，整体结构完全匹配BT40刀柄的装夹需求，可实现刀柄的高精度定位装夹，满足加工中心的高速切削回转需求。设计思路围绕加工中心主轴的实际使用场景展开，优先保证配合面的尺寸精度与形位公差还原，所有安装位、配合位的尺寸均符合BT系列主轴的通用工业标准，模型可直接用于机床结构教学、主轴装配模拟、加工中心结构演示等场景，也可作为相关主轴设计的参考基础模型，帮助设计人员快速完成同类型主轴的结构优化与改型设计。
