嵌套式椭圆轴螺旋轨迹弹簧结构设计

这类嵌套式椭圆轴螺旋弹簧，常应用在需要非均匀刚度输出的特殊缓冲、复位工位中，区别于常规圆柱螺旋弹簧，其椭圆轴的轮廓特性让弹簧在不同压缩方向上能提供差异化的弹力反馈，适配安装空间受限且对弹力曲线有特殊要求的设备场景，比如异形腔体内部的复位机构、特殊夹具的缓冲组件，或是部分需要变刚度支撑的小型机电设备内部。

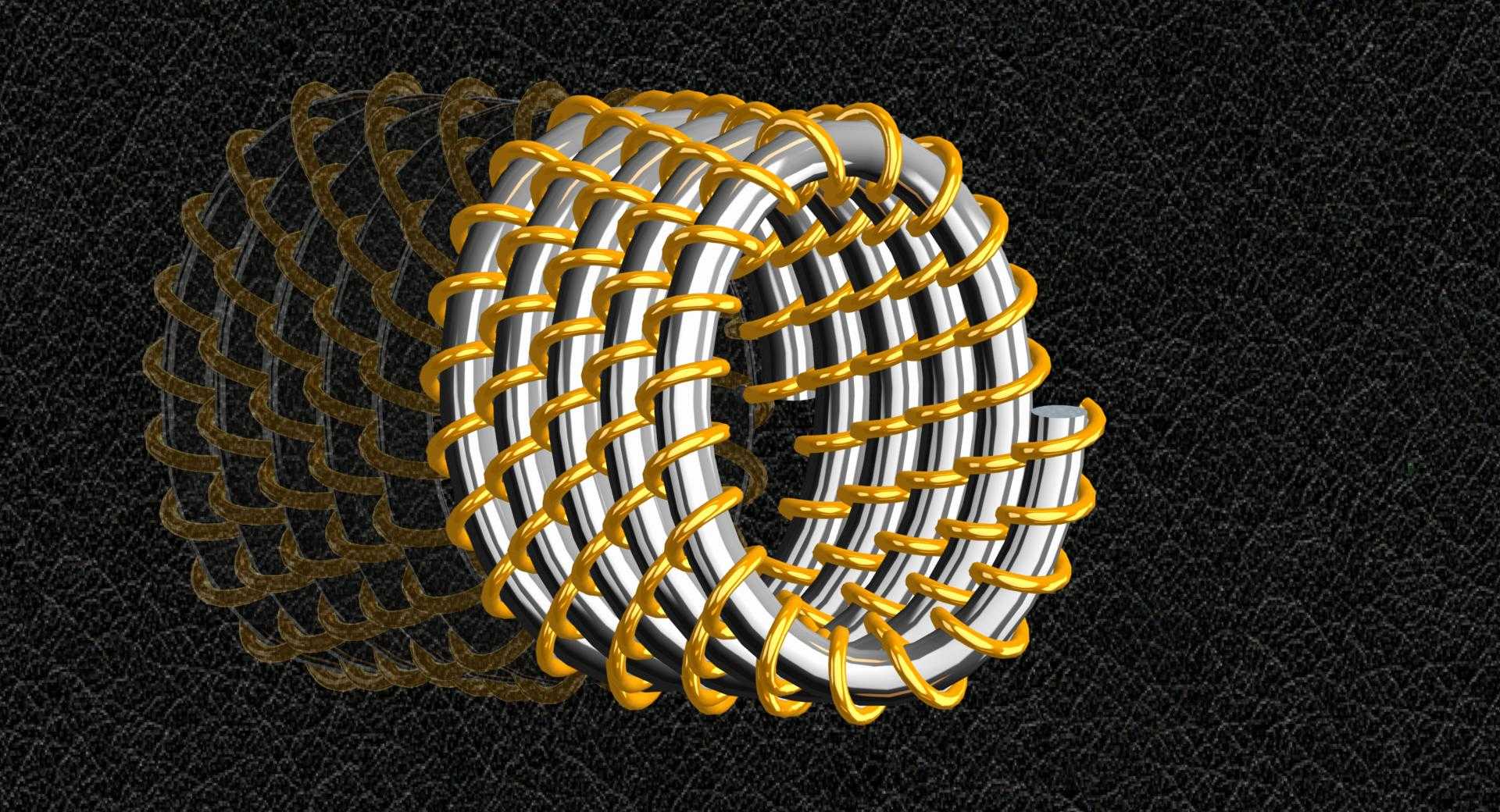

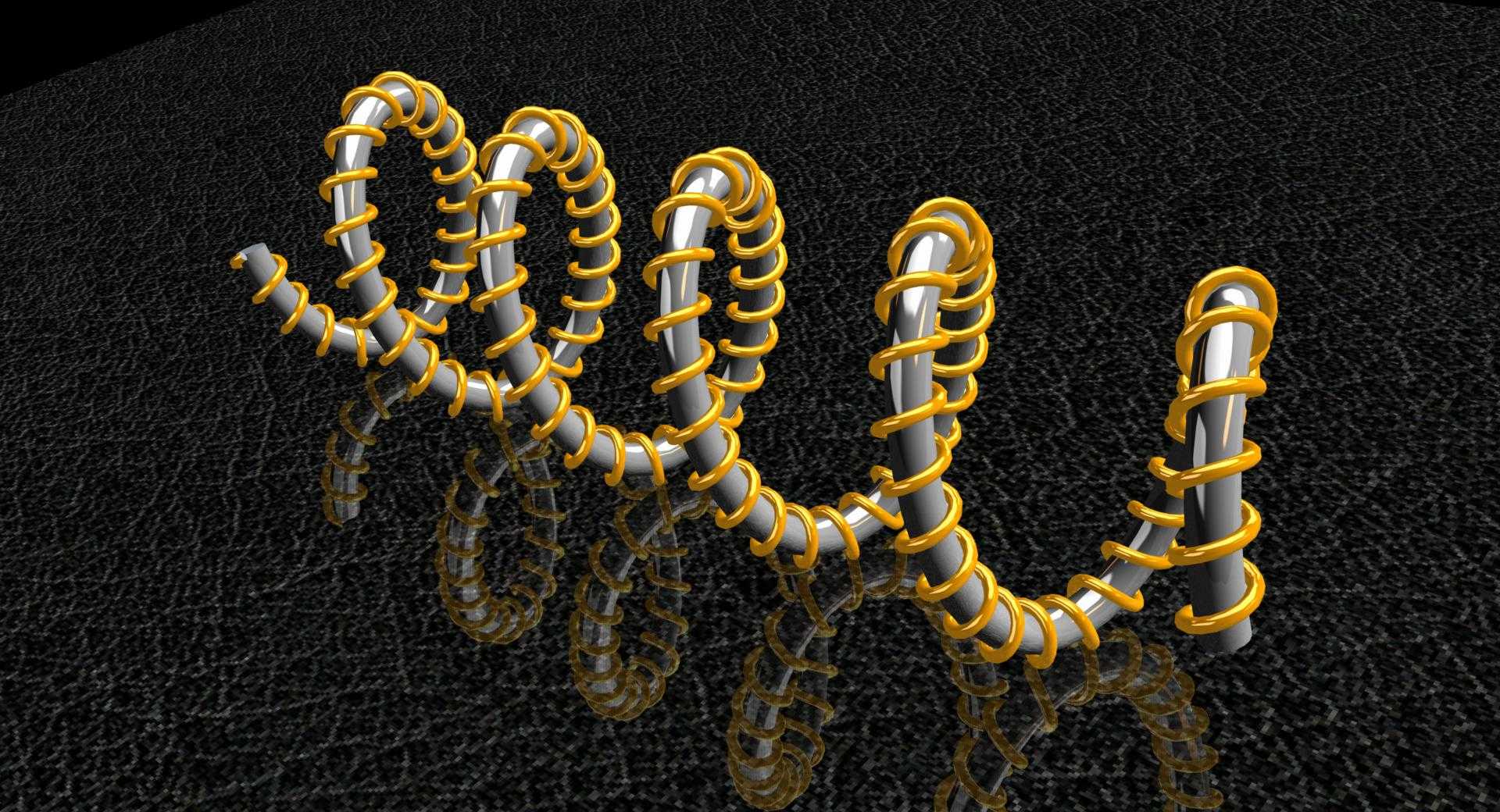

从结构设计逻辑来看，该弹簧采用双层嵌套缠绕的结构，内层为大直径椭圆截面的基础簧体，外层为小直径簧丝沿内层簧体的螺旋轨迹连续缠绕，两层簧体的螺旋旋向保持一致，避免工作过程中出现层间卡滞。设计时首先确定内层椭圆簧的长短轴比例，这个参数直接决定了弹簧不同径向的刚度差值，需要结合实际安装边界的空间尺寸来敲定，通常椭圆长轴方向的刚度会低于短轴方向，适配安装空间中长轴方向预留压缩量更大、短轴方向空间紧凑的布局特点。

在安装边界层面，这类弹簧的安装定位不能沿用常规圆柱弹簧的同轴圆形定位槽，需要匹配椭圆轮廓的定位基座，定位槽的深度要覆盖弹簧并紧状态下1/5的轴向高度，防止工作过程中出现径向窜动。外层缠绕的细簧丝一方面可以增加整体簧体的阻尼特性，在往复压缩过程中通过层间的微量摩擦吸收部分冲击能量，减少弹簧工作时的共振振幅，另一方面也能对内层主簧的表面形成一定防护，避免工作环境中的硬质碎屑直接刮擦主簧表面造成应力集中点。

实际选型应用时，需要注意两层簧丝的材质匹配，通常内层主簧选用刚度更高的弹簧钢线材，承担主要的弹性支撑载荷，外层细簧可以选用韧性更好的线材，兼顾阻尼与防护作用，缠绕时的螺距误差需要控制在5%以内，保证外层簧丝与内层簧体的贴合度均匀，避免局部接触应力过大造成早期疲劳失效。这类弹簧的工作行程设计不能超过自由高度的30%，由于椭圆轮廓的特性，其并紧高度会比同线径、同有效圈数的圆柱弹簧略高，设计安装腔的轴向预留尺寸时需要提前核算并紧余量，避免出现压并过载的情况。在往复运动频次较高的工位使用时，还需要在层间涂抹少量低温润滑脂，降低长期往复动作下的层间磨损，提升构件的整体使用寿命。
