小型离心式风机结构三维设计模型

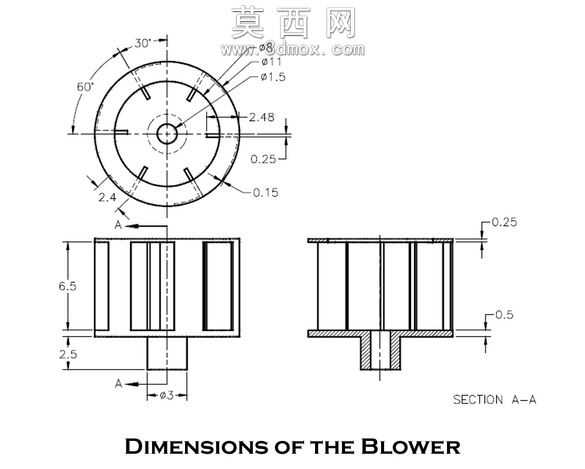

本模型为小型离心式风机的三维参数化设计模型，建模过程严格遵循工程图纸的尺寸标注规范，以毫米为统一单位完成全结构1:1还原，整体涵盖叶轮主体、中心安装轴座、进风端定位结构三个核心组成部分。建模阶段首先以中心轴线为基准建立全局坐标系，先绘制叶轮的径向截面草图，精准定位6片径向叶片的周向分布角度，叶片沿圆周呈60度等夹角排布，每片叶片的径向长度、厚度尺寸完全匹配图纸标注，通过拉伸命令生成叶片基础实体后，对叶片与前后端盖的衔接位置做圆角过渡处理，避免应力集中问题。叶轮前后端盖采用薄壁圆盘结构，前端盖中心开设进风口，进风口边缘做0.15mm的倒角处理优化进风流畅度，后端盖中心延伸出直径3mm的安装轴座，轴座长度2.5mm，用于与驱动电机输出轴完成过盈配合装配，轴座与后端盖衔接位置设置0.5mm的定位凸台，保证装配同轴度误差控制在合理范围内。模型整体总高度为6.5mm，叶轮外圆直径为4.96mm，所有尺寸公差均参考通用小型风机的行业设计标准预留装配余量。材质配置方面，叶轮主体选用ABS工程塑料材质，赋予哑光浅灰的材质属性，表面粗糙度设置为Ra1.6模拟注塑成型的表面质感，安装轴座部位选用不锈钢材质，添加轻微金属反光效果区分不同部件的材质差异。设计过程中重点考量风机的气动性能，叶片采用直板径向结构，适配小流量高风压的使用场景，进风口与出风口的通流截面经过尺寸校验，保证气流在叶轮内部的流动路径顺畅，无明显的截面突变区域。模型完成后通过干涉检查验证，所有叶片与端盖、轴座之间无实体干涉，装配关系完全符合实际生产的装配逻辑，可直接用于小型散热风机的结构验证、3D打印样件制作以及流体仿真分析的基础模型使用，整体建模逻辑清晰，特征树可编辑性强，可根据实际使用需求调整叶片数量、叶轮直径等核心参数快速衍生不同规格的风机模型。
