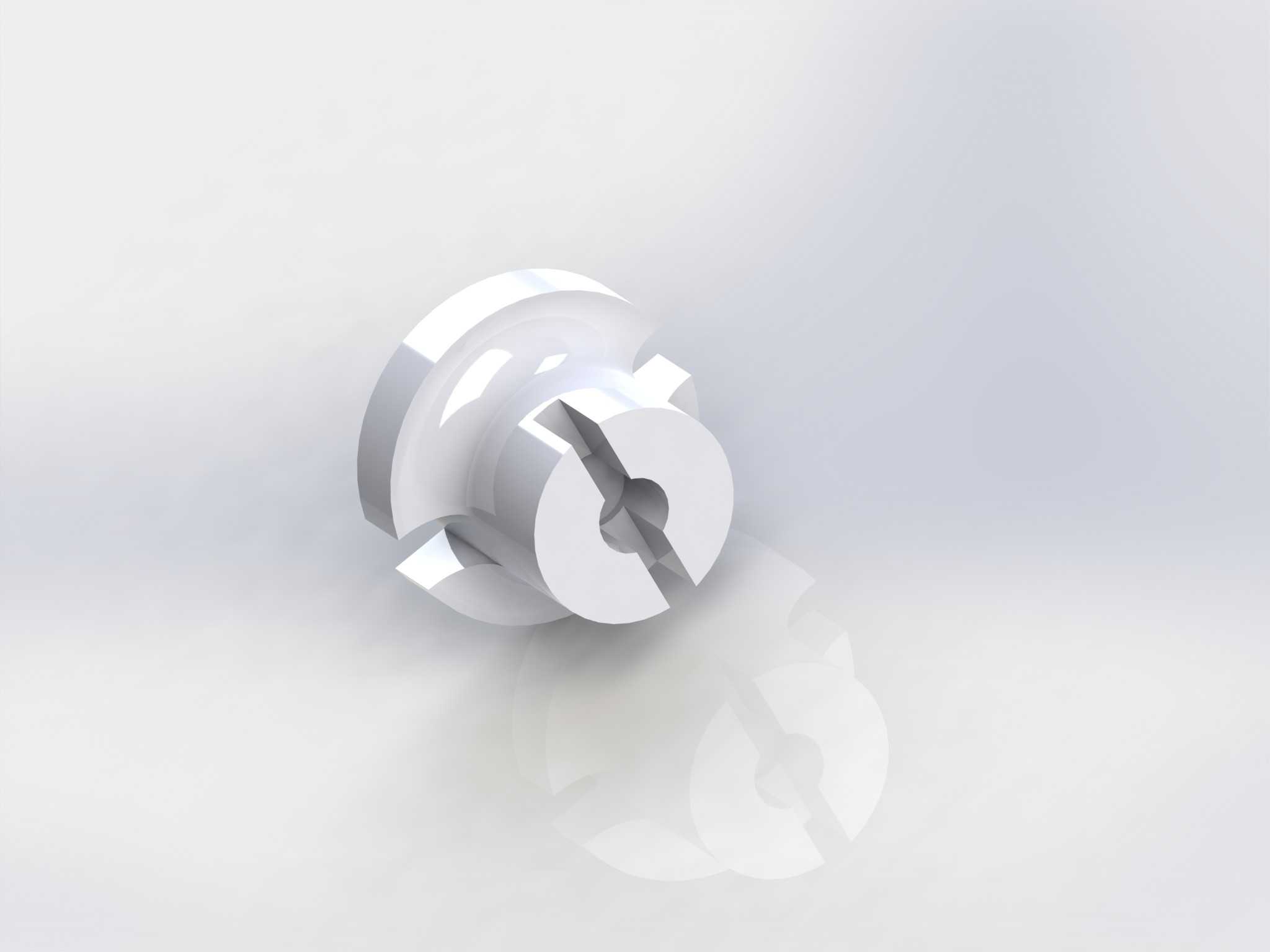

带开槽圆柱头限位紧固连接件结构

这类带开槽的圆柱头连接件，在小型机电设备、仪器仪表的内部装配场景中应用十分广泛，常被用于需要手动微调松紧、且安装空间受限的紧凑装配工位。不同于常规外六角或内六角紧固件，其头部的一字开槽设计，允许操作人员使用一字螺丝刀甚至简易的平口金属片完成松紧操作，在设备后期维护、现场调试缺乏专用工具的场景下，适配性更强。从结构设计逻辑来看，该零件的圆柱头部分做了圆弧过渡处理，既避免了尖锐棱边在装配过程中划伤操作人员或相邻线缆、密封件，也能在拧紧时让头部端面与被连接件表面实现更均匀的压力贴合，减少局部应力集中导致的被连接件表面压痕、甚至薄壁件变形的问题。头部两侧的对称切槽结构，并非加工失误，而是专门设计的防转限位结构——当该零件装入带对应卡槽的安装座时，切槽与卡槽卡合后，即便后续拧紧尾部的锁紧螺母，螺杆本体也不会跟随转动，无需额外使用工具固定螺杆头部，大幅提升狭小空间内的装配效率。零件的杆部做了等直径设计，安装时可与安装孔实现小间隙配合，既能保证装配过程的顺畅推入，也能在径向提供一定的定位精度，避免连接件出现过大的径向窜动。从安装边界来看，该零件的头部直径大于杆部直径，安装时需在被连接件上加工出对应直径的沉孔，沉孔深度需略大于头部厚度，保证装配后头部不突出被连接件表面，避免与周边运动部件发生干涉。杆部的长度可根据实际被连接件的叠层厚度灵活调整，但需保证螺纹啮合长度不小于杆部直径的1.5倍，确保连接强度满足设备振动工况下的防松要求。在实际选型应用中，这类零件常被用于电子设备外壳的内部模组固定、小型气动元件的管路接头限位、仪器面板的可调挡位定位等场景，其开槽结构除了适配工具拧紧外，部分场景下还可作为微调施力点，通过小幅度转动零件调整内部触片的接触位置，实现设备参数的微幅校准。设计这类零件的三维模型时，需重点关注头部切槽的对称度公差，若切槽偏移会导致安装时无法顺利卡入限位卡槽，甚至出现装配后头部偏斜、贴合不严的问题；头部与杆部的过渡圆角需严格控制尺寸，圆角过大会导致头部与安装沉孔无法完全贴合，圆角过小则会在过渡位置产生应力集中，在反复承受冲击载荷的工况下容易出现断裂失效。
