商用车后桥悬挂制动集成结构

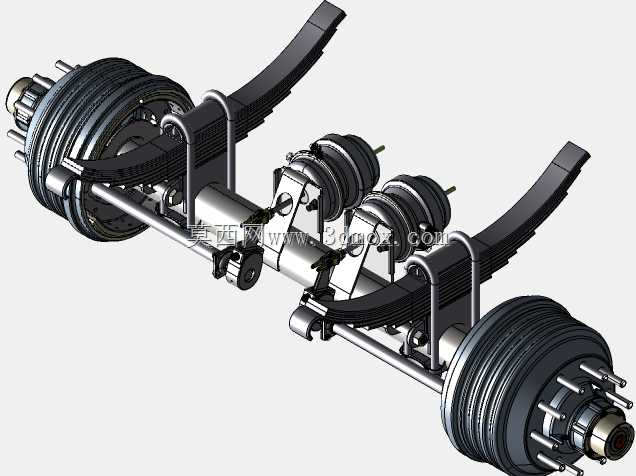

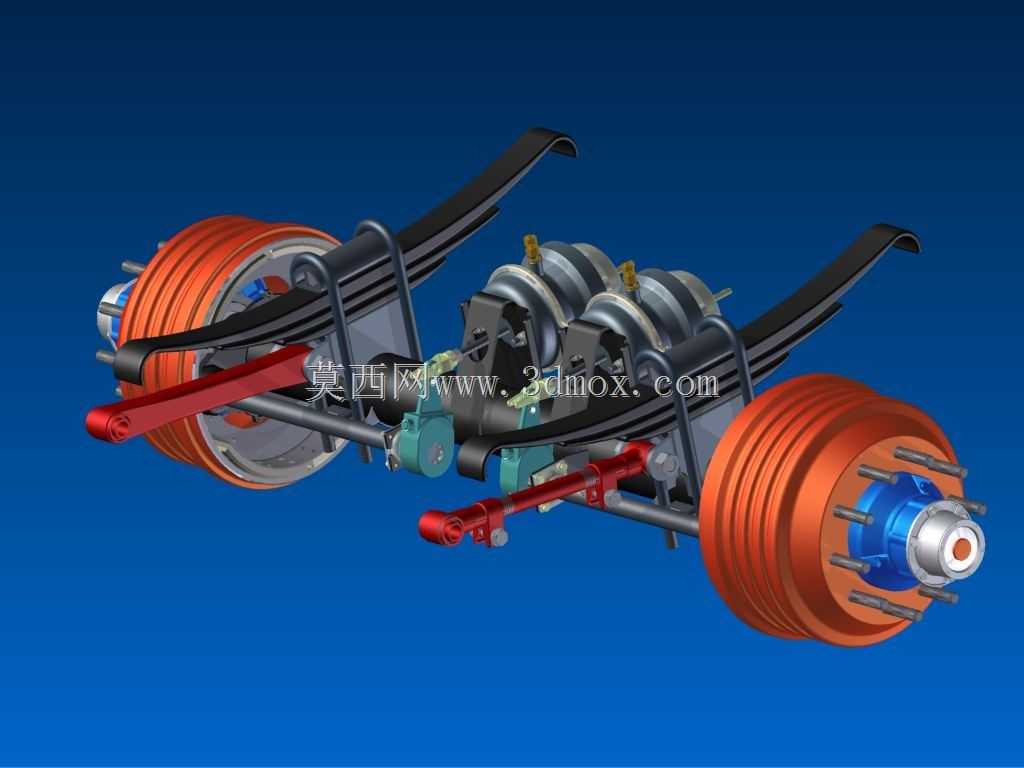

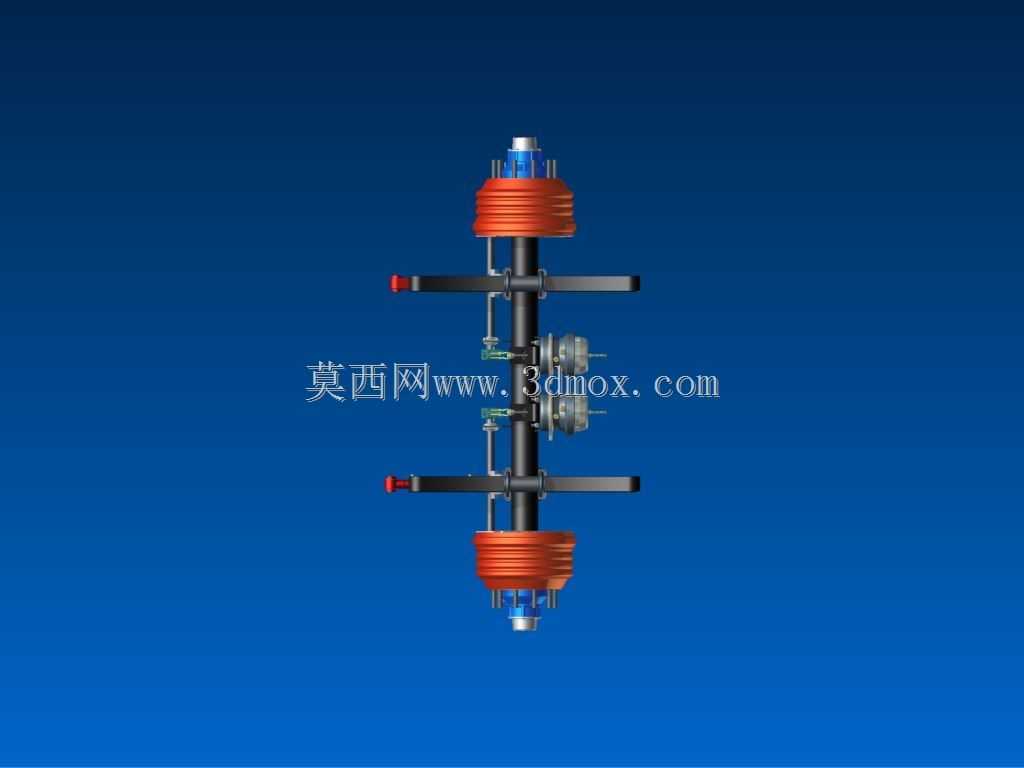

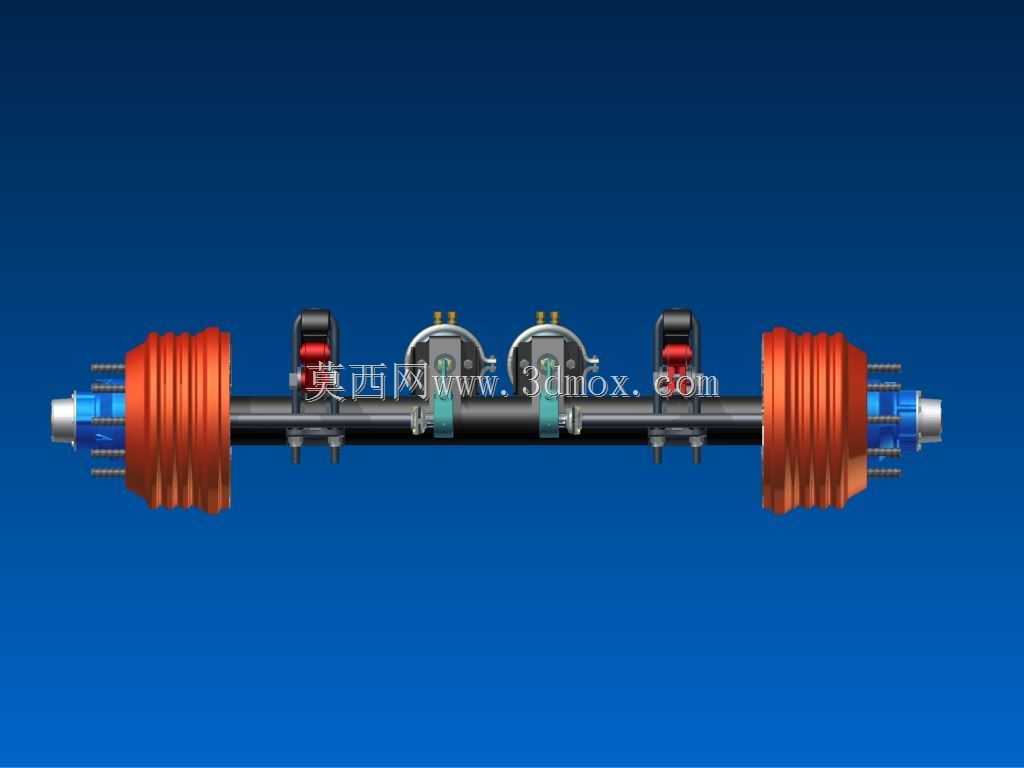

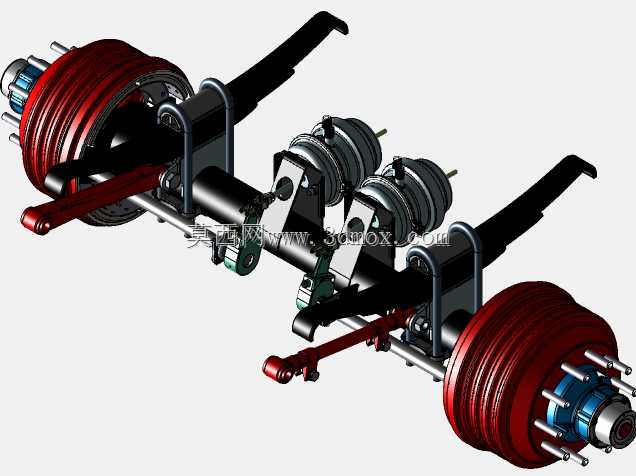

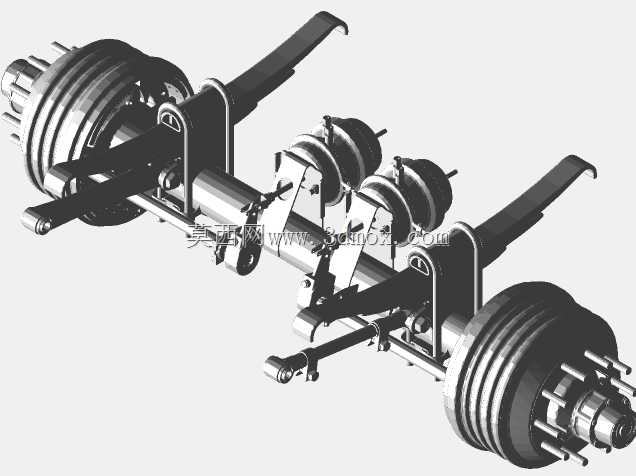

该结构为商用车驱动后桥带悬挂与制动的集成装配体，主要应用于中重型载货汽车、客运大巴的底盘行走系统，承担车体承载、动力传递、行车制动与行驶缓冲的多重功能，是底盘行走部分的核心集成单元。整套结构以整体式桥壳为承载基体，桥壳两端通过轮毂轴承装配双轮辐轮毂，外侧匹配制动鼓总成，制动鼓与轮毂通过螺栓刚性连接，随车轮同步转动，制动时制动蹄片在凸轮轴驱动下外张，贴合制动鼓内壁实现减速或驻车动作。桥壳上方布置多片等截面钢板弹簧，钢板弹簧通过U型螺栓与桥壳紧固连接，弹簧两端通过卷耳结构与车架支座铰接，既承担垂直载荷的传递，又能缓冲路面颠簸带来的冲击，同时可传递纵向力与侧向力，保证车轮定位参数稳定。桥壳中部上方并列布置双膜片弹簧制动气室，分别对应行车制动与驻车制动回路，气室通过推杆连接制动调整臂，调整臂与凸轮轴端部花键配合，可自动补偿制动蹄片磨损带来的间隙变化，保证制动响应一致性。桥壳前后侧分别布置上、下推力杆总成，推力杆两端通过橡胶铰接头分别连接桥壳支架与车架纵梁，可传递驱动力与制动力的纵向反力，同时约束桥壳的前后位移，配合钢板弹簧共同保证桥壳与车架的相对位置精度。设计过程中优先考虑安装边界的适配性，钢板弹簧的中心距、U型螺栓的跨距完全匹配主流商用车车架的安装孔位，制动气室的管路接口位置预留足够的装配操作空间，避免与周边车架横梁、燃油箱等部件发生运动干涉。轮毂的螺栓分布圆直径、轮辋定位止口尺寸符合对应吨位车型的轮辋安装标准，可直接适配标准规格的钢制轮辋与轮胎。推力杆的铰接头中心距、安装角度经过运动校核，在悬架上下跳动的全行程内，推力杆不会出现拉伸超限或铰接点卡滞的问题，同时保证车轮前束、外倾等定位参数的变化量处于设计允许范围内。制动鼓的散热筋结构经过优化，在连续制动工况下可快速导出摩擦产生的热量，避免制动鼓过热导致制动效能衰减。整套装配体的各部件连接关系清晰，紧固件规格、扭矩要求均符合商用车底盘装配的通用规范，可直接用于底盘总装工艺的排布参考，也可作为同吨位车型后桥改型设计的基础结构参照，建模过程中对各运动部件的间隙预留符合实际装配公差要求，不存在静态干涉或运动干涉问题。
