工业用涡轮式零件清洗设备结构设计

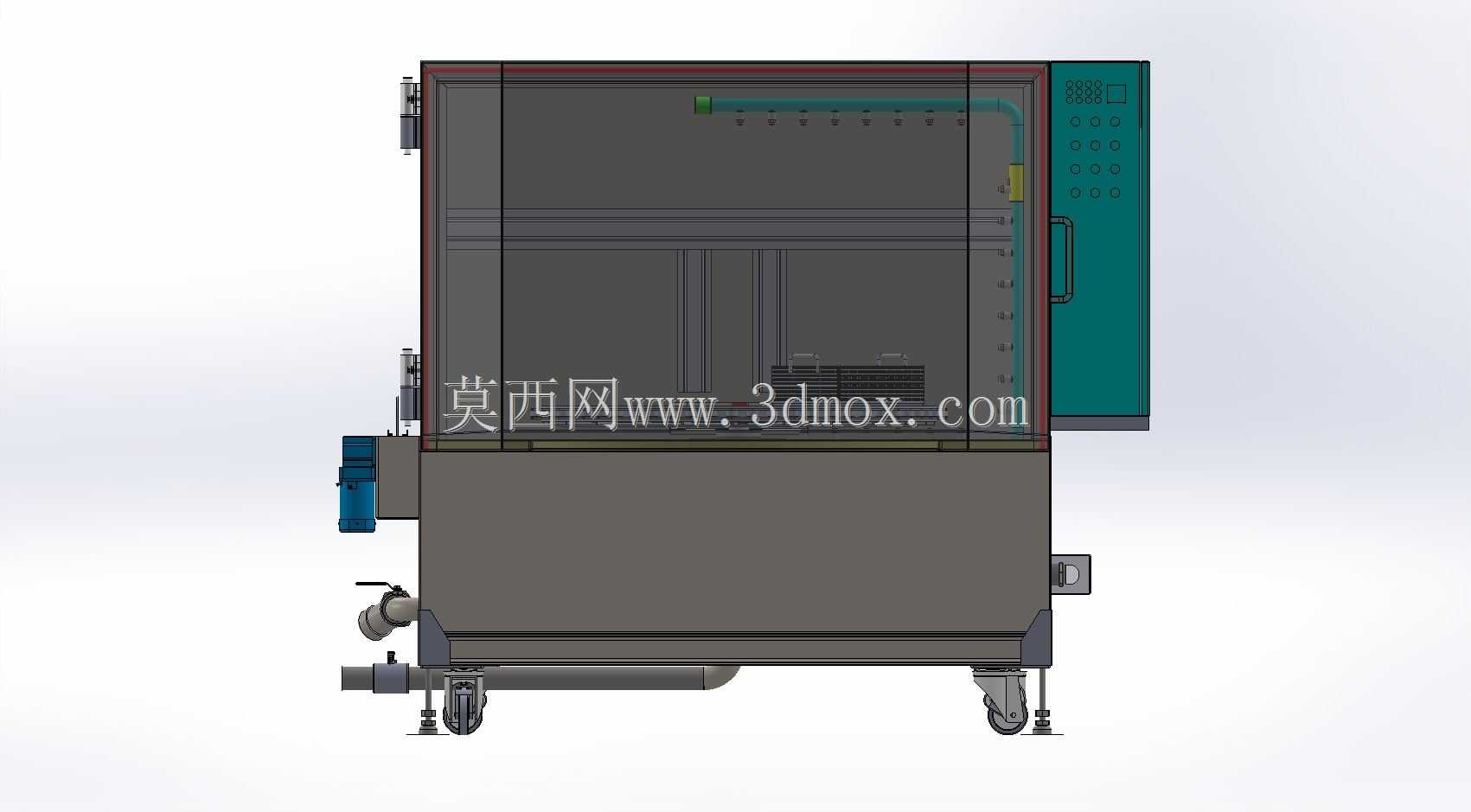

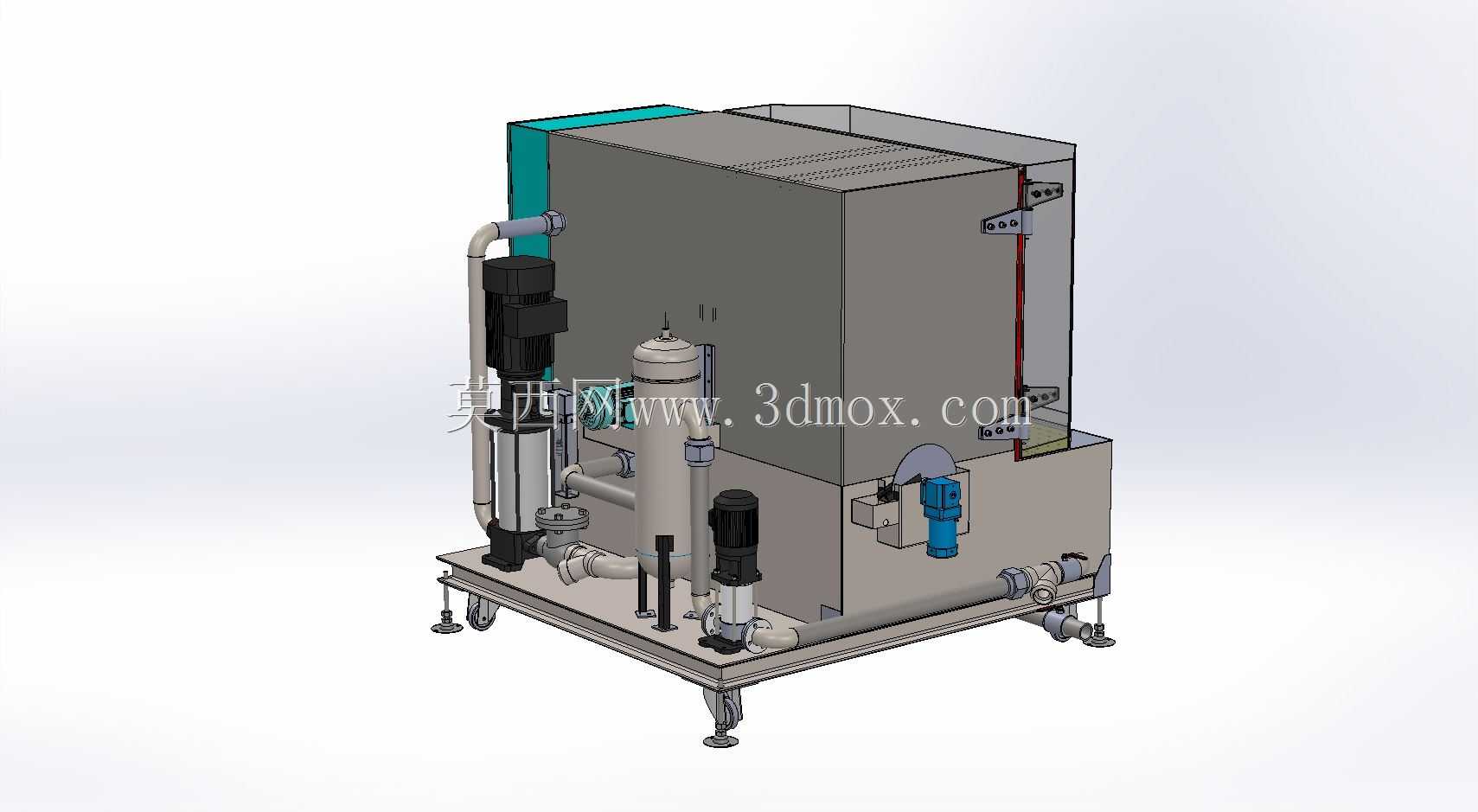

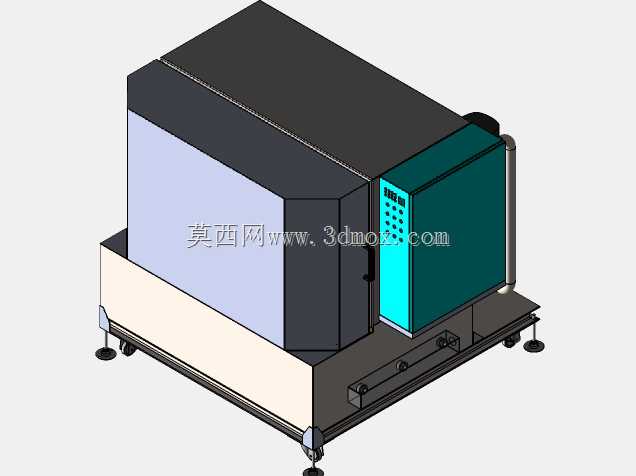

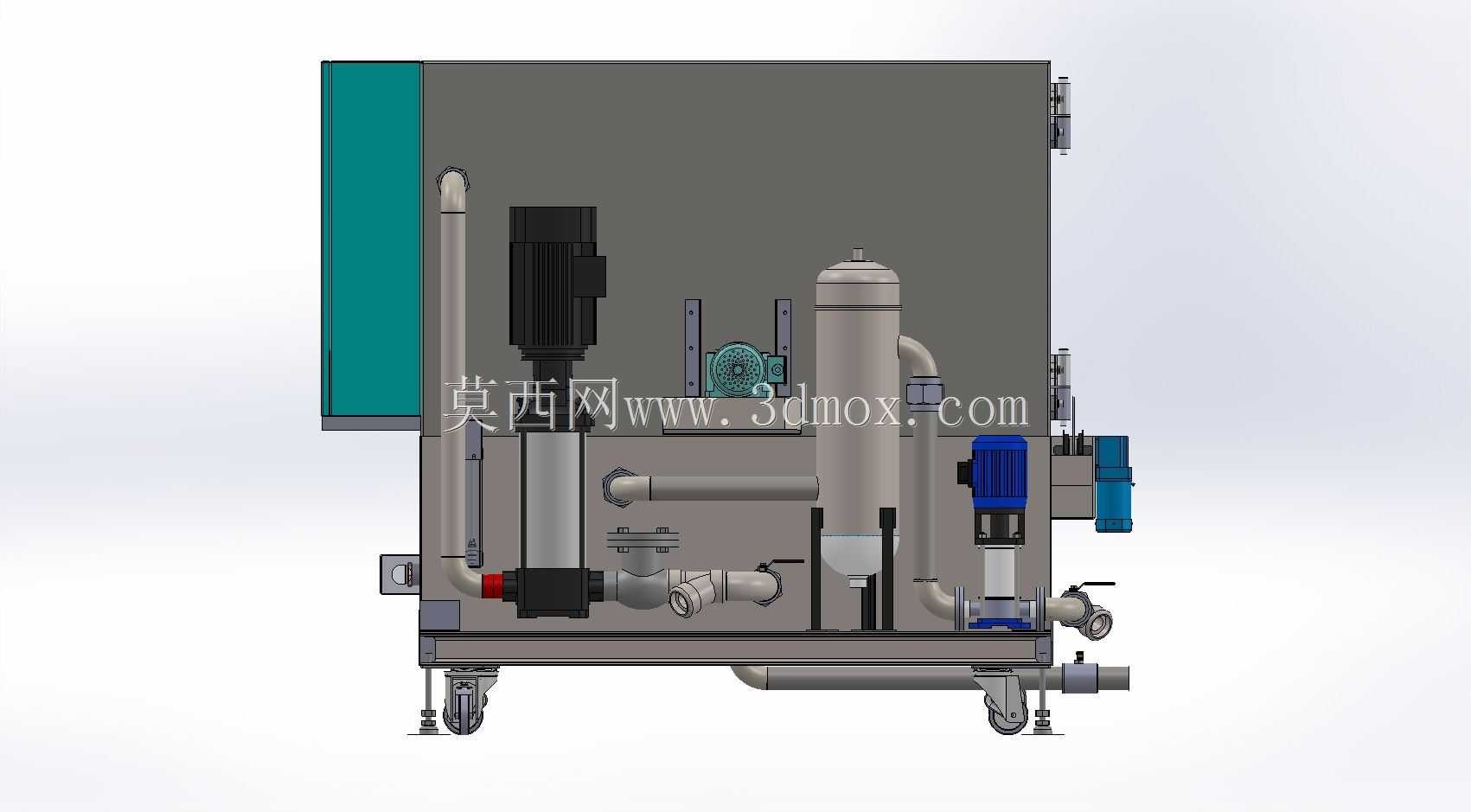

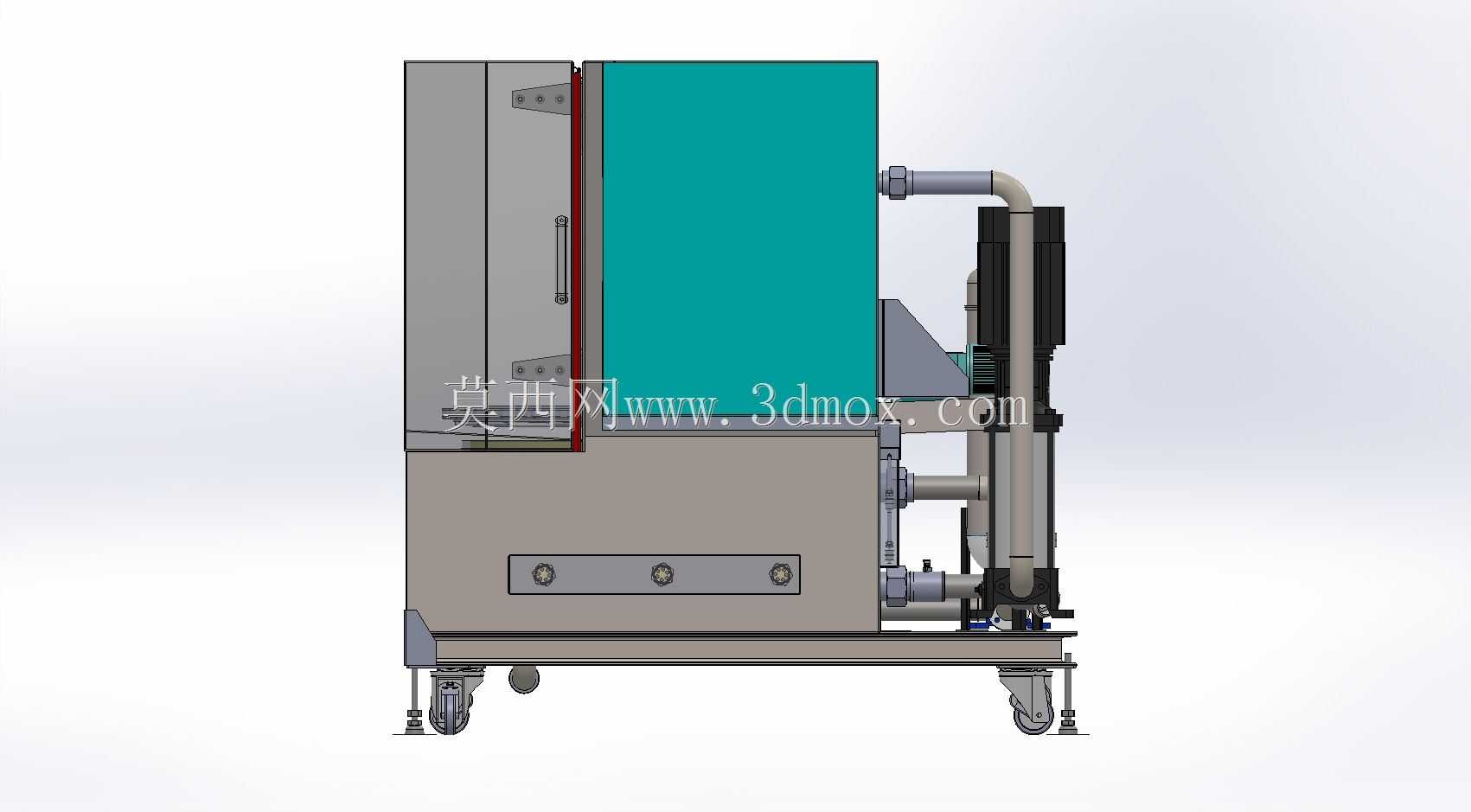

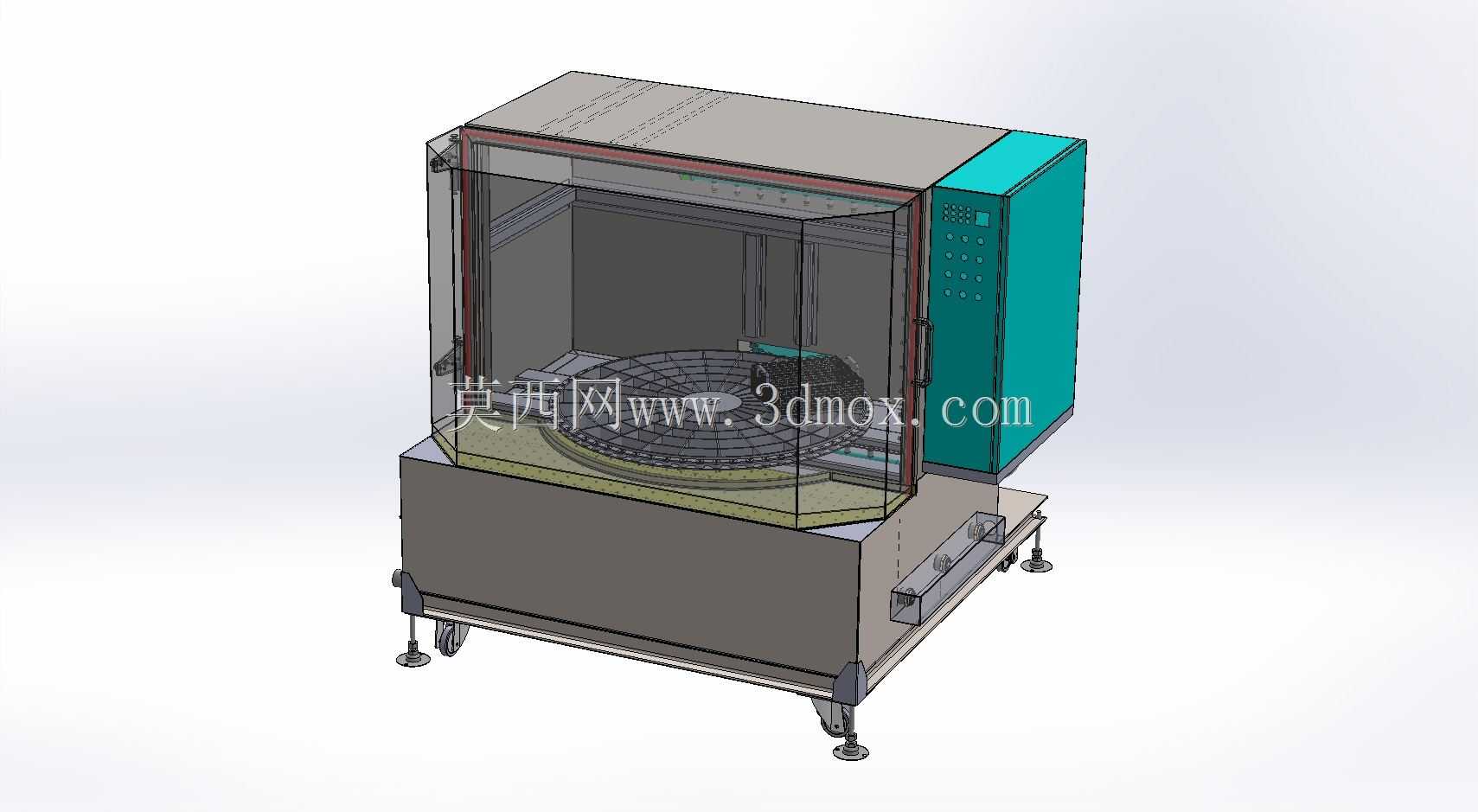

在机加工、汽配维修、精密零部件生产的车间场景里，零件表面附着的切削液残留、金属切屑、油污一直是影响后续装配精度、表面处理质量的核心问题，这款涡轮式清洗设备正是针对这类工况开发的工位级清洗解决方案。不同于传统浸泡式清洗槽的低效，该设备采用涡轮驱动的喷淋+回转工作台结构，待清洗的轴类、盘类、小型壳体类零件可直接放置在内部的网格回转工作台上，关闭带透明观察窗的密封舱门后，涡轮系统带动清洗液形成高压紊流，配合工作台的低速回转，可无死角冲刷零件各个表面的附着杂质，清洗完成后的废液可通过设备底部的管路外接过滤循环系统，实现清洗液的重复利用，降低耗材消耗。从结构设计逻辑来看，设备整体采用分体式舱体布局，左侧为清洗作业舱，舱门采用上翻式铰链结构配合透明钢化视窗，既方便操作人员上下料，也能在清洗过程中直观观察内部作业状态，避免清洗液飞溅；右侧为电气与动力集成舱，将涡轮驱动模块、控制按钮组、电路接线端全部集中在该封闭舱体内，与清洗作业区做密封隔离，避免清洗液渗入电气系统造成短路故障，舱体侧面预留的散热格栅可保证动力模块长时间运行的散热需求。设备底部配置了可调支撑脚轮，既可以在车间内短距离推移调整工位位置，也可以通过调节脚轮的支撑高度，抵消地面不平整带来的设备倾斜问题，保证内部回转工作台的水平度，避免清洗过程中零件移位。安装边界方面，设备的外接管路接口全部布置在舱体后侧下方，预留的电源接线端同样做了防水密封处理，现场安装时只需对接好进液、排液管路与对应功率的工业电源即可投入使用，不需要额外做复杂的地基预埋，适合中小型机加工车间的工位灵活布置。舱体内部的涡轮喷淋臂采用快拆结构设计，后期维护时可快速拆卸清理喷淋孔的堵塞杂质，回转工作台的网格承托板也可根据待清洗零件的尺寸更换不同孔径的规格，适配从微型精密零件到中小型总成件的清洗需求，密封舱门的周边嵌有耐油橡胶密封条，可在设备运行时锁紧密封，防止高压清洗液从舱门缝隙溢出，保持车间工位的整洁。
