商用车气压制动ABS控制阀总成结构

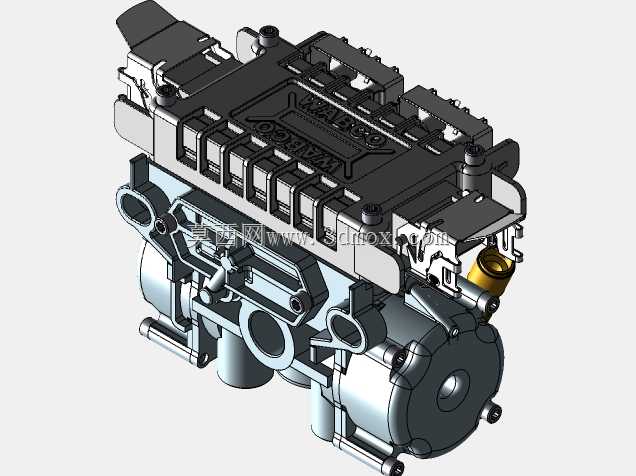

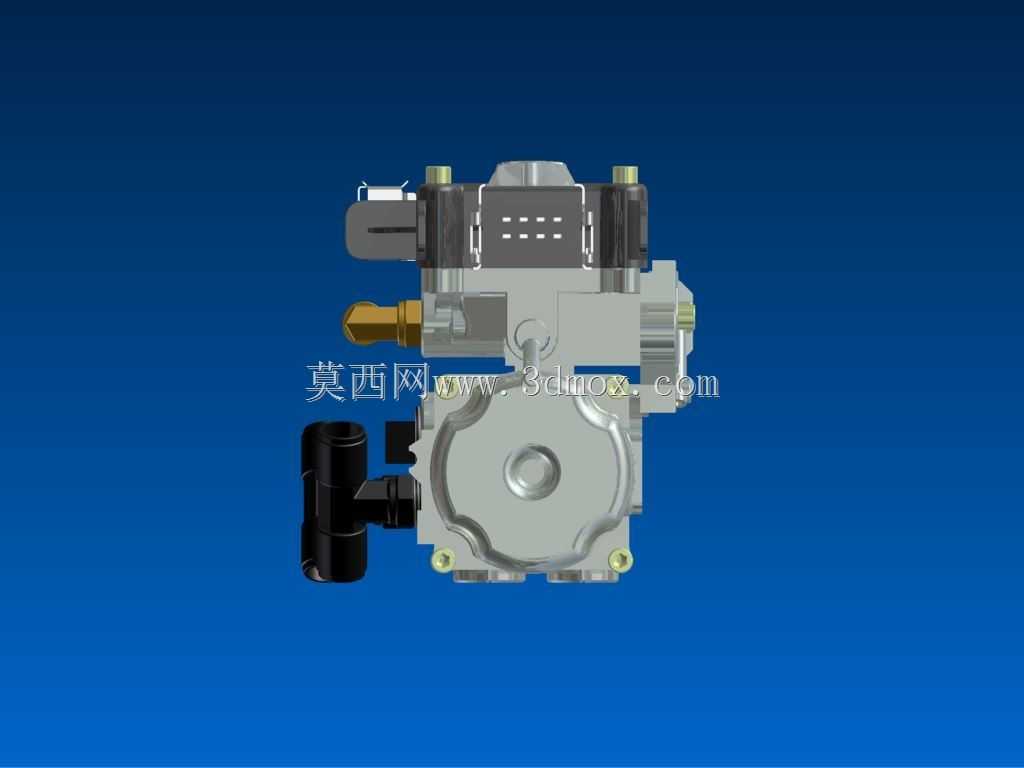

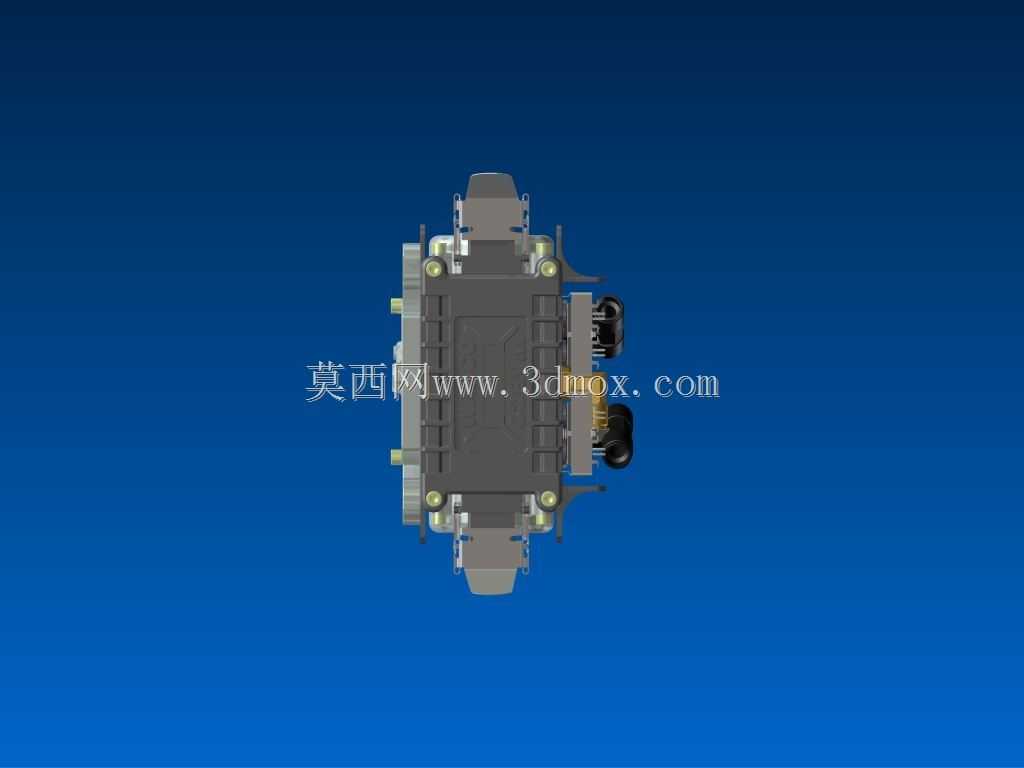

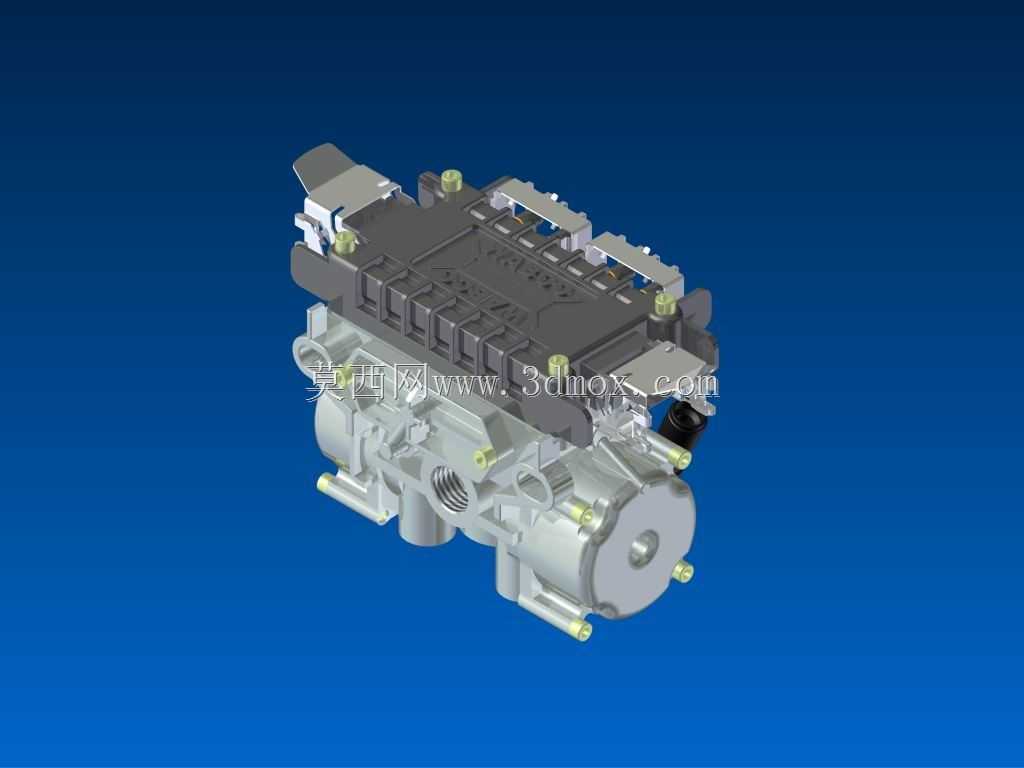

这款ABS控制阀是商用车气压制动系统里的核心执行部件，日常主要适配重型载货汽车、公路客车、半挂牵引车这类采用气压制动回路的商用车型，安装位置通常在车架纵梁外侧靠近制动气室的区域，需要避开高温排气部件与轮端飞溅泥水的直接冲刷，安装面预留的固定孔位匹配常规商用车车架的标准安装孔距，气路接口采用商用车通用的螺纹规格，不需要额外加工转接件就能完成管路对接。从功能逻辑上看，它的核心作用是接收制动系统ECU的轮速信号调节指令，在车轮出现抱死趋势时快速调整对应制动气室的气压值，通过快速充放气的循环动作把车轮滑移率控制在附着系数最优的区间，避免制动时车轮抱死引发的侧滑、甩尾或者方向失控问题，相比传统的手动制动阀，它的气路响应速度更快，调压精度能满足湿滑路面、低附着系数路面的制动稳定性要求。建模过程完全参照实物零件的测绘尺寸完成，没有依托现成二维图纸推导，所有外部结构的装配关系都和实物保持一致：上部的电磁控制阀组采用集成式排布，每个电磁阀对应一个制动回路的气路控制，接线端子的位置、插接件的卡扣结构都做了还原，方便后续做整车布线的干涉检查；下部的阀体部分集成了进气腔、出气腔与排气消音结构，阀体上的加强筋布局完全匹配实物的压铸工艺特征，各个气口的朝向、安装支脚的厚度都按照实物测绘尺寸还原，能直接用于制动系统的布置校核、安装空间模拟。做结构设计的时候需要注意，这类阀件的安装边界要预留足够的管路插拔空间，侧面的排气口不能朝向车架线束或者其他怕油怕水的部件，因为排气过程中会带出少量制动系统内的冷凝水与油污；阀体下部的排水堵头位置要预留操作空间，方便日常维护时排出阀体内积存的冷凝水，避免冬季低温时积水结冰卡滞阀体内的运动部件。整个模型的外部轮廓没有做简化处理，所有外接接口的位置尺寸都和实物一致，不管是做整车制动系统的三维布置，还是做维修教学的演示模型，都能直接复用结构特征，不需要额外调整装配尺寸。
