航空燃料工业用法兰连接控制阀结构

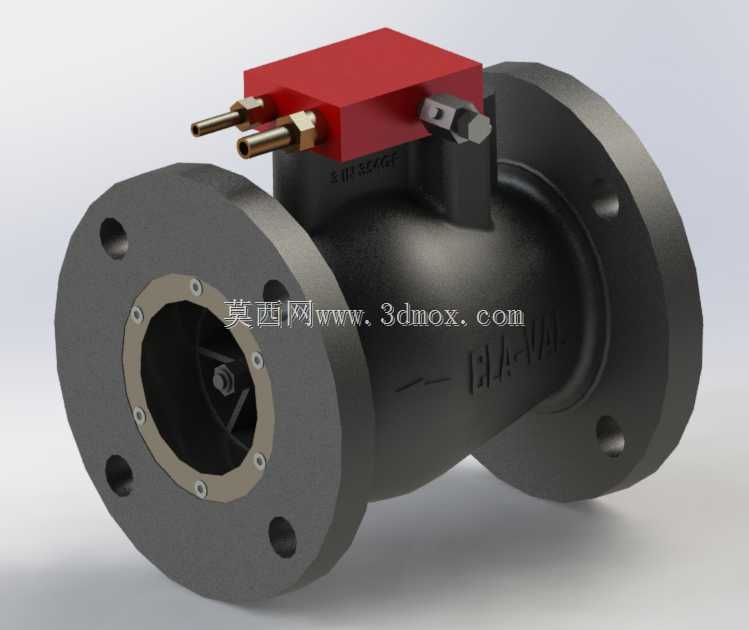

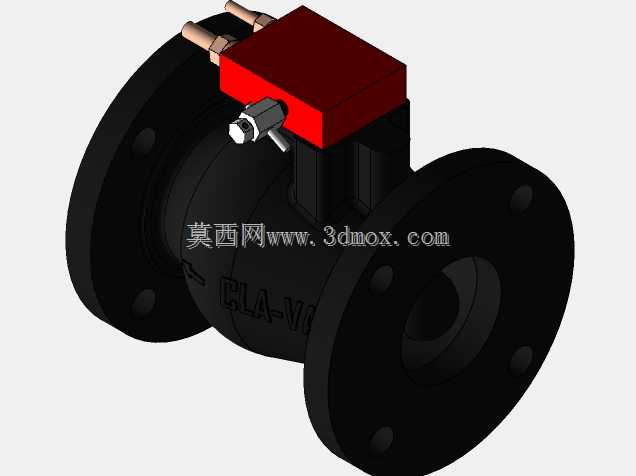

这款阀门主要面向航空燃料加注、储运的工业管路场景，适配机场地面加油系统、航空油料中转库的工艺管线，承担管路通断与流量调节的核心作用，可在航空煤油等轻质燃料介质的输送工况下长期稳定工作，避免介质泄漏引发的安全风险。从结构设计来看，阀体采用直通式法兰连接结构，两端法兰的螺栓孔位、密封面尺寸严格匹配对应压力等级的管路法兰标准，安装时无需额外加工转接件，可直接与同规格管线对接，法兰密封面采用凸面结构，配合耐油密封垫片即可满足燃料介质的密封要求，安装边界需预留足够的操作空间，保证顶部控制组件的接线、检修操作不受周边管线干涉。阀体流道采用等径直筒设计，尽可能降低介质流经时的流阻，减少燃料输送过程中的压力损失，流道内部做光滑过渡处理，避免出现介质滞留的死角，防止长期使用后残留杂质堆积影响阀门动作精度。顶部的控制模块采用集成式设计，将电磁驱动部件与阀体直接固连，省去了额外的连接支架，整体结构更紧凑，控制端的两个气电接口采用标准快插式接头，可直接与现场的控制管路、信号线缆对接，接线时需注意接口的防护等级，避免燃料蒸汽、水汽进入控制腔造成元件失效。设计过程中优先考虑了航空燃料工况的特殊要求，阀体材质选用耐油铸钢，表面做防腐处理，可耐受航空煤油的长期侵蚀，密封件采用氟橡胶材质，兼顾耐油性与温度适应性，可在-40℃到120℃的工作环境下保持密封性能。阀门的启闭件采用偏心结构设计，动作过程中密封面无摩擦，可大幅提升阀门的使用寿命，同时降低驱动部件的输出力矩要求，选配的驱动模块无需过大功率即可实现阀门的快速启闭，满足航空燃料输送系统紧急切断的响应速度要求。建模过程中对法兰螺栓孔的位置度、密封面的平面度、控制组件与阀体的同轴度都做了严格的参数约束，所有配合尺寸均预留了合理的公差带，可直接用于后续的工程图输出、生产加工参考，也可用于航空油料系统的管路布局仿真，验证安装空间与管路干涉情况。
