汽车前悬架带制动盘总成结构设计

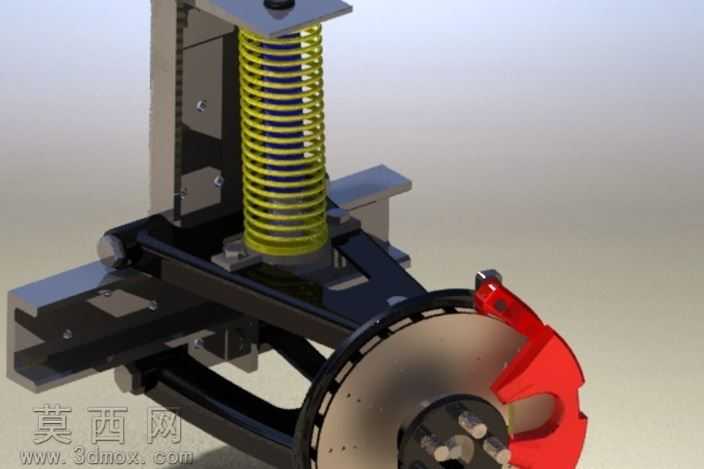

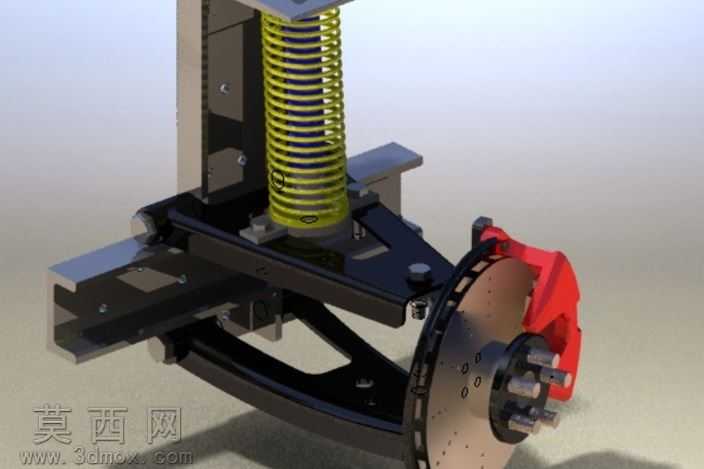

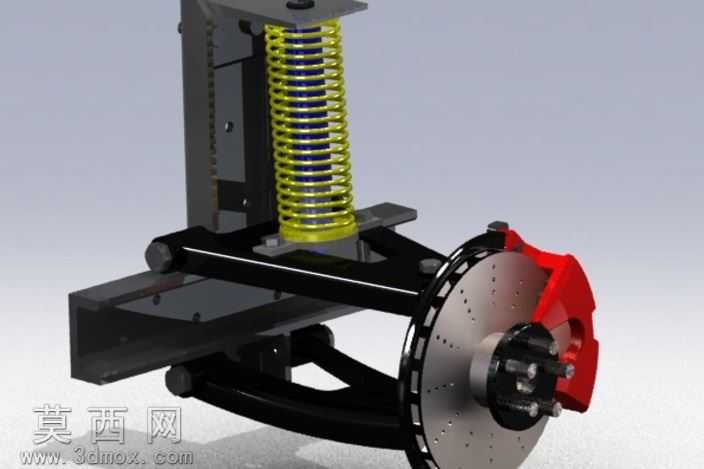

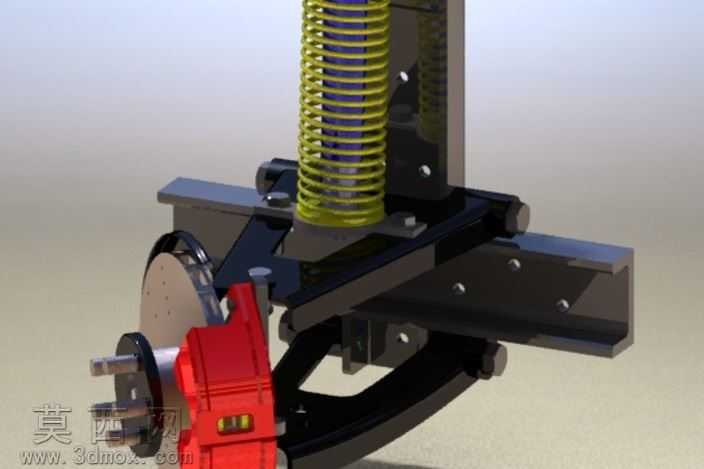

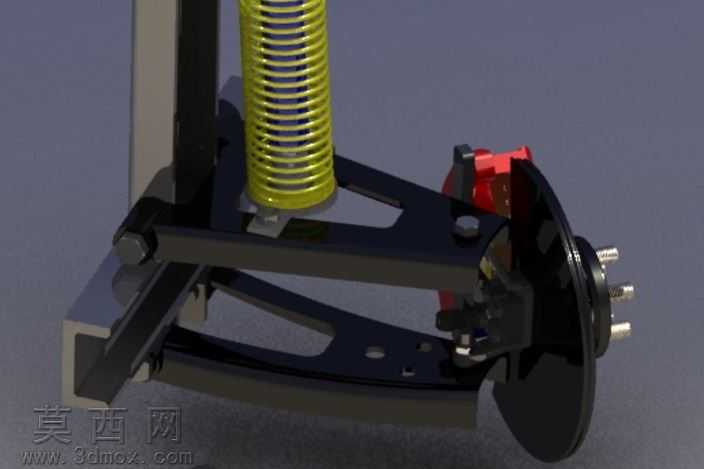

本作品为汽车前悬架系统的三维数字化建模成果，完整还原了乘用车辆前桥独立悬架与盘式制动集成的核心结构，建模过程严格遵循汽车底盘零部件的实际装配逻辑与尺寸比例，通过三维建模软件完成全零件的参数化搭建，确保各部件间的装配约束完全符合实车的运动干涉要求。建模阶段首先搭建悬架的核心承载骨架，完成上下控制臂的结构绘制，对控制臂的冲压弯折形态、铰接点衬套安装位、减震器下支座的定位结构做了精细化还原，控制臂与副车架连接的铰接孔位、与转向节连接的球销安装座均按照真实机械结构做了特征细化，未做简化省略。减震器总成部分，分别完成了减震筒身、螺旋弹簧、弹簧上下托盘、顶部安装支座的独立建模，螺旋弹簧采用螺旋扫描特征生成，还原了弹簧的节距变化、丝径参数与两端并圈磨平的端部结构，弹簧表面做了镀锌黄色钝化的材质表现，减震筒身采用黑色哑光金属材质，还原了钢制冲压件的表面质感，筒身的防尘罩、油封安装位、活塞杆伸出段均做了细节刻画。制动系统部分完整搭建了通风式制动盘、单活塞浮动制动卡钳、轮毂轴承单元、转向节的装配结构，制动盘的通风道、散热孔、摩擦面的车削纹理都做了对应特征呈现，制动卡钳区分了卡钳本体、活塞、制动块背板、摩擦片的不同材质表现，卡钳本体采用红色烤漆材质，摩擦片做了复合材料的粗糙表面质感，轮毂螺栓、轴承防尘盖等小零件均按照标准件参数完成建模，还原了真实紧固件的外观细节。渲染阶段采用工作室均匀布光，突出金属部件的光影层次与结构轮廓，对不同材质的反光度、粗糙度做了差异化调整，清晰区分钢制冲压件、螺旋弹簧、铸铁制动盘、烤漆卡钳、橡胶衬套的视觉差异。整个模型完整呈现了前悬架承载、减震、转向、制动的集成结构关系，可直观展示悬架上下跳动时各部件的运动轨迹，清晰呈现减震器压缩回弹、控制臂摆动、制动卡钳夹持制动盘的工作逻辑，所有部件的装配关系完全符合汽车底盘的实际设计规范，无结构错位与装配错误，能够清晰展现现代汽车前麦弗逊式悬架搭配盘式制动的典型结构设计。
