钢管式越野车辆后悬架总成结构

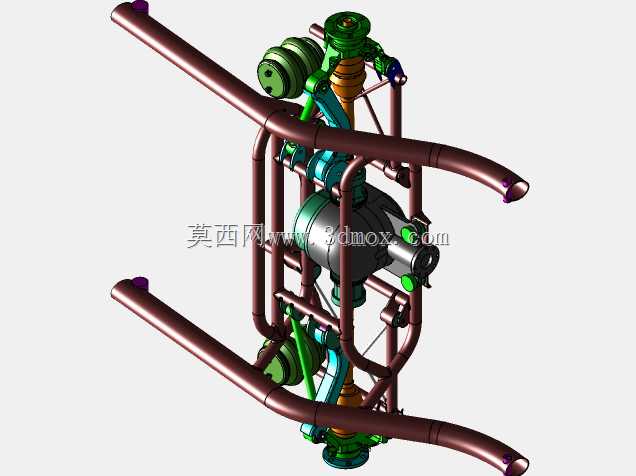

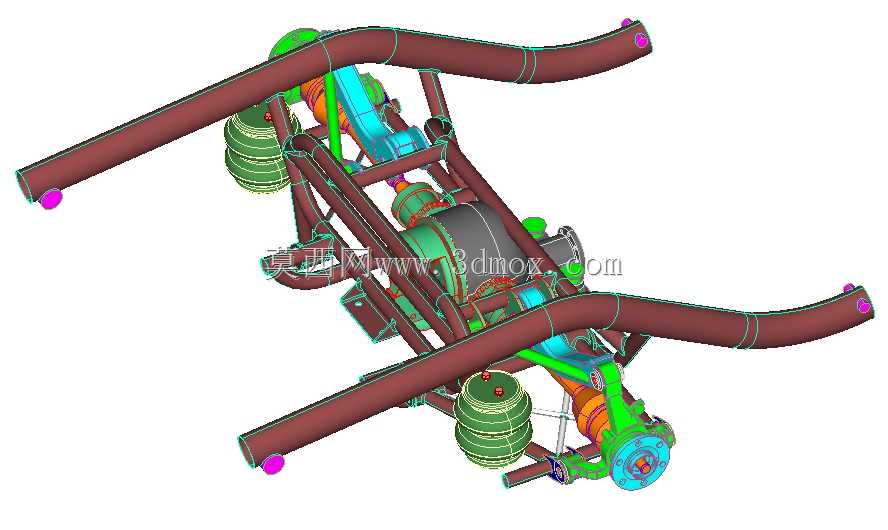

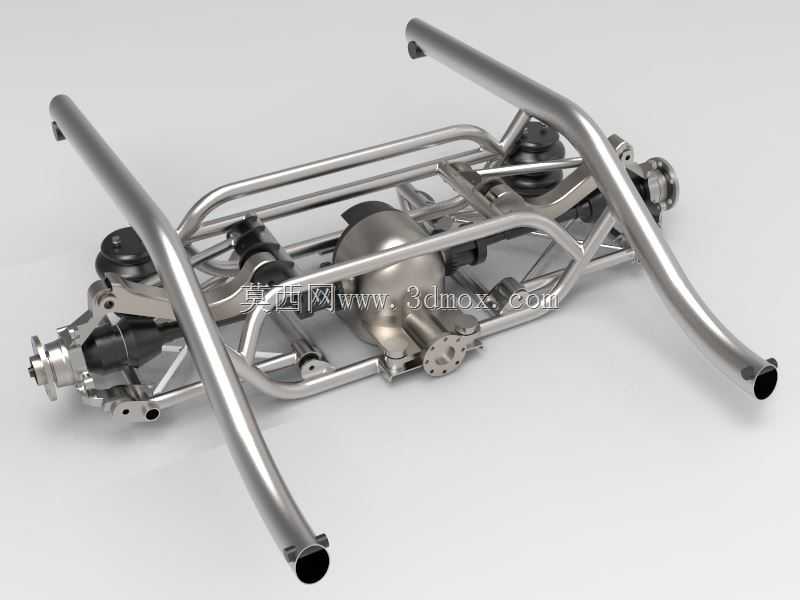

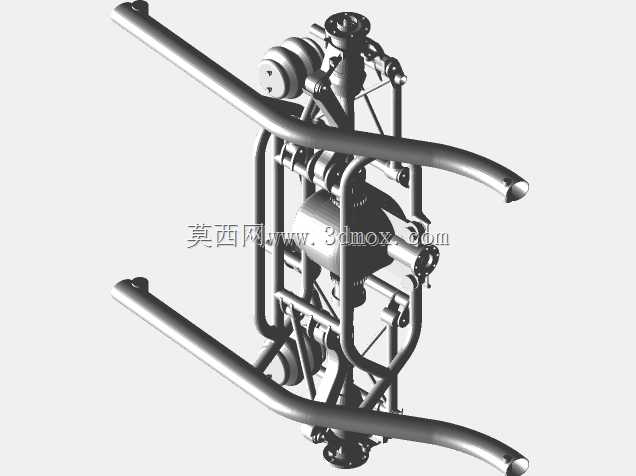

这套钢管式后悬架总成，主要适配轻量化钢管越野车型、全地形巴吉赛车这类非承载式特种越野装备，在场地越野赛、沙漠穿越、山地特种作业载具的底盘系统中应用较多，区别于量产乘用车的冲压焊接副车架结构，这套总成直接以冷拔无缝铬钼钢管作为主承载框架，省去了额外副车架的装配环节，能在保证结构强度的前提下大幅降低底盘簧下质量，提升越野工况下的车轮贴地性能。从结构功能来看，总成中部集成了整体式后桥差速器单元，差速器输入端通过法兰结构对接传动轴，两侧输出端直接连接轮边轮毂总成，左右各布置了双横臂结构的管状摆臂，摆臂与主框架、轮边羊角的连接点位都配置了免维护的橡胶衬套与球铰结构，能在车轮跳动时精准约束轮端运动轨迹，避免大行程冲击下出现轮距、倾角的异常偏移。两侧斜向布置的螺旋弹簧与减震器安装位，预留了不同阻尼系数减震器的换装空间，上安装点直接固定在主车架延伸的钢管支座上，下安装点集成在下摆臂的加强凸台位置，能将路面冲击直接分散到整个管状框架的受力节点上，避免局部应力集中。设计阶段优先考虑了越野工况下的大行程跳动需求，主框架的钢管弯折弧度经过反复运动校核，在车轮上下跳动达到最大行程时，不会出现轮胎、传动半轴与框架的运动干涉，两侧延伸出的管状结构既是车架后段的主纵梁，也同时作为后防滚架的下部连接基座，能将悬架传递的冲击直接分散到整个车身笼式结构上。安装边界方面，这套总成前端设置了四个与主车架纵梁对接的安装法兰，法兰面预留了通用规格的螺栓过孔，能适配不同轴距的钢管车架改装需求，轮端的安装孔位匹配常见的越野车轮毂螺栓孔距，不需要额外改装转接座就能直接换装防脱轮毂，差速器的主减速比预留了换装不同速比盆角齿的空间，能根据沙漠、攀岩、场地竞速等不同使用场景调整传动特性。整个框架的钢管连接处都采用了满焊焊接工艺，焊接位置额外做了加强筋补焊，能承受飞坡落地时的瞬时冲击载荷，摆臂的管型经过等强度优化，在靠近铰接点的位置做了管径加粗处理，避免长期交变载荷下出现焊缝开裂、管体变形的问题。
