利盟旧款打印机内置供电电源单元结构

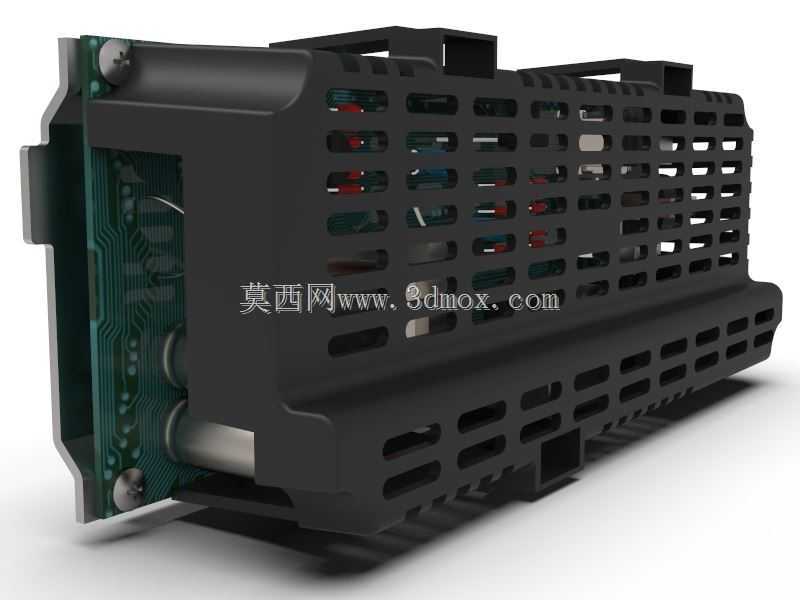

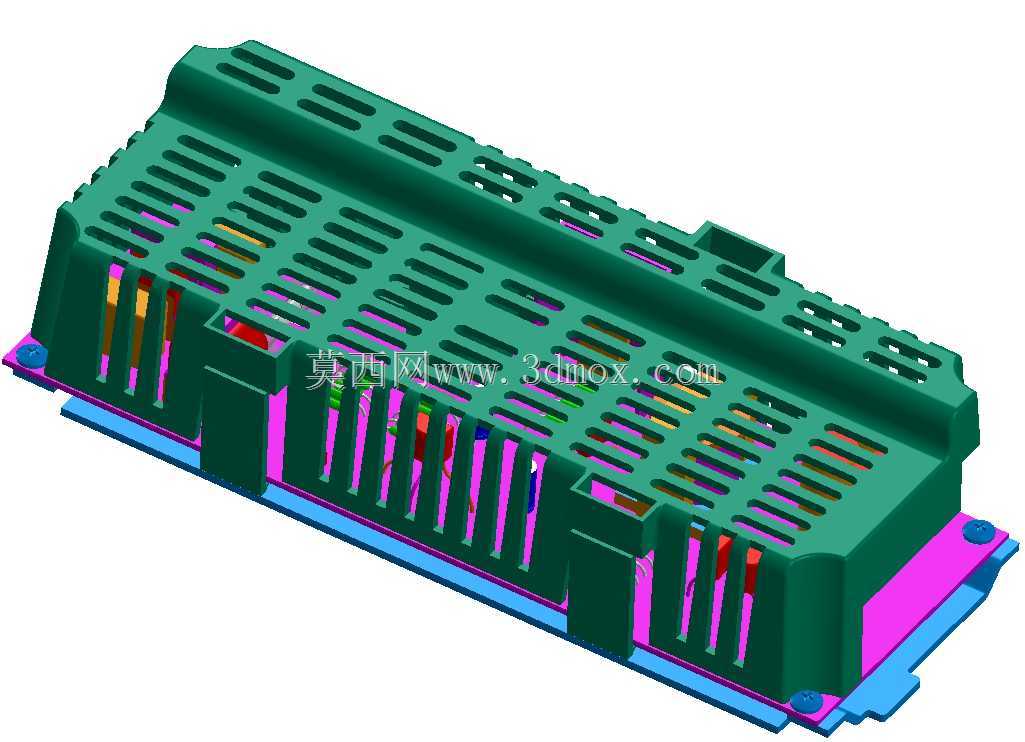

　　这款电源单元是早年桌面型针式打印设备内置的供电转换组件，主要承担整机的电能转换与分配职能，在设备运行过程中，需要将市电输入的高压交流电转换为控制板、打印头驱动机构、走纸电机等不同功能模块所需的多路低压直流电，同时还要兼顾负载波动时的输出稳定性，避免打印过程中出现电压骤降导致的丢步、打印头复位异常等问题。从结构设计来看，外壳采用一体弯折的钣金冲压成型，表面做了黑色哑光氧化处理，既可以提升金属壳体的耐锈蚀能力，也能避免内部电路的电磁信号向外泄露干扰设备主控板的信号传输，同时金属壳体本身也能充当散热结构的一部分，将功率器件工作时产生的热量通过壳体表面的通风孔快速散出。壳体表面的通风孔采用矩阵式长圆孔排布，开孔位置完全对应内部功率管、

　　整流桥、电解电容等发热器件的安装位置，在保证壳体结构强度的前提下最大化通风散热面积，开孔边缘做了翻边处理，既可以提升壳体的抗形变能力，也能避免组装维护时锋利的钣金边缘划伤操作人员或内部线材。壳体两端设置了对应的安装定位凸台与螺丝固定孔，安装时可以直接卡入打印机机身预设的安装槽位，通过两颗螺丝即可完成固定，不需要额外设计复杂的安装支架，能够有效压缩整机内部的空间占用。内部电路部分采用玻纤板作为基材，功率器件与信号处理器件做了分区布局，大电流走线区域做了加宽覆铜处理，大体积电解电容采用卧式安装并通过点胶与壳体做缓冲固定，能够承受设备运行时走纸机构、字车移动产生的持续振动，避免长期使用后出现引脚脱焊、器件松动的问题。

　　输入端设置了独立的保险管座与EMI滤波电路，能够滤除市电电网中的尖峰脉冲干扰，同时也能在设备内部出现短路故障时快速切断输入回路，避免故障范围扩大。输出端采用接插件与设备内部线束连接，不同电压等级的接插件做了防呆设计，组装时不会出现插反的问题，能够提升产线组装的效率，也能降低后期维护时的接插错误概率。从安装边界来看，整个电源单元的外形完全适配打印机机身内部预留的狭长安装腔，壳体侧面的凸起卡扣与机身内部的卡槽配合，不需要额外的定位治具就可以快速完成预装，整体厚度控制在较小的尺寸范围内，不会挤占走纸通道与字车运行的空间。在实际应用场景中，这类内置电源单元需要满足长时间连续工作的稳定性要求，尤其是在批量打印作业时，

　　电源需要持续为打印头的加热元件、驱动电机提供稳定的电流输出，因此在设计阶段就需要考虑不同负载工况下的温升控制，壳体的开孔方向与设备内部的散热风道走向完全匹配，设备自带的散热风扇产生的气流可以直接穿过电源壳体的通风孔，带走内部器件产生的热量，保证满负载运行时器件温度处于额定工作范围内。同时壳体的接地引脚与打印机机身的接地端直接连通，能够将金属壳体上的感应电荷及时导出，避免出现静电积累影响主控电路的正常工作，也能提升设备使用时的电气安全性。在结构细节上，壳体的拼接处采用卡扣加点焊的固定方式，既保证了壳体的连接强度，也避免了过多螺丝固定带来的组装工序增加，壳体边缘做了折边处理，没有裸露的锋利切口，组装过程中不需要额外做边缘防护处理。内部电路板与壳体之间设置了绝缘麦拉片，避免电路板上的焊点与金属壳体接触造成短路，电路板的固定柱与壳体之间设置了橡胶减震垫，能够缓冲设备运行时的振动传递，降低振动对板上贴片器件的影响。
