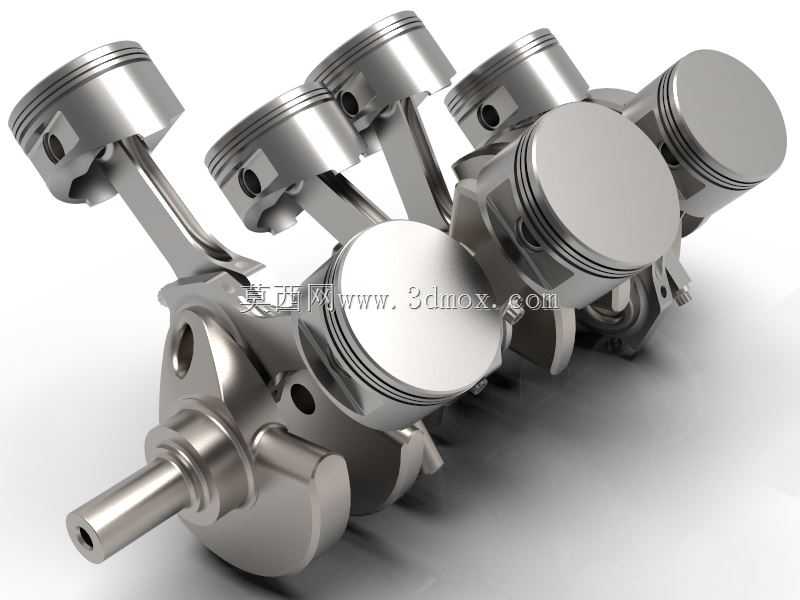

V型八缸发动机曲柄活塞连杆总成结构

该结构为内燃机核心的曲柄活塞连杆总成，采用V型八缸布局设计，是大排量动力设备的核心做功转换部件，广泛应用于乘用车辆、商用重载车辆、工程机械动力单元、小型船舶动力系统以及固定式发电机组等场景，承担着将燃料燃烧产生的热能转化为旋转机械能的核心功能，直接决定动力输出的平顺性、扭矩储备能力与运行可靠性。整套总成的设计围绕动力输出的平稳性展开，八组活塞分为两列呈V型夹角排布，相比直列布局大幅缩短了整机轴向长度，压缩了动力单元的整体安装空间，同时相邻气缸的做功行程错峰排布，让曲轴旋转过程中受到的冲击力相互抵消，有效降低运行过程中的振动与噪音，提升高转速工况下的结构稳定性。活塞部分采用轻量化的圆柱裙部设计，顶部的凹坑结构适配燃烧室的油气混合流向，环槽位置预留了气环与油环的安装位，可在往复运动中实现气缸的密封与缸壁润滑油的刮除，避免出现漏气、烧机油等运行故障；连杆采用变截面的锻钢结构，小头端通过活塞销与活塞铰接，大头端采用剖分结构通过连杆轴瓦与曲轴的连杆轴颈连接，可将活塞承受的燃气爆发压力稳定传递至曲轴，同时适配活塞往复运动与曲轴旋转运动的运动轨迹转换。曲轴采用整体锻造的多曲拐结构，各曲拐的角度排布严格匹配八缸发动机的做功顺序，主轴颈位置预留了润滑油道接口，可在运行过程中持续为各摩擦副输送压力润滑油，降低轴瓦与轴颈的磨损，输出端的轴头结构可直接连接飞轮与传动系统，将旋转动力向外输出。整套结构的安装边界围绕发动机缸体的安装位设计，活塞外径与气缸内径保持高精度的配合间隙，曲轴主轴颈的同轴度公差严格控制，确保装配后各运动部件无卡滞、偏磨问题，在满负荷工况下可承受高频次的交变冲击载荷，长期运行保持稳定的动力输出表现，适配不同燃油类型的内燃机动力需求。
