爱普生Winwriter150打印机塑料外盖结构

　　这款塑料外盖是针式打印设备机身防护体系的核心组成部件，对应Winwriter150型号打印设备的上部防护需求，在日常办公场景下承担多重实用功能。从实际使用场景来看，这类外盖首先要隔绝日常办公环境中的浮尘、纸屑碎屑进入设备内部走纸通道与打印头运动区域，避免异物卡滞导致的打印故障，同时在设备发生卡纸等常规维护操作时，可通过预设的开合结构快速翻开，留出足够的操作空间供操作人员取出卡滞纸张、更换色带组件，无需拆解整机结构，大幅降低日常维护的操作门槛。

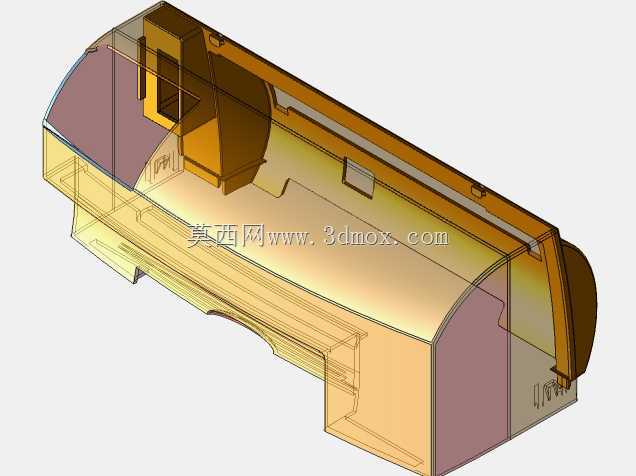

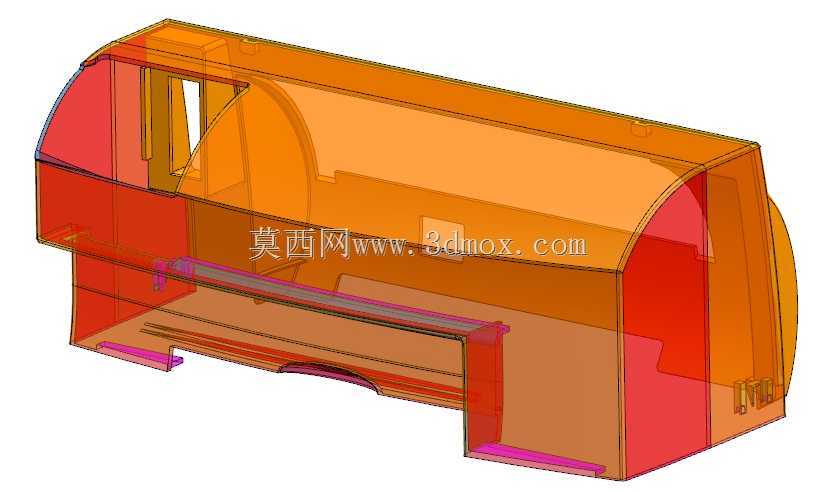

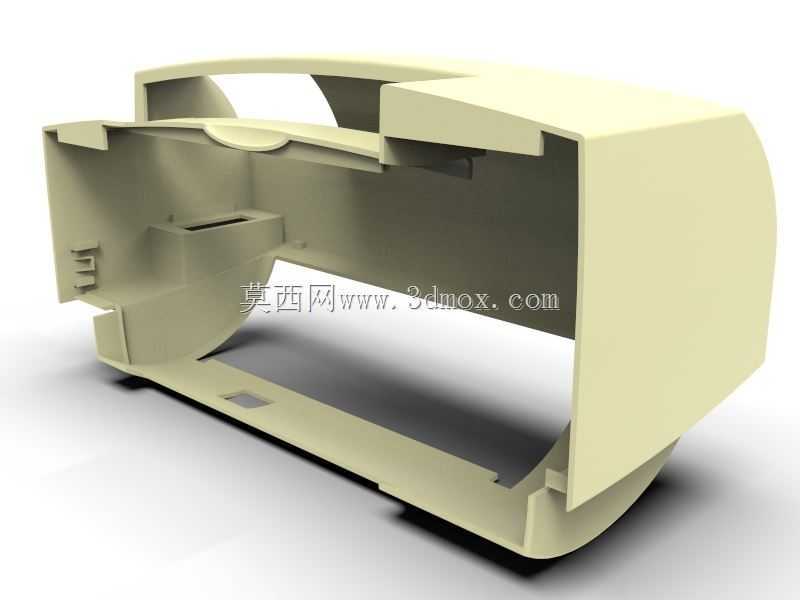

　　从结构设计思路来看，整个外盖采用一体化注塑成型的薄壁结构，整体壁厚控制在均匀的2.5mm区间，既保证了塑料件成型后的结构刚性，避免日常开合过程中发生翘曲变形，也能控制部件自重，降低开合操作的力度需求。外盖的内侧设置了多道纵横交错的加强筋结构，筋位高度控制在8mm、厚度1.2mm，与外盖主体内壁保持均匀的过渡圆角，避免注塑成型过程中出现缩痕、应力集中等缺陷，同时筋位的排布完全避让开设备内部的打印头行走轨道、走纸辊安装位、色带仓的凸起结构，安装后不会与内部运动部件发生干涉。外盖的边缘设置了一圈连续的止口结构，与设备机身的上沿边框精准贴合，闭合后缝隙均匀控制在0.3mm以内，既可以提升外观的整体性，也能进一步提升防尘密封效果，避免细小纸屑从缝隙处进入设备内部。

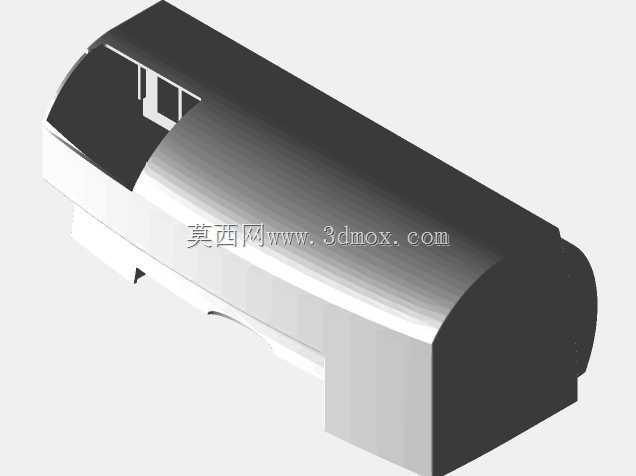

　　在安装边界的设计上，外盖的后侧两端设置了对称的转轴安装卡位，卡位的内径尺寸与机身侧架上的转轴凸台尺寸采用间隙配合，单边间隙控制在0.15mm，既保证外盖可以顺畅绕转轴翻转，也不会出现松垮晃动的问题；前侧对应位置设置了弹性卡扣结构，卡扣的变形量预留1.2mm，闭合时可以通过弹性形变卡入机身对应的卡槽内，需要开启时只需轻按卡扣位置即可解锁，操作手感清晰，不会出现卡滞或者锁止不牢的问题。外盖的上部曲面做了顺滑的弧度处理，既符合办公设备的外观设计逻辑，也能在堆叠放置少量办公文档时避免尖锐棱角刮伤纸面，同时曲面的弧度经过反复验证，不会在灯光下产生强烈反光，避免干扰操作人员查看设备状态指示灯。

　　从功能特性的细节来看，外盖内侧对应打印头工作区域的位置预留了透明观察窗的安装卡槽，可以嵌入透明PC材质的视窗片，无需开启外盖就能直接观察内部的打印进度、色带余量以及走纸状态，进一步提升日常使用的便利性。外盖的所有外露边缘都做了R1.5的圆角处理，没有尖锐的棱角，避免操作人员维护设备时被划伤，符合办公设备的安全设计规范。整个部件的材料选用阻燃ABS材质，具备一定的抗冲击性能与耐老化性能，长期在办公环境的温湿度条件下使用不会出现发黄、脆裂的问题，同时材料的表面处理适配哑光细咬花工艺，不容易残留指纹与污渍，日常清洁只需用软布擦拭即可维护外观整洁。

　　在实际装配验证环节，这款外盖的所有安装定位点都与机身对应结构做了适配，安装后整体与机身的贴合度均匀，翻转过程中没有异响，开合角度可以稳定停留在0到95度的区间内，最大开启角度下不会遮挡设备后部的进纸通道，也不会因为重心问题出现自行回落的情况，完全满足日常打印作业与维护操作的使用需求。针对打印过程中设备产生的轻微振动，外盖的卡扣与转轴结构都做了防松设计，设备运行过程中不会因为振动产生异响或者自行松脱，长期使用的结构可靠性可以得到保障。
