爱普生打印机进纸组件结构设计

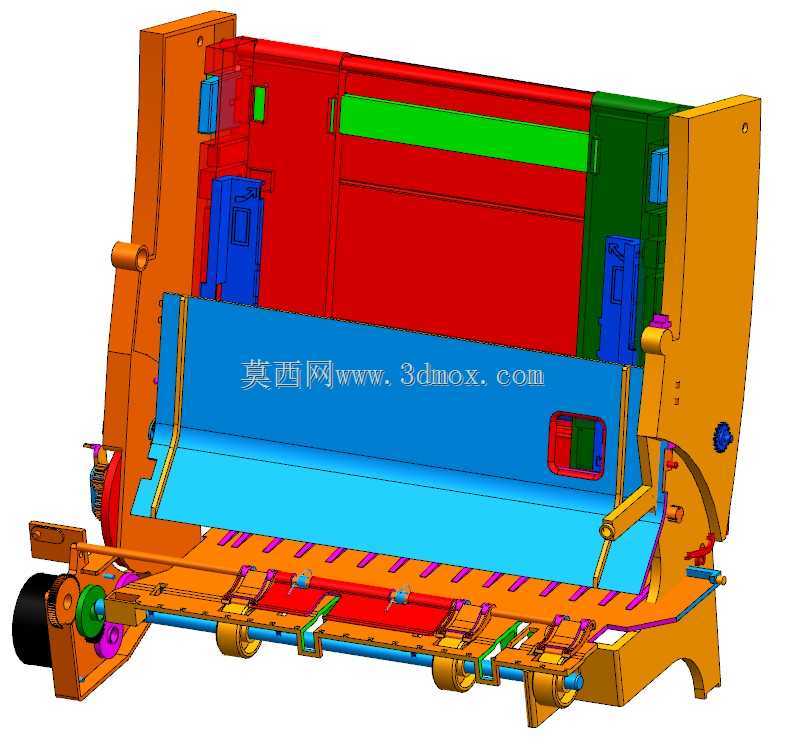

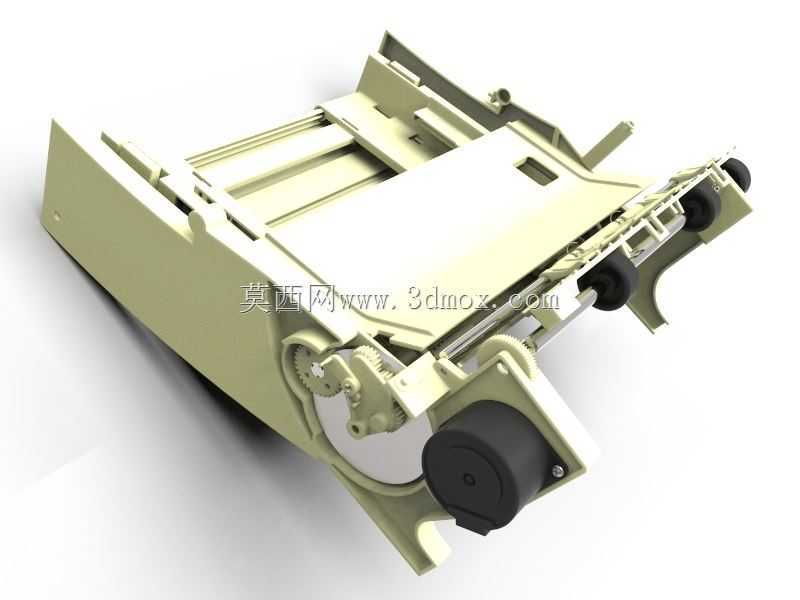

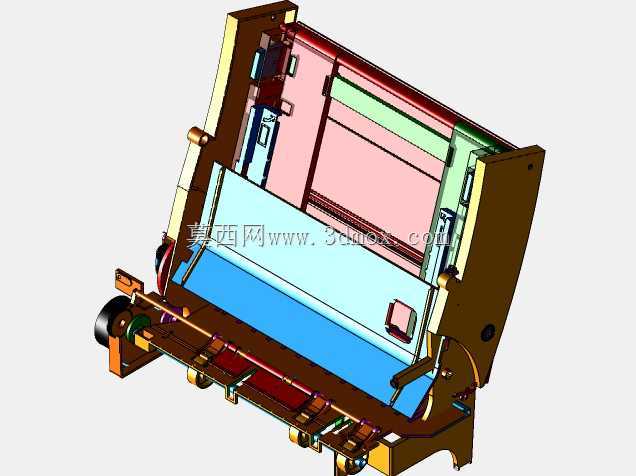

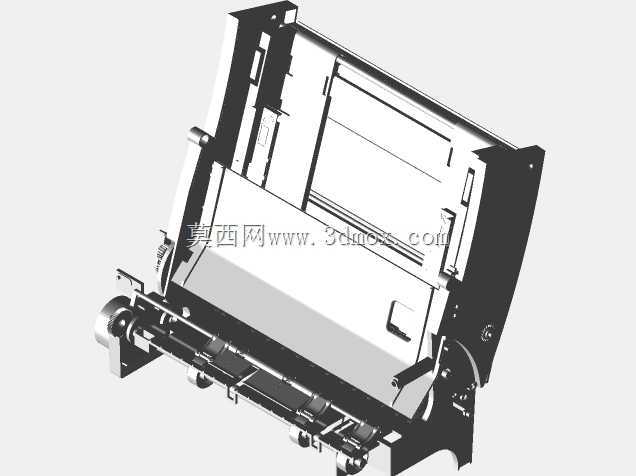

　　在办公打印设备的整机结构体系中，进纸组件是决定纸张输送稳定性、打印对位精度的核心功能单元，直接关联打印过程的卡纸率、走纸偏斜度等核心使用指标，也是桌面级喷墨、激光打印机结构设计中迭代频次较高的模块之一。这套进纸组件的结构布局完全适配爱普生桌面级打印设备的机身安装腔体，整体采用模块化集成设计思路，将搓纸驱动、纸张导向、抬纸限位、传动减速等功能结构整合为独立装配单元，无需额外调整即可直接卡入机身预设的安装位，装配时仅需对接驱动电机的动力输出端与机身的纸张检测触点即可完成组装，大幅降低整机装配的工序复杂度。

　　从实际应用场景来看，该组件覆盖普通A4复印纸、照片相纸、信封、薄型铜版纸等多种打印介质的输送需求，日常办公场景下的单页打印、连续批量打印、厚纸特殊打印等工况都能适配。组件底部的驱动单元采用直流减速电机搭配齿轮减速组的动力方案，减速组的传动比经过反复调校，既保证搓纸轮获得足够的搓纸扭矩，避免厚纸输送时出现动力不足打滑的问题，又能控制搓纸轮的线速度与后续打印辊的线速度精准匹配，防止纸张输送过程中出现拉扯起皱或者送纸滞后的情况。搓纸轮采用分段式橡胶轮结构，橡胶表面的防滑纹路经过粗糙度优化，与纸张接触时既能提供足够的静摩擦力完成单页纸张分离，又不会因摩擦力过大导致一次搓入多张纸的重张故障。

　　纸张导向通道采用渐变式窄缝结构，从进纸托盘位置的宽口导向逐步收窄至与打印通道等宽的尺寸，通道内壁的导向筋做了大圆角过渡处理，避免纸张行进过程中被锐边刮蹭产生纸毛或者卡纸。抬纸机构采用凸轮驱动的弹性抬升结构，当设备接收到打印指令时，凸轮转动带动抬纸板向上抬起，将纸堆最上层的纸张压贴到搓纸轮表面，搓纸动作完成后凸轮复位，抬纸板在弹簧作用下回退，避免纸堆持续压在搓纸轮上导致橡胶轮长期受压变形，延长组件的使用寿命。组件侧边设置的纸张宽度限位滑块可根据不同纸张规格调整夹持宽度，限位滑块与纸堆侧面保持微小间隙，既限制纸张堆叠时的左右偏斜，又不会因夹持过紧阻碍纸张的正常输送。

　　从安装边界来看，该组件的整体外形尺寸完全匹配对应型号爱普生打印机的下部进纸腔体，组件四周设置的定位卡扣与机身的定位柱一一对应，装配后组件的上平面与机身的进纸通道平面保持齐平，不存在台阶落差，避免纸张经过衔接位置时出现卡滞。组件的驱动电机接线端预留标准插接位，与机身主控板的供电接口直接对插即可，无需额外接线焊接，后期维护更换时普通用户也可快速完成拆装。组件的所有运动副都预留了合理的配合间隙，考虑到办公环境温湿度变化带来的塑料件形变，间隙值经过高低温环境测试验证，在0-40摄氏度的常规办公环境温度区间内，不会出现结构卡滞或者间隙过大导致的传动异响问题。

　　在结构细节设计上，组件的齿轮组全部采用封闭式护罩遮盖，防止长期使用过程中落入的纸毛、灰尘堆积在齿轮啮合面，加剧齿轮磨损或者导致传动卡滞。搓纸轮采用快拆式卡扣固定，当橡胶轮磨损导致搓纸力下降时，无需更换整个组件，仅需拆开护罩即可快速更换搓纸轮，降低后期维护成本。纸张检测拨杆设置在进纸通道的末端，当纸张输送到该位置时拨杆被纸张顶起，触发机身的纸张到位传感器，主控板接收到信号后同步启动后续的打印工序，拨杆的复位弹簧弹力经过调校，既可以被薄纸轻松顶起，又不会因弹力过小导致拨杆无法复位出现误检测。整个组件的塑料壳体采用阻燃ABS材质，满足办公电子设备的阻燃安全要求，同时材料的抗形变性能优异，长期使用不会出现导向通道变形导致的走纸偏斜问题。
